Renga для инженера по отоплению

Renga для инженера по отоплению

Renga

BIM-система для инженера по отоплению

Создавай лучшие инженерные решения, оставаясь в составе комплексного BIM-проекта

Возможности Renga

Проектирование системы отопления

В Renga можно создавать информационные модели систем отопления и сетей индивидуальных тепловых пунктов (ИТП) зданий и сооружений различного назначения. Инструменты Renga позволяют максимально автоматизировать действия инженера в процессе прокладки трасс подающих и обратных трубопроводов, при наполнении модели инженерными данными по соответствующим разделам и получении чертежной документации.

Сбор и получение данных

Проектирование системы отопления и тепловых сетей ИТП в Renga предусматривает 2 сценария работы.

В первом, профильный специалист получает трехмерную модель от архитектора или конструктора и начинает свою работу по моделированию соответствующего раздела. В комплексной архитектурно-строительной системе Renga реализован механизм совместной работы. Программа позволяет инженерам по отоплению вести параллельную работу над проектом с архитекторами и конструкторам. Участники проекта работают с актуальной информацией по 3D-модели, вовремя согласовывая принимаемые решения между собой.

Во втором сценарии, проектировщик получает 2D-чертежи от архитектора или конструктора, самостоятельно создает 3D-модель с помощью предоставленных инструментов, а уже далее наполняет ее объектами сетей отопления. Имеется возможность использовать 2D-чертежи в качестве подложки.

Определение нагрузок

Информационная модель позволяет профильным специалистам вносить все необходимые данные по каждому элементу здания для того, чтобы в дальнейшем их смогли использовать все участники проекта. Таким образом, специалисты по системам отопления имеют возможность незамедлительно получить требуемую информацию о назначениях и габаритах помещений, наружных и внутренних ограждающих конструкциях, используемых материалах, положению шахт для инженерных коммуникаций и многое другое. На основании полученных данных выявляются потребности различных помещений здания в системах отопления, а также выполняются инженерные расчёты, например, определение тепловой нагрузки.

Расстановка оборудования

В соответствии с выявленными потребностями различных помещений здания в системах отопления инженеры осуществляют подбор и расстановку оборудования по всей модели проектируемого объекта. Одним из преимуществ Renga является независимость работы специалистов от «незаполненных» каталогов объектов сетей отопления. В программе реализован универсальный инструмент «Стили», позволяющий создавать все необходимые виды оборудования любого производителя.  В считанные минуты, путем изменения параметров системного типа, пользователь получает требуемый в проекте экземпляр.

Вместе с тем, в случае необходимости, есть возможность импорта в модель трехмерных объектов, которые инженер сможет использовать в создаваемой модели. Для этого предусмотрена интеграция системы с другими программными продуктами и импорт в форматах .ifc, .c3d, . step, .sat, .iges и др. Помимо этого, в Renga представлены готовые каталоги ведущих производителей инженерного отопительного оборудования.

Прокладка трасс

Построение трасс систем отопления и тепловых сетей ИТП осуществляется уникальным инструментом Renga «Автоматическая трассировка». Он самостоятельно выполняет прокладку трубопроводов, а также подключение к ним оборудования в соответствии с правилами, которые задает инженер. В специальном режиме, который называется «Конструктор систем», пользователь показывает последовательность соединения объектов, задает смещение от уровня пола и стен, а параллельно его действиям в модели строится соответствующая трасса отопления. На нее автоматически назначаются заданные проектировщиком трубы и фитинги, которые вставляются в местах поворота и ответвлений.

При этом, максимально минимизируются действия специалиста и сокращается время на принятие решения о пространственной конфигурации элементов сетей, так как в процессе построения программа учитывает объекты архитектурного раздела: стена, фундамент, балка, колонна, оконные и дверные проемы. В результате, в созданной модели наглядно видно расположение всех элементов системы отопления в помещениях здания и оборудования в индивидуальных тепловых пунктах, а также их позиционирование относительно друг друга. Это помогает избежать ошибок при согласовании и увязывании разделов проектной и рабочей документации между собой.

Автоматические расчеты

Расчетные модули для сетей отопления создаются во внешних приложениях и расчетных комплексах партнеров. Это позволяет не ограничивать пользователей в выборе тех или иных систем. Программа дает возможность проектировщику подгружать готовые расчеты в табличную форму и учитывать их при оформлении документации.

Автоматический подсчет спецификаций

Для точного подсчета всех элементов систем отопления и тепловых сетей ИТП в Renga существует инструмент «Спецификации». Он автоматически собирает информацию с объектов модели и формирует по ним требуемую проектировщику таблицу по ГОСТ 21.110-2013, позволяя забыть про ручной расчёт и заполнение данных. Спецификации ассоциативно связаны с 3D-моделью и автоматически пересчитываются при любом ее изменении.

Оформление проектной и рабочей документации

Renga настроена под выпуск документации по системам отопления и тепловым сетям ИТП в соответствии с действующими на территории РФ стандартами. Разработанные шаблоны позволяют проектировщику быстро и грамотно производить оформление чертежных листов согласно СПДС.

Предоставленные пользователям инструменты дают возможность автоматизированного формирования требуемых планов, а также аксонометрических проекций сетей отопления в соответствии с ГОСТ 21.602-2016, где соблюдены чертежные масштабы и все элементы отображены в соответствии с условно графическими обозначениями (УГО). При оформлении раздела ИТП может быть использована высокая детализация трубопроводов и оборудования.

Совместная работа над проектом

В BIM-системе Renga архитектор, конструктор и проектировщик внутренних инженерных сетей работают совместно над одной и той же моделью в режиме реального времени. Каждый участник проекта всегда может увидеть какие изменения сделали его коллеги. Такая работа в коллективе помогает избежать ошибок, связанных с несоответствием архитектурной модели с конструкторской или моделью внутренних инженерных сетей. А также сокращает время на разработку и согласование решений.

Организовать среду общих данных удобно с помощью комплексного решения от компании АСКОН Pilot-BIM. В нем можно соединить BIM-модели, созданные в разных системах, в единую общую информационную модель с помощью общеобменного формата IFC, согласовать и обменяться заданиями между участниками проекта как внутри коллектива, так и с коллегами, создающими свои разделы проектной документации в других BIM-системах. Обмен информацией можно осуществлять и с CAD-системами посредством чертежей в формате DWG/DXF.

Установи и проектируй!

Скачать

Триальная версия Renga для ваших проектов на 30 дней бесплатно!

Проекты в Renga

  • Уралпромпроект. Проект: Реконструкция здания Уралпромпроекта
    Скачать
  • Двухэтажный дом
    Скачать
  • Пентхаус
    Скачать
  • Многоэтажный жилой дом в Ленинградской области
    Скачать

Статьи о Renga

  • Устанавливаем свои границы

    Данная статья посвящена выходу нового релиза 4.9 Renga, в котором большое внимание было уделено совершенствование возможностей по автоматизации оформления чертежей, а так же реализации уклонов в трубопроводных и воздуховодных системах.

    Читать далее...

  • Вычисляй и властвуй с новым релизом Renga

    Чтобы задать соответствующее повествование в статье, стоит сразу задать ей темп в виде вопросов, которые будут раскрыты далее по тексту: как с выходом нового релиза Renga превзошла саму себя и даже некоторых коллег по цеху? Чем новая Renga полезна технологам и какой «взрывной» функционал содержат новые спецификации? Почему Renga лучшая в IFC4 и как это повлияло на производительность? Рассмотрим все по порядку.

    Читать далее...

  • BIM для проектов повторного применения

    В последние годы строительная отрасль форсированно переходит на BIM. Технология информационного моделирования применяется при проектировании новых объектов и реконструкции существующих, но до недавнего времени редко использовалась при работе с проектами повторного применения.  Компания Renga Software решила изменить ситуацию и выступила проводником BIM-технологии в сферу типового проектирования.

    Читать далее...

  • В чем сила объединенной Renga?

    «Пока мы едины, мы непобедимы» - сказал в своей песне чилийский поэт и композитор Серхио Ортега. В начале июня Renga Software выпустила новый релиз, в котором произошло объединение трех систем Renga Architecture, Renga Structure и Renga MEP в единую комплексную BIM-систему Renga. В этой статье мы подробно расскажем, какие новые возможности появились в объединенной системе, и что прибавит ей силы в конкурентной борьбе на рынке САПР.

    Читать далее...

  • Renga: 5-й год на 5!

    Первая российская BIM – система Renga, являющаяся результатом совместного творчества двух широко известных на рынке компаний АСКОН и 1С и активно развивающаяся в трех основных направлениях BIM-проектирования, реализовала четыре глобальные цели за пятый год.  Заинтригованы? Тогда переходим от цифр к фактам.

    Читать далее...

Поддержка и обучение

Редакции Renga

Система Renga имеет две редакции: Renga Standard и Renga Professional

Редакция Renga Standard подойдет

Редакция Renga Professional подойдет

организациям, занимающимся малоэтажным коммерческим проектированием

средним и крупным проектным компаниям, корпорациям, холдингам, проектирующим здания и сооружения

индивидуальным предпринимателям и фрилансерам, преимущественно проектирующим ИЖС (Индивидуальное жилое строительство).

индивидуальным пользователям и небольшим проектным коллективам, участвующим соисполнителями масштабных проектов, в которых необходима совместная работа над проектом.

Стоимость Renga

Расширения для Renga

  • Просмотр информационной модели в виде иерархической структуры в приложении Model Explorer для Renga

    Этот плагин позволяет просматривать модель Renga и получать данные объектов, из которых состоит 3D-модель, в виде иерархической структуры, изменять значения пользовательских атрибутов объекта и устанавливать состояние видимости для объектов модели.

    Узнать подробнее...

  • Создание трехмерных файлов PDF с помощью приложения для Renga RNPTo3DPDF от СофтСольюшен.

    Это дополнение, разработанное компанией ООО «СофтСольюшен», позволяет создавать трехмерные файлы PDF из проектов Renga.

    Узнать подробнее...

  • Выполнение сметных расчетов в приложении 1С:Cмета 5D. Расширение для Renga от Эрикос-ЦСП

    Расширение «Смета» - ваш незаменимый помощник в получении качественной сметной документации. Расширение предназначено для инженеров-сметчиков и позволяет присваивать единичные расценки всем объектам, созданным в BIM-системе Renga и в считанные минуты получать сметные расчеты. Благодаря расширению «Смета» вам больше не придется тонуть в кипе бумаг и волноваться за качество сметной документации. Все необходимые данные сметчик получает напрямую из информационной модели здания. Инженер-сметчик может подключиться к работе над проектом на ранних этапах его создания. Это существенно улучшает качество смет и ускоряет процесс получения плановой сметной стоимости строительства и ремонта здания.

    Узнать подробнее...

  • Визуализация 3D-модели на моб. устройствах в Aristos 3D. Расширение для Renga от СофтСольюшен

    Мобильные 3D-модели зданий.

    Aristos 3D – это программа, позволяющая визуализировать на моб. устройствах с операционной системой iOS 3D-модели зданий, созданных в системе Renga. Система Aristos 3D разработана компанией ООО «СофтСольюшен».

    Используя Aristos 3D, проектные организации имеют возможность предоставлять своим заказчикам и иным партнерам 3D-модель здания в удобном для просмотра формате. При этом сохраняется интеллектуальная собственность проектировщика, так как непосредственно рабочие чертежи не передаются третьим лицам.

    Узнать подробнее...

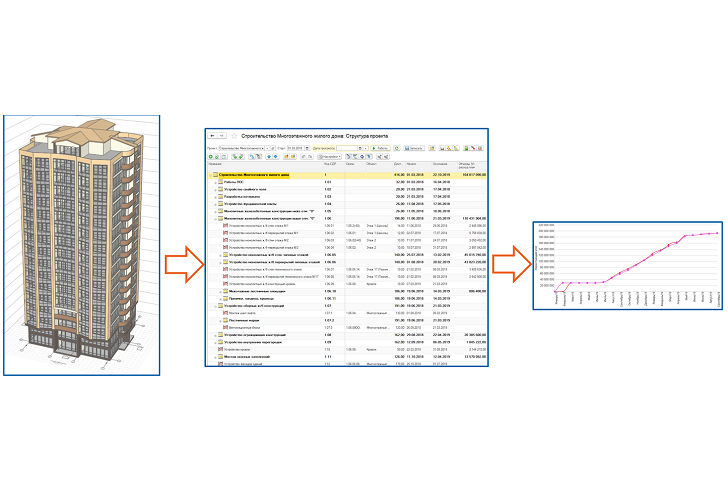

  • Оценка сроков и инвестиций в проект в 1С:PM Управление проектами. Расширение для Renga от ItLand
