Букварь Renga / Организация рабочего места BIM-проектировщика



  • Технология информационного моделирования (зданий и сооружений) – ТИМ, Building Information Modelling или BIM – деятельность по созданию, управлению и хранению электронной информации о зданиях и сооружениях на всех или отдельных стадиях их жизненного цикла, результатом которой является создание информационной модели здания или сооружения [п. 3.2 ГОСТ Р 10.0.03-2019].

    Информационная модель объекта капитального строительства (далее - информационная модель) - совокупность взаимосвязанных сведений, документов и материалов об объекте капитального строительства, формируемых в электронном виде на этапах выполнения инженерных изысканий, осуществления архитектурно-строительного проектирования, строительства, реконструкции, капитального ремонта, эксплуатации и (или) сноса объекта капитального строительства [гл. 1, ст. 1, п. 10_3 Градостроительного кодекса Российской Федерации].

    Цифровая информационная модель объекта капитального строительства – совокупность взаимосвязанных инженерно-технических и инженерно-технологических данных об объекте капитального строительства, представленных в цифровом объектно-пространственном виде [п. 3.1.4 СП 333.1325800.2020].

    Цифровая информационная модель (трехмерная модель) – электронный документ в составе информационной модели объекта капитального строительства (ИМ ОКС), представленный в цифровом объектно-пространственном виде [п. 3.1.6 СП 333.1325800.2020]. Примерами цифровой информационной модели (ЦИМ) являются цифровая информационная модель объекта капитального строительства (ЦИМ ОКС), инженерная цифровая модель местности (ИЦММ) и другие виды цифровых информационных моделей, применяемых для различных целей [прим. к п. 3.1.6 СП 333.1325800.2020].

    Электронный документ – документированная информация, представленная в электронной форме, то есть в виде, пригодном для восприятия человеком с использованием электронных вычислительных машин, а также для передачи по информационно-телекоммуникационным сетям или обработки в информационных системах [п. 3.1.17 СП 333.1325800.2020].

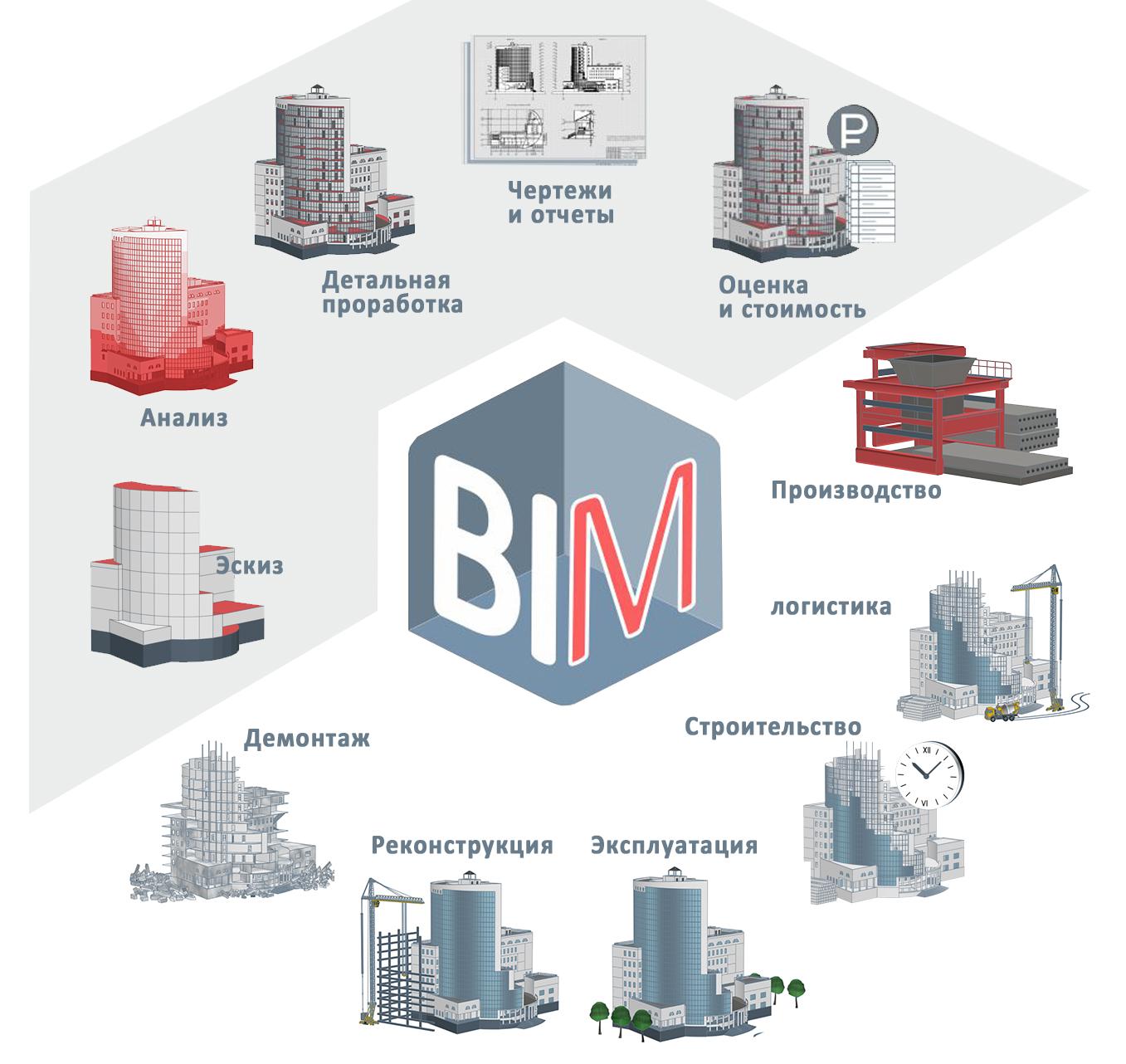

    Renga охватывает следующие этапы процесса информационного моделирования зданий и сооружений: создание, детальная проработка цифровой информационной модели (ЦИМ) здания или сооружения и получение на её основе документации – чертежей и спецификаций. Также программа предоставляет возможность использовать данные созданной ЦИМ в составе ИМ ОКС для применения на всех последующих этапах жизненного цикла объекта строительства.

    Идея BIM основана на воплощении следующих принципов:

    • • проектирование осуществляется в трехмерном пространстве для более наглядного представления технических решений и согласования разных дисциплинарных разделов проектирования между собой,
    • • базовой единицей проектирования является объект предметной области,
    • • цифровая модель насыщается информацией, которую впоследствии смогут использовать все участники процесса строительства (проектировщики, сметчики, строители, заказчик, контролирующие органы и т. д.),
    • • чертежи и строительные спецификации формируются на основе модели и обновляются при изменении данных модели,
    • • цифровая информационная модель может быть передана в расчетные системы, существует возможность инвентаризации объектов, расчета необходимых материалов, этапов и стоимости проекта.

    Применение технологии регулируется нормативными документами. Ориентировочный список ГОСТ и СП по BIM в России размещен на сайте. Представители компании Renga Software принимают активное участие в обсуждении направлений разработки нормативных документов в составе технического комитета ТК 465 «Строительство» – подкомитета 5 «Технология информационного моделирования зданий и сооружений». Renga Sofrware является участником национального объединения организаций в сфере технологий информационного моделирования (НОТИМ).

    Проектным подразделениям и организациям также рекомендуется руководствоваться BIM-стандартом, который должен содержать рекомендации по организации процесса проектирования на основе технологии информационного моделирования, а также требования к созданию цифровых информационных моделей ТИМ-специалистами[1].

    Рекомендации по работе с регулирующими документами при проектировании в Renga приведены в разделе «Передача проекта на экспертизу и заказчику».





  • BIM-инструменты – набор программных средств, реализующих технологию информационного моделирования. Программное обеспечение BIM (BIM software application), согласно п. 3.3 ГОСТ Р 10.0.03-2019 – программное обеспечение, используемое для создания, модификации, анализа, управления, публикации, совместного использования, завершения или выполнения иных действий с элементами BIM.

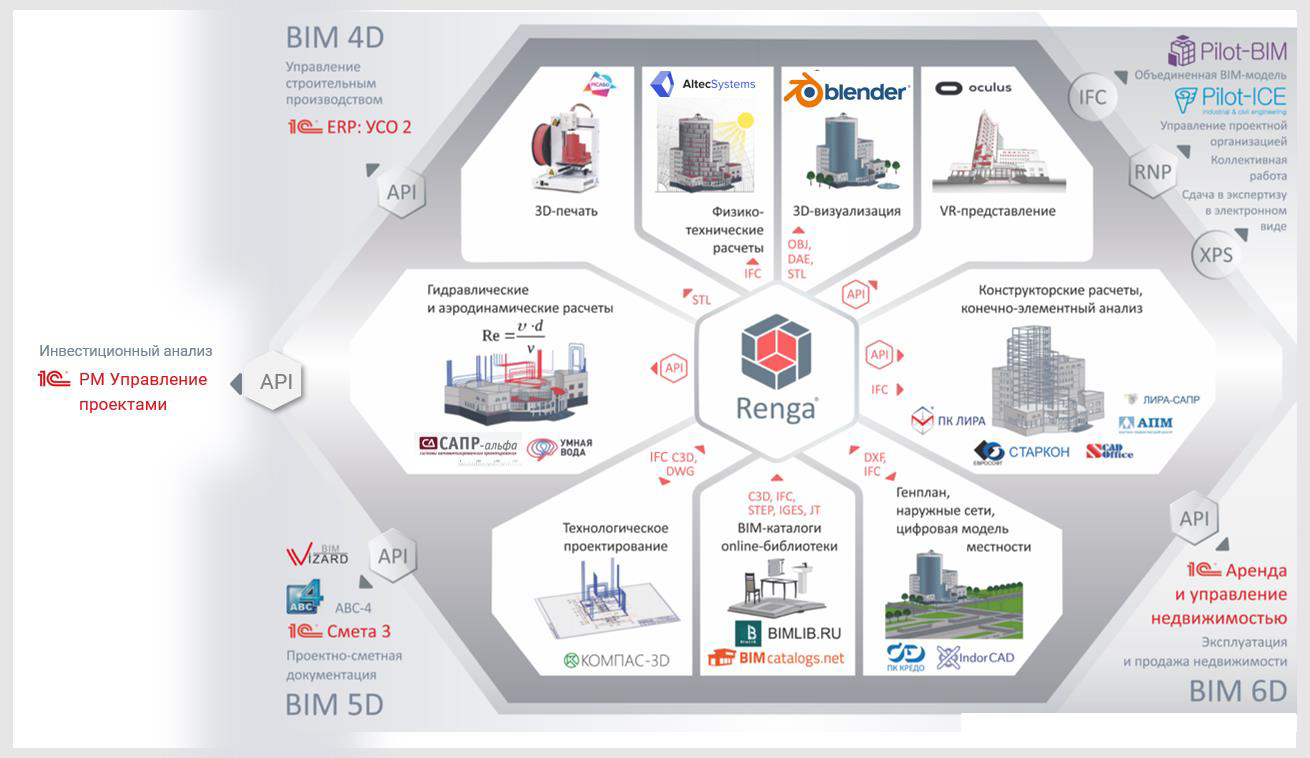

    Обмен данными между BIM-инструментами осуществляется путем прямого программного взаимодействия (с применением открытого программного взаимодействия API, на основе собственных форматов файлов определенных программных решений: в частности, *.RNP – нативный формат модели, выполненной в Renga) или в рамках концепции «Open BIM» (через формат данных с открытой спецификацией Industry Foundation Classes - IFC).

    Технически программа Renga:

    • • поддерживает взаимодействие через формат IFC;
    • • предоставляет открытый программный интерфейс API, благодаря которому внешние разработчики создают специализированные расширения или связи и решают прикладные задачи для совместной реализации принципов технологии информационного моделирования;
    • • обладает возможностью импорта и экспорта в различные форматы обмена трехмерными (C3D, DAE и др.) и двухмерными (DXF, DWG и др.) данными.

    Подробнее об алгоритмах использования данных технических возможностей см. раздел «Передача проекта на экспертизу и заказчику».

  • Renga® - российская комплексная программа для архитектурно-строительного и инженерного проектирования зданий и сооружений по технологии информационного моделирования (ТИМ, BIM - Building Information Modelling).

    ✎Программа включена в единый реестр российских программ для электронных вычислительных машин и баз данных.

    Renga охватывает следующие этапы процесса информационного моделирования зданий и сооружений: создание, детальная проработка цифровой информационной модели (ЦИМ) и получение на её основе документации – чертежей и спецификаций. Также программа предоставляет возможность использовать данные созданной модели для применения на всех последующих этапах жизненного цикла объекта строительства.

    BIM-система Renga предоставляет возможность совместно прорабатывать цифровую информационную модель здания и на её основе оформлять проектную и рабочую документацию следующих разделов:

    • • концептуальные, архитектурные, конструктивные и объемно-планировочные решения;
    • • разделы "Конструкции металлические", "Конструкции железобетонные", "Конструкции деревянные" и др.;
    • • внутренние инженерные системы водоснабжения и водоотведения, вентиляции, отопления и индивидуальных тепловых пунктов, а также электроснабжения зданий и сооружений;
    • • технологические решения.



  • Компания Renga Software, при поддержке специалистов группы компаний АСКОН, оказывает техническую поддержку пользователей Renga. Сайт технической поддержки https://sd.ascon.ru.

    Перед обращением в службу технической поддержки рекомендуется учесть его правила. Для того чтобы минимизировать возникновение проблем, связанных с пониманием и знанием возможностей и алгоритмов работы с инструментами Renga, рекомендуется полностью ознакомиться с материалами раздела "Обучение и сертификация", а также обращаться к справке.

    Помимо технической поддержки Renga Software информирует сообщество проектировщиков об алгоритмах и методах проектирования в Renga, новостях отрасли и планах развития продукта. Разработка информационных и учебно-методических материалов осуществляется на основе проектных задач. Основные ресурсы, посредством которых происходит информирование пользователей:



  • Перед установкой программы Renga рекомендуется ознакомиться с минимальными и рекомендуемыми требованиями к оборудованию и системе.

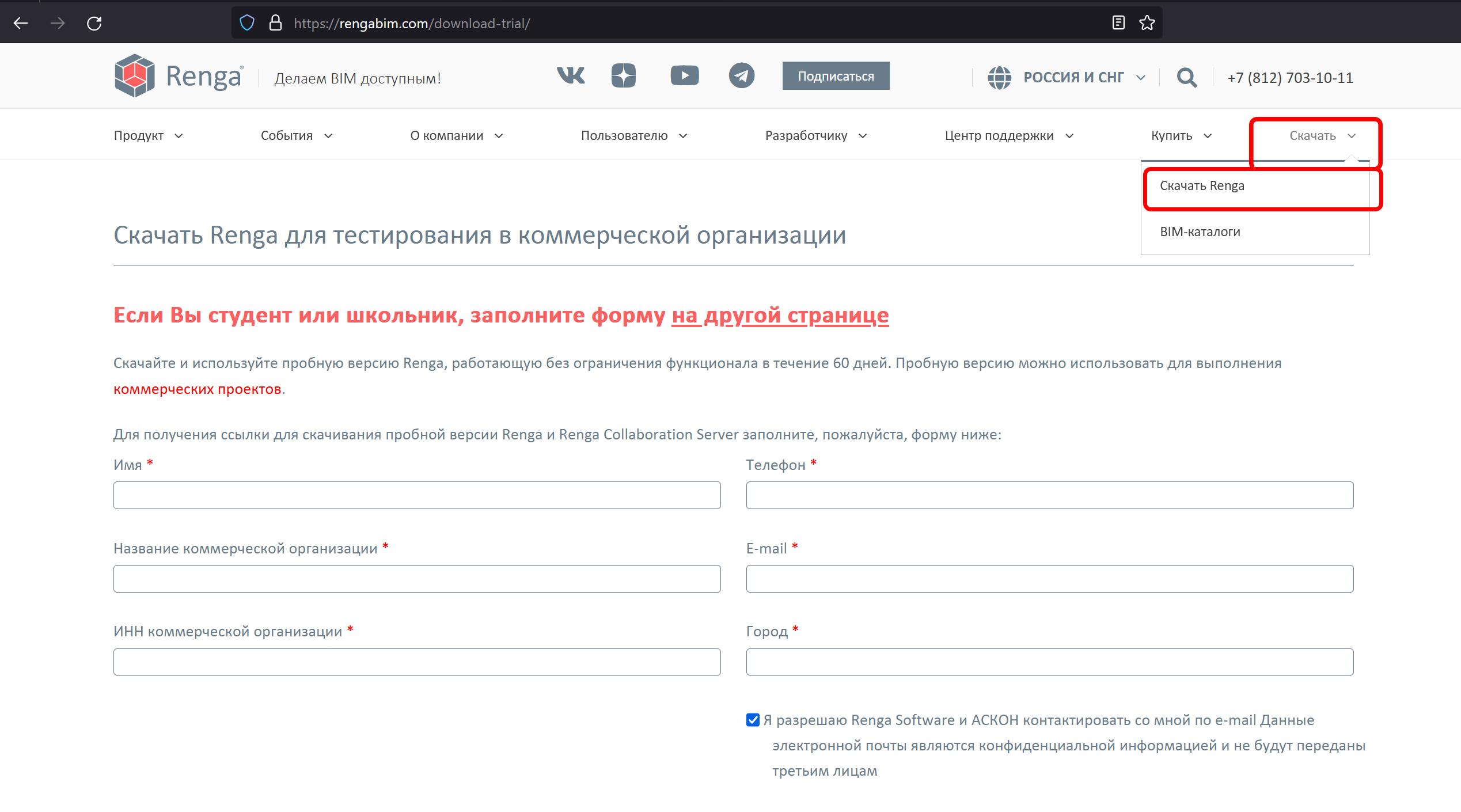

    Установка осуществляется после запуска соответствующего файла. Установочные файлы Renga и, при необходимости, Renga Collaboration Server (для осуществления совместной работы, см. раздел "Совместная работа над проектом") можно скачать на соответствующей странице или в центре загрузок, адрес которого предоставляется коммерческим пользователям.


    Обновления устанавливаются путем запуска установочного файла, скачанного из соответствующего раздела сайта. Перечень реализованных обновлений релиза программы указан в «Заметках о выпуске»  в справке.

    Renga предоставляет открытый программный интерфейс (API)  для расширения стандартных возможностей и взаимодействия с другими специализированными программами.

    Скачать разработанные расширения можно в соответствующем разделе.

    ✎После установки актуальной версии программы Renga, установите и активируйте расширение «Обозреватель модели», которое разработано нашей компанией и является и примером реализации расширения для Renga, и удобной функцией просмотра структуры (дерева) цифровой информационной модели.

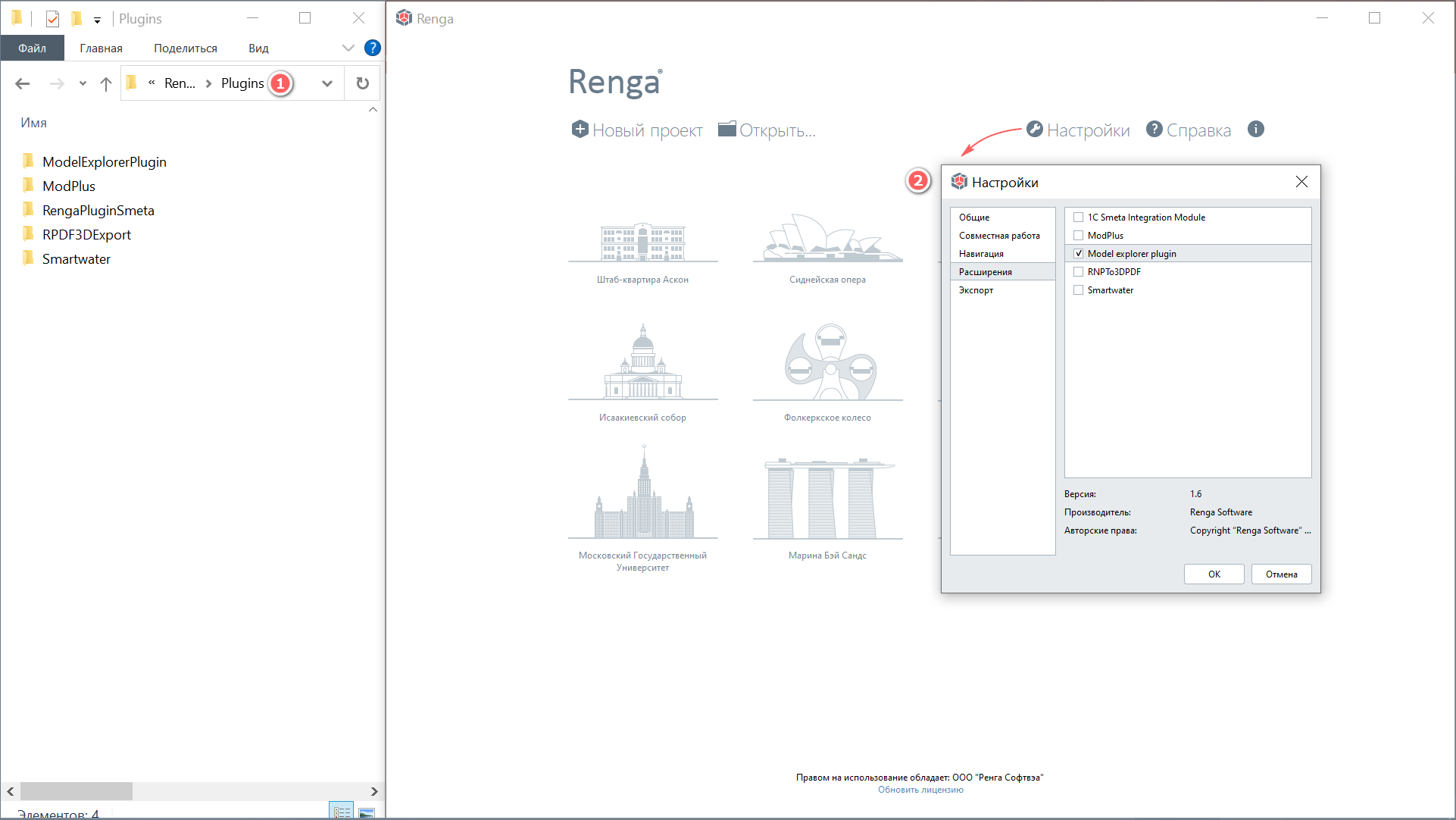

    1 – установка расширений производится внутри установочной папки программы в новую или существующую папку «Plugins» (путь по умолчанию: C:\Program Files\Renga\Plugins);

    2 – активация расширений производится в настройках (см. п. "Настройки программы") и требует перезагрузки программы.

    Узнать больше информации об API для разработки собственного расширения на основе документации можно в статье. Для разработки приложений для Renga необходимо скачать комплект разработчика – Software Development Toolkit (SDK), который предоставляет примеры кода и документацию по Renga API. Renga API использует технологию COM для обеспечения доступа к функциям Renga, поэтому возможно создавать расширения с помощью Visual C# или Visual C++, а также обращаться к Renga из сторонних приложений, в том числе написанных на языках программирования с динамической типизацией.

     Для того чтобы применять весь перечень предоставляемых возможностей и инструментов программы, необходимо активировать лицензионный файл (без лицензии невозможно сохранить и экспортировать проект).

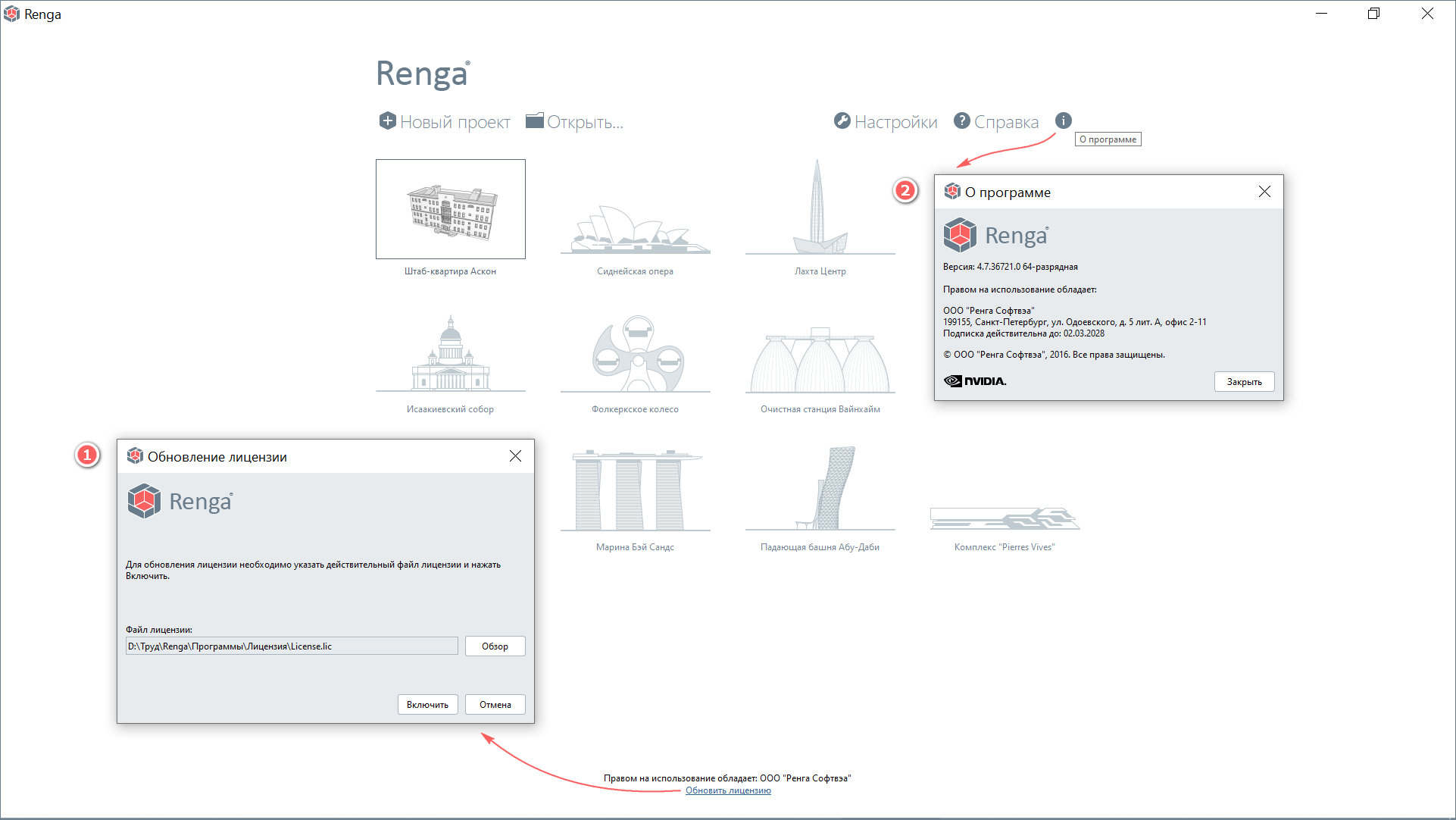

    1– активация лицензионного файла осуществляется после запуска программы на стартовой странице;

    2– информация о действующей лицензии и актуальной версии программы доступна также на стартовой странице (см. п. "Стартовая страница").
