Формирование чертежей в Renga производится на основе цифровой информационной модели здания или сооружения (основные рекомендации по ее созданию рассмотрены в разделах "Начало работы над проектом", "Архитектурное проектирование", "Конструирование", "Проектирование инженерных систем"). Двухмерные и трехмерные виды модели, а также виды отдельных объектов модели по марке используются для оформления чертежей проекта.
Ведомости и спецификации, требуемые проектом и оформляемые на чертежах, формируются на основе модели (см. подраздел "Создание ведомостей и спецификаций") и размещаются на чертеже с помощью специальных инструментов.
Также могут быть использованы архивные проектные наработки организации в виде двухмерных чертежей определенных форматов, что рассмотрено в подразделе "Каталоги объектов и повторное применение проектных решений".
Подготовка наборов стилей оформления, свойств, форм надписей для чертежей и т.д. может производиться самим специалистом в процессе работы над проектом или отдельным ТИМ-специалистом в заранее разрабатываемом шаблоне проекта (см. рекомендации подраздела "Рекомендации при начале работы над собственным проектом").
✎Выполните последовательно шаги из подходящего по Вашей специализации раздела справки «Первый проект в Renga -> … -> Оформление документации» для первичного освоения навыков работы с инструментами Renga.
Работа с компонентом проекта «Чертеж»

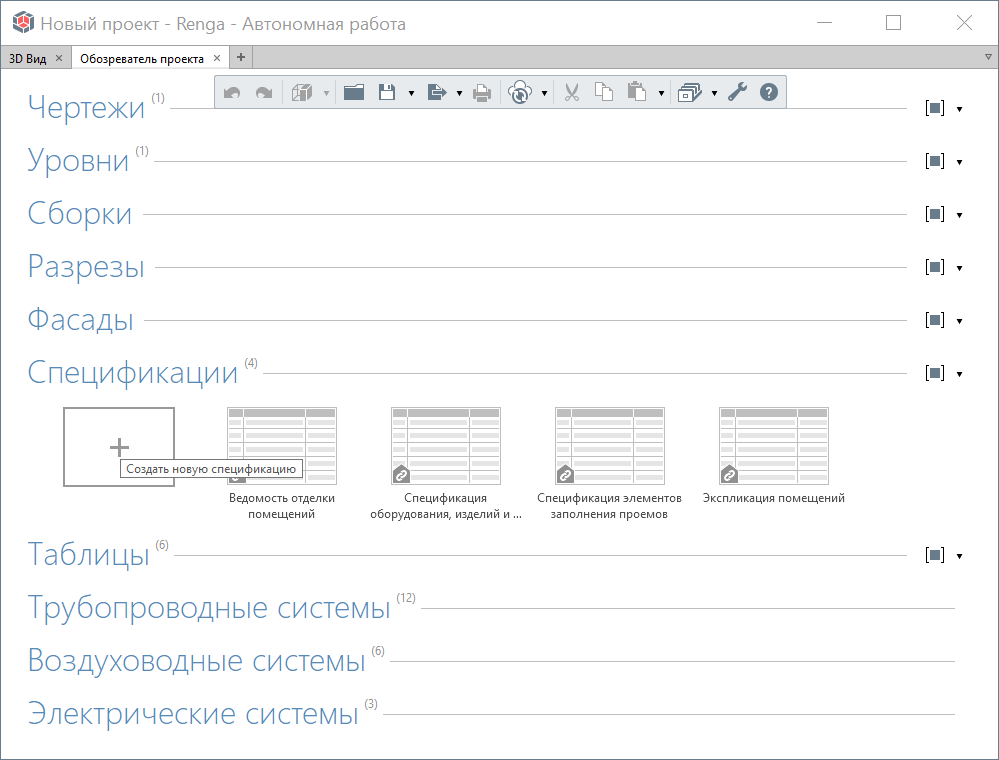

Управление существующими и создание нового чертежа производится во вкладке «Обозреватель проекта» в соответствующей группе компонентов. Все возможности работы с чертежами в обозревателе проекта см. в разделе справки «Обозреватель проекта».
Рекомендуется относить к разделам и назначать свойства чертежам (п. "Разделы проекта" и п. "Свойства элементов модели и компонентов проекта"), по которым каждый специалист сможет группировать их во вкладке «Обозреватель проекта», тем самым выделяя в процессе работы над проектом только требуемые для решения его задач чертежи. Также назначение разделов автоматизирует подсчет количества чертежей в разделе (расчетная характеристика раздела «Количество чертежей» автоматически считает количество чертежей в разделе и может быть использована в основной надписи чертежа). Назначение свойств чертежам позволит автоматизировать процесс заполнения основной и дополнительных надписей.
Чертежи, требуемые создаваемым проектом, создаются и редактируются в отдельном редакторе после открытия одного из чертежей в отдельной вкладке проекта.
Параметры и стиль оформления листа чертежа
• Чертеж обладает параметрами, которые определяют:
1 – Формат листа, который может быть задан из стандартного перечня или любого нужного размера, определенного пользователем.

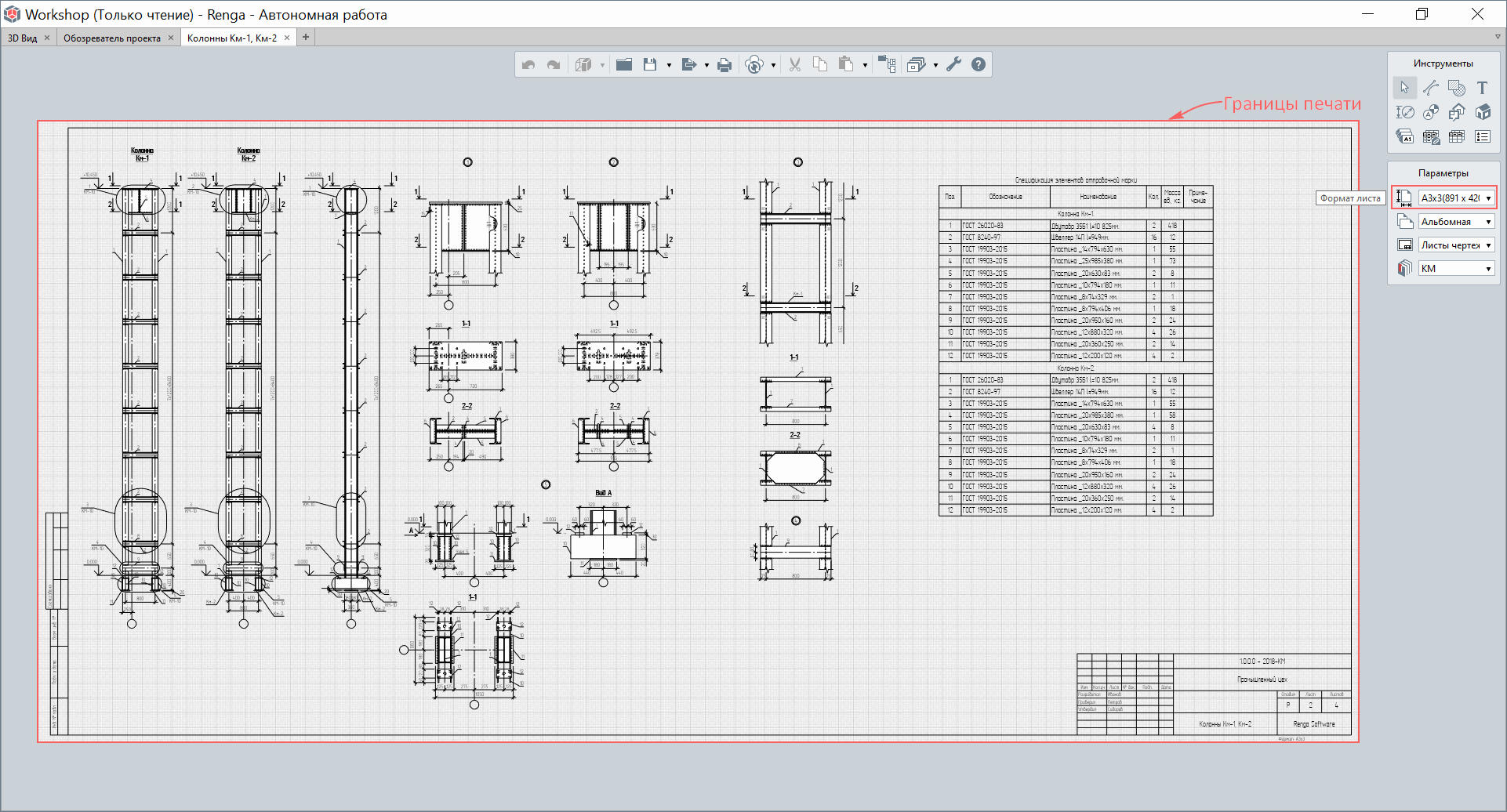

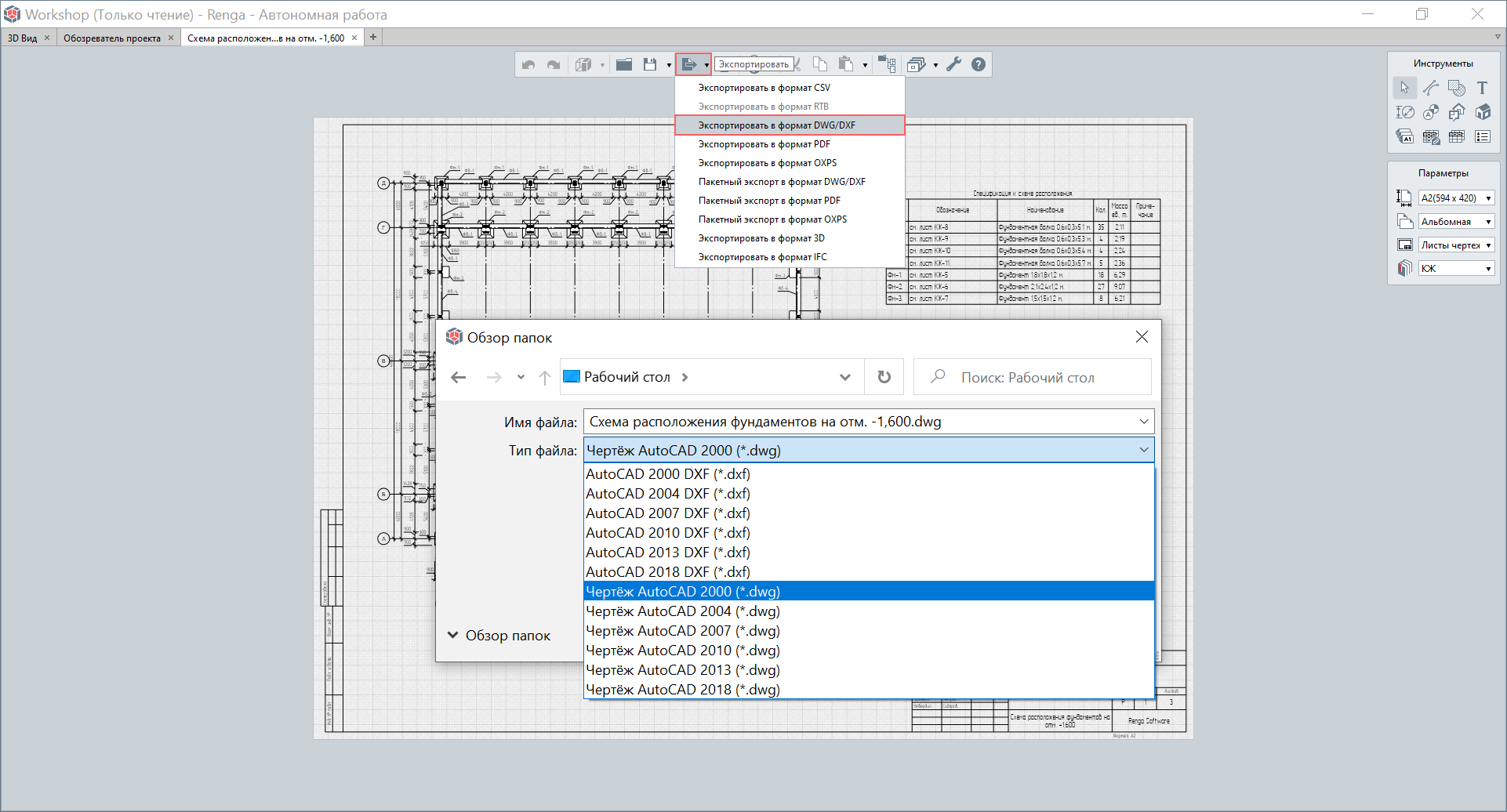

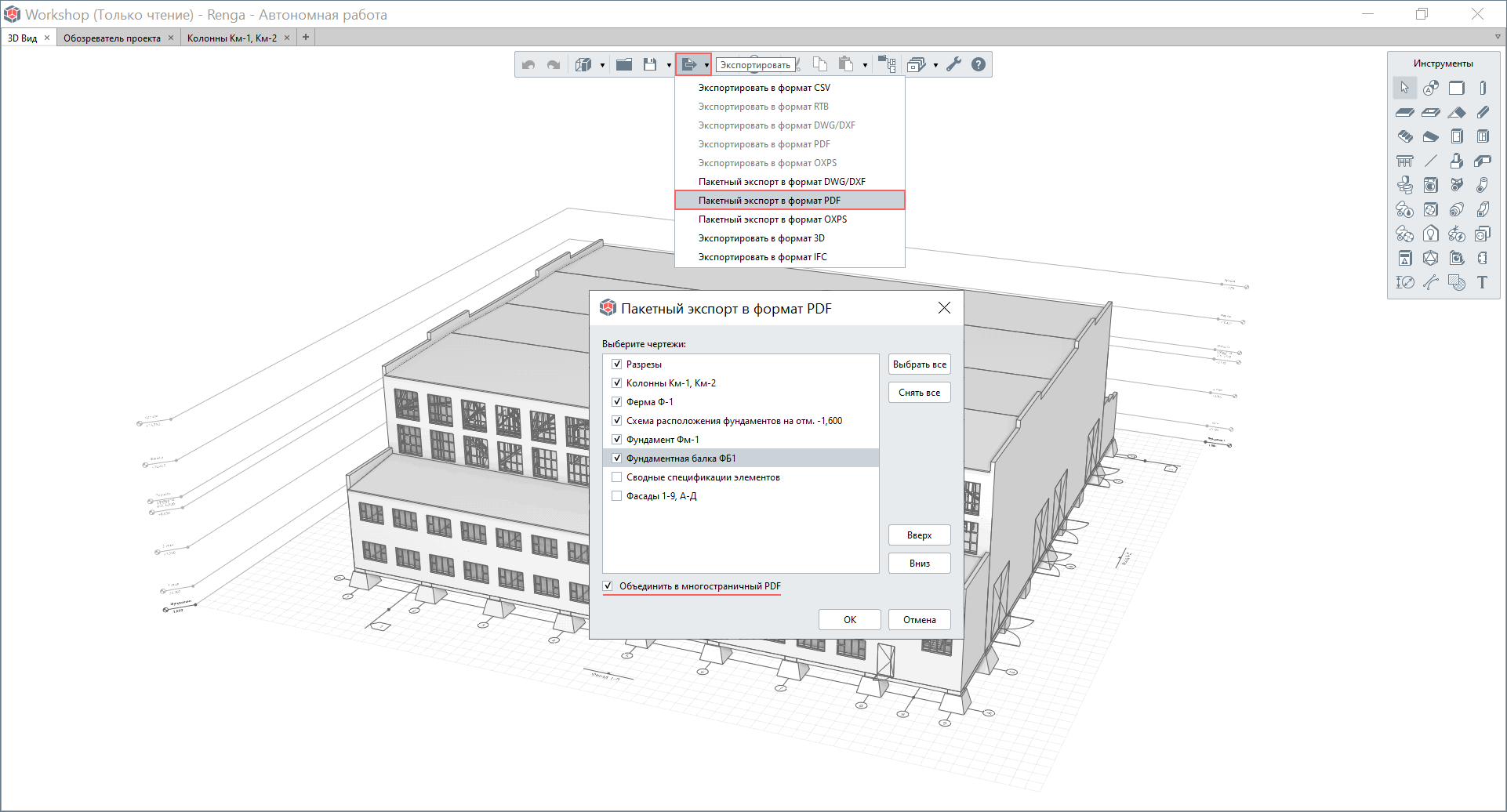

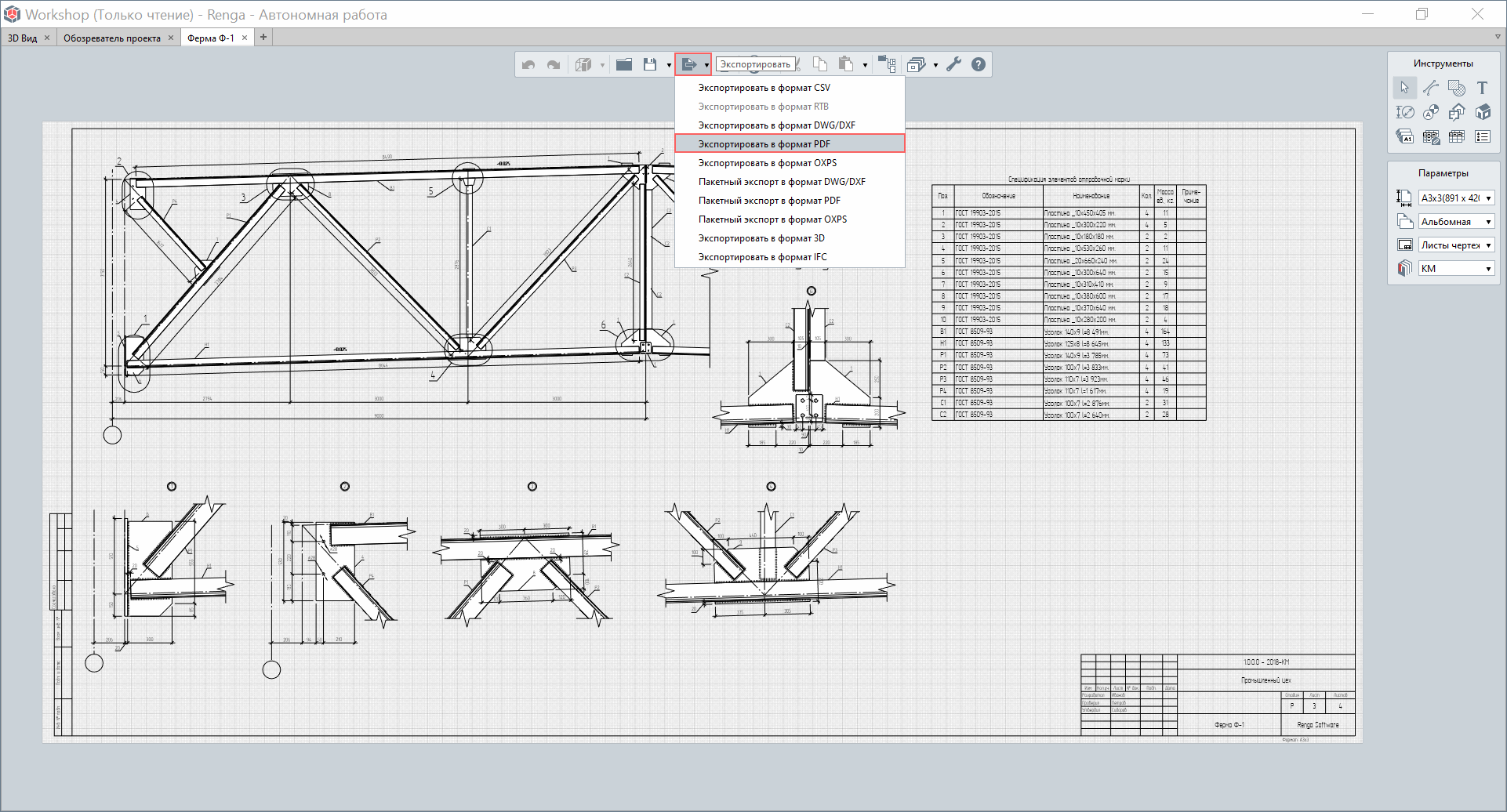

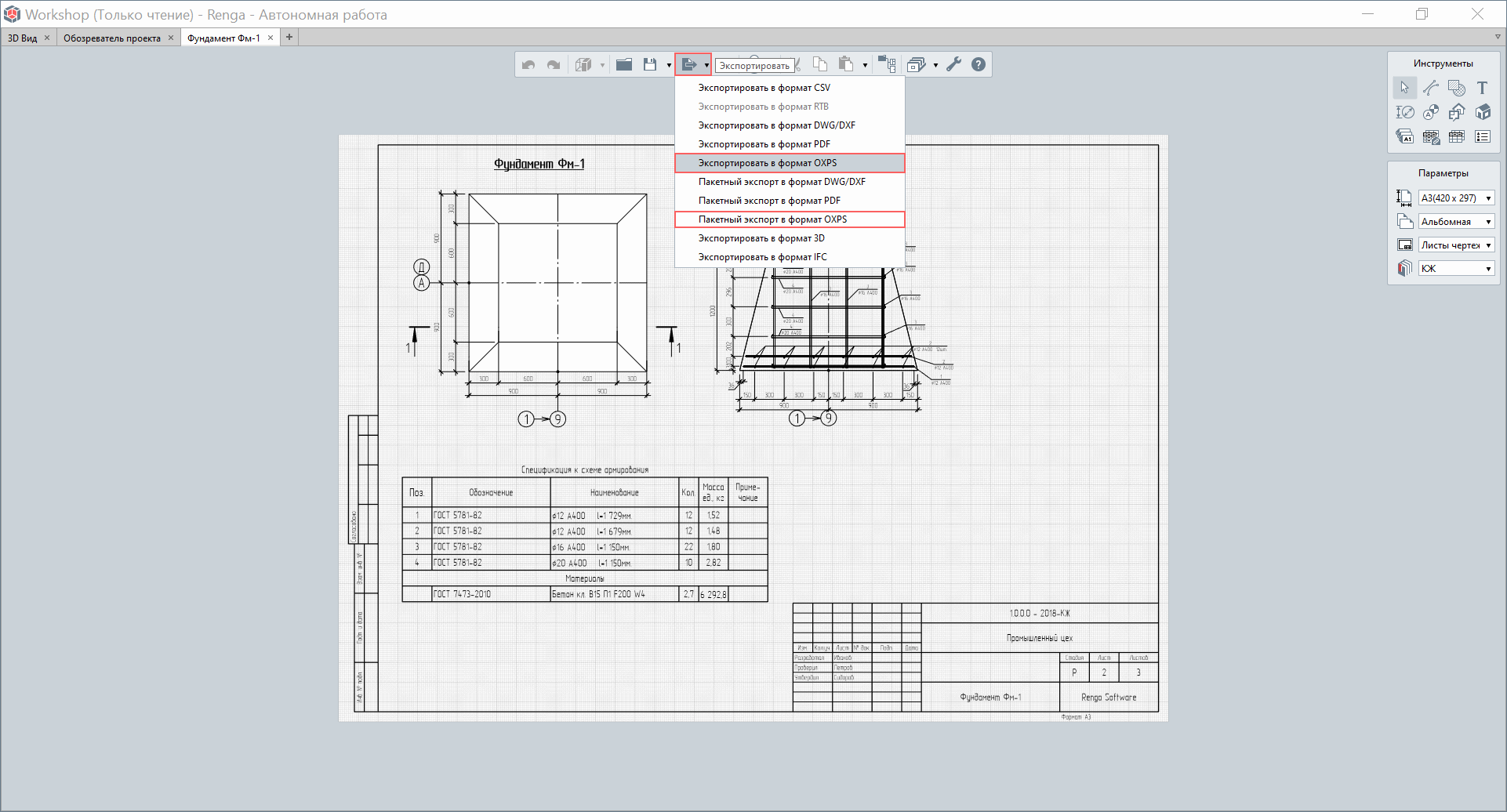

В соответствии с данным параметром лист обозначен границами, которые определяют границы печати и экспорта, см. подраздел "Печать и сохранение чертежей". Работа может вестись как на листе чертежа, так и за его пределами – размещенные вне границ листа объекты не будут выведены на печать или экспортированы.
Лист чертежа представлен в масштабе 1:100 и разграничен сеткой.
2 – Ориентацию листа: альбомную или книжную.
3 – Стиль оформления, с помощью которого лист чертежа оформляется рамкой и формами надписей, автоматически подстраивающихся под формат листа. Стандартный набор рамок и форм надписей, которые включает в себя шаблон проекта по умолчанию, представлен обязательно требуемыми формами надписей российскими нормами проектирования. Заполнение шаблонных форм автоматизировано. Возможно создание и применение пользовательских форм.
4 – Раздел. Назначение раздела (из стандартного набора шаблона проекта или настроенного пользователем, см. п. "Разделы проекта") позволяет автоматизировать подсчет количества чертежей в разделе (в том числе выводить это значение в основную надпись листа), а также управлять чертежами во вкладке «Обозреватель проекта».

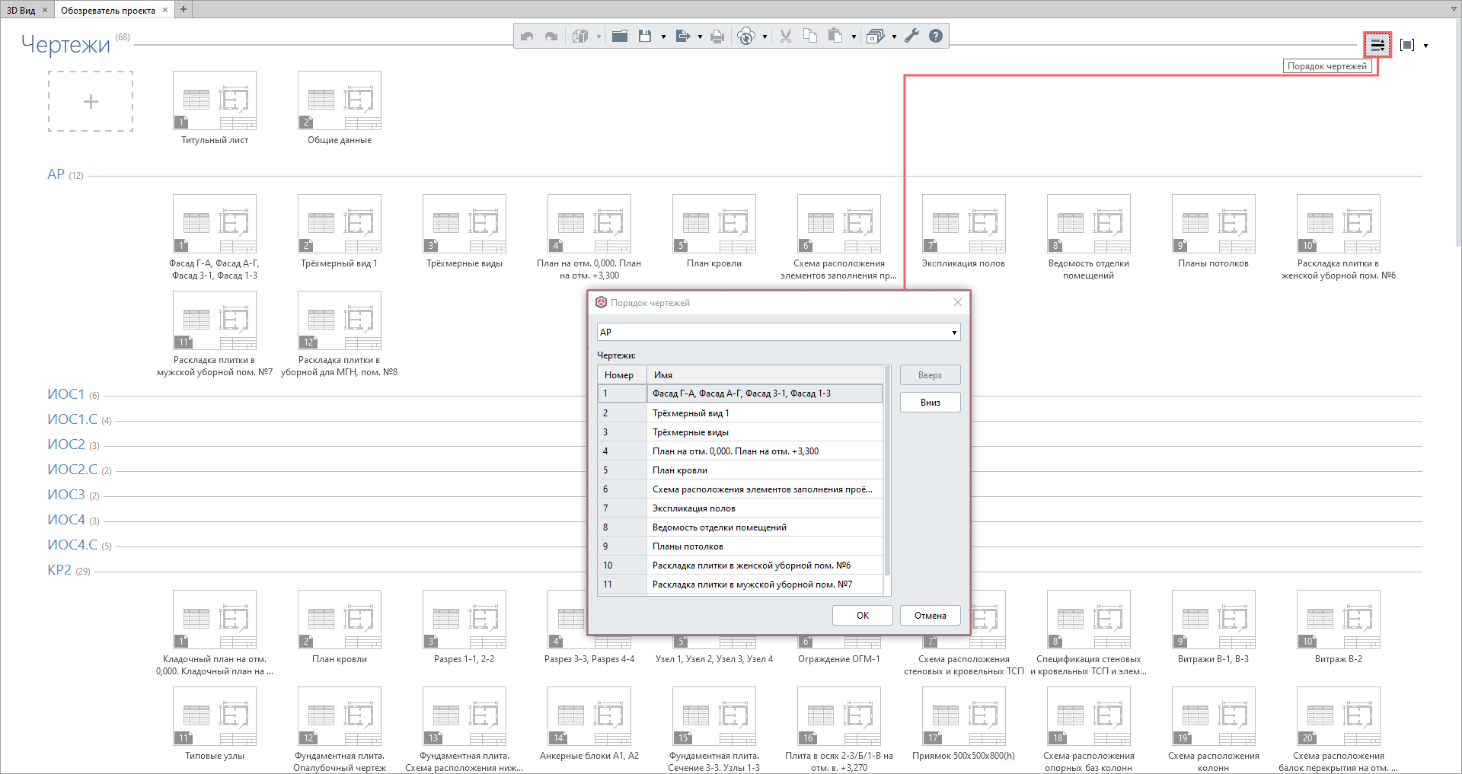

• Чертеж обладает порядковым номером, который автоматически присваивается в назначенном разделе. Изменить порядок чертежей в разделе можно в окне «Порядок чертежей», которое можно вызвать, нажав на кнопку в конце заголовка группы:

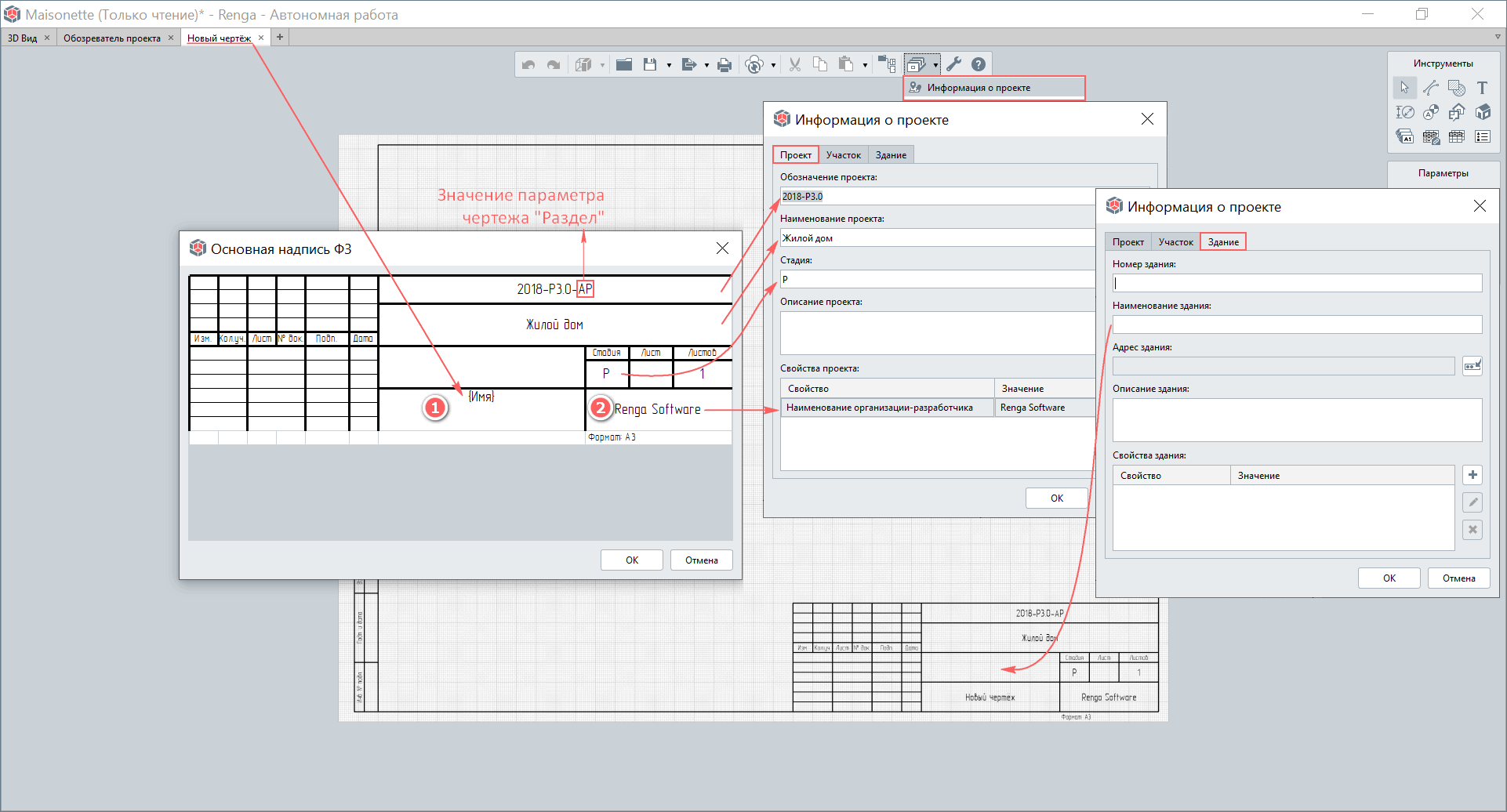

• Заполнение надписи чертежа предопределяется формой и производится с учетом следующих правил и возможностей:
1 – В ячейках, активация заполнения которых производится двойным нажатием левой кнопкой мыши, пользователь с клавиатуры вводит текстовое значение или выражение для получения автоматических значений. Форматом данных может быть только текст, ссылка или формула; или выражение, представляющее комбинацию перечисленных форматов (например, выражение «{Проект.Обозначение проекта}-{Раздел}» возвращает в форму значение «2018-Р3.0-АР»):
1.1 – текст: вводится без использования специальных символов;
1.2 – ссылка на свойство или параметр самого чертежа или назначенного раздела: вводится в фигурных скобках по имени существующего или заранее созданного свойства или параметра, например {Формат листа.Имя} или {Имя}; раздела, определенного для чертежа, например {Раздел.Количество чертежей};
1.3 – ссылка на свойство или параметр проекта, участка, здания, которые заполняются в редакторе «Управление стилями -> Информация о проекте»: обращение производится в фигурных скобках по имени существующего или заранее созданного свойства или параметра через точку после обращения к сущности «Проект», «Участок», «Здание», например {Проект.Обозначение проекта} или {Здание.Наименование здания});
1.4 – формула, которая также вводится в фигурных скобках.
2 – Ячейки, значения которых с клавиатуры изменить невозможно, настроены на получение значений автоматически из определенных параметров или свойств чертежа, проекта, участка или здания (или изначально заполнены текстовыми значениями, например «Изм.»). Следовательно, для того чтобы получить значение в надписи, необходимо заполнить значения соответствующих атрибутов. Заполнение таких ячеек происходит на всех чертежах, для которых применен данный стиль оформления, в отличие от заполнения пользователем по п. 1 (такое заполнение формы предусматривает введение значений на каждом отдельном чертеже).
• Создание собственной формы надписи предоставляет возможность оформления проекта в соответствии с любыми нормами и правилами, а также возможность максимальной автоматизации ее заполнения и адаптации под конкретный проект или правила проектной организации (см. подраздел "Рекомендации при начале работы над собственным проектом" и подраздел "Требования и рекомендации для организации процесса проектирования").
Для того чтобы создать пользовательскую форму надписи, предусмотрена возможность использования таблиц (о таблицах см. подробнее п. "Таблицы") в соответствии со следующим алгоритмом (рассмотренном на примере создания формы основной надписи 3 по ГОСТ Р 21.101-2020[1] ):

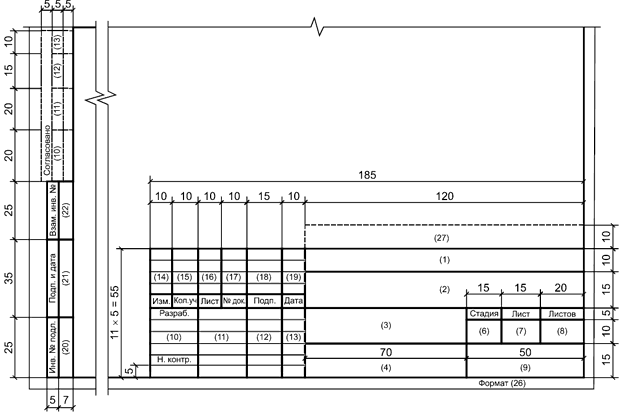

[1] Полное наименование документа: ГОСТ Р 21.101-2020 «Система проектной документации для строительства. Основные требования к проектной и рабочей документации», полный текст ссылки: https://docs.cntd.ru/document/1200173797

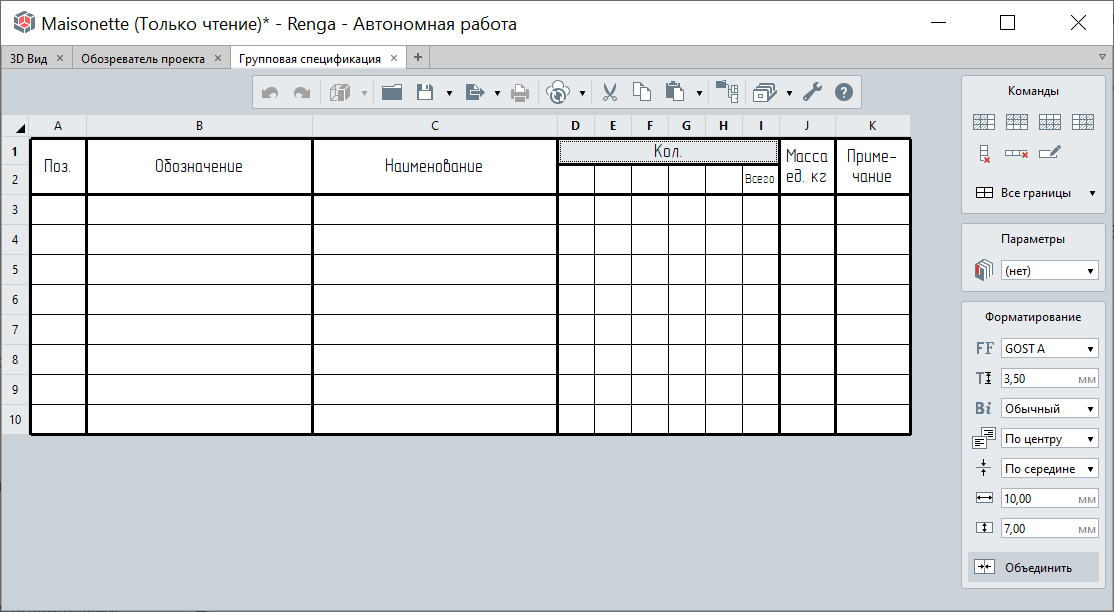

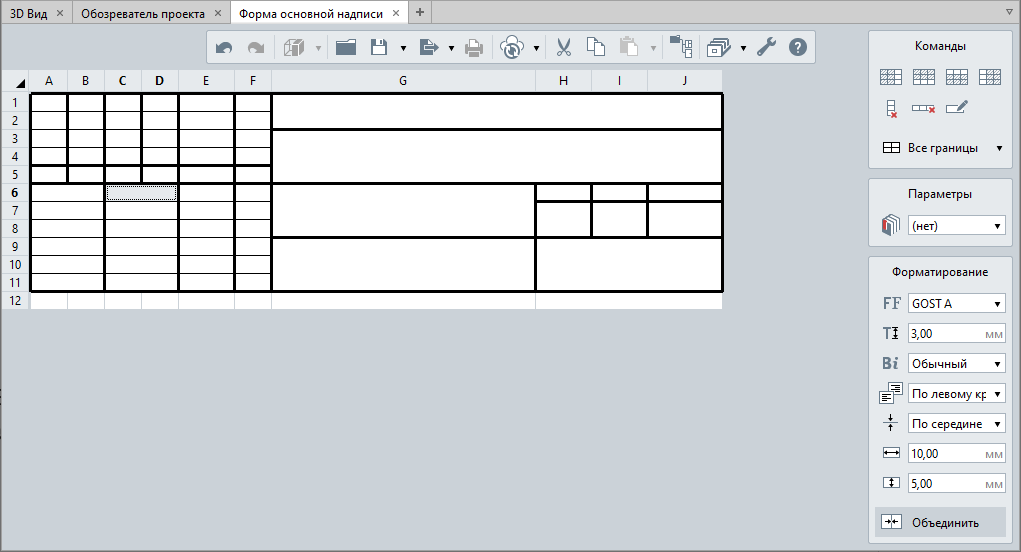

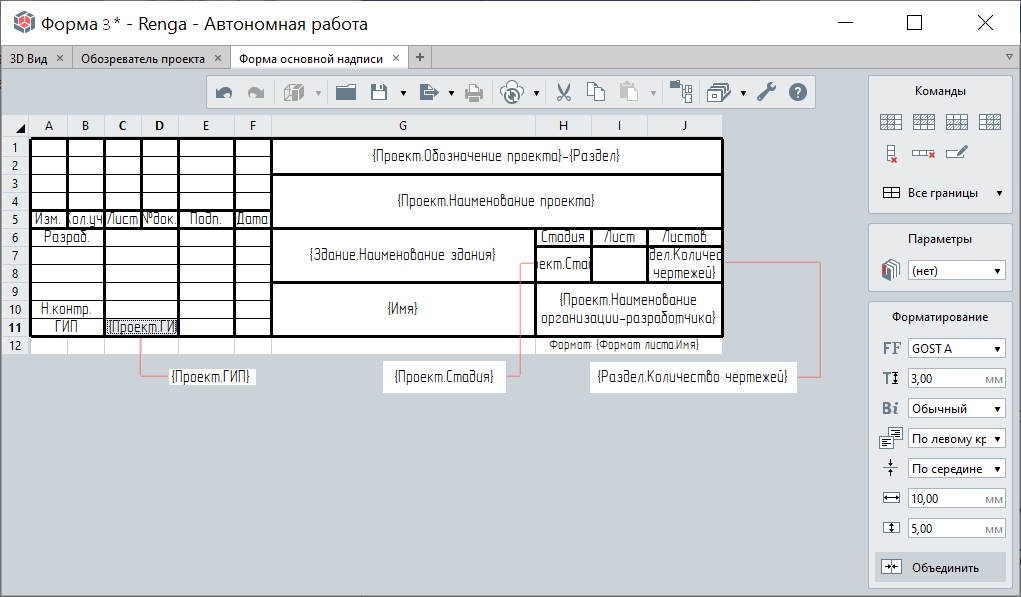

1 – В редакторе таблиц Renga следует создать и настроить форматирование необходимых граф надписи в соответствии с требованиями (одной из основных команд при определении размеров граф формы является «Объединить ячейки», которая используется и для объединения ячеек, и для возврата ячеек к исходному необъединенному виду).
2 – Заполнить графы таблицы:
2.1 – текстовой информацией (например «Разраб.», «Н.контроль»; эти поля проектировщик не сможет изменить на листе чертежа);
2.2 – ссылками на стандартные параметры и свойства проекта, участка, здания, раздела и чертежа (проектировщику потребуется только заполнить или выбрать значения этих атрибутов в целевом проекте) в соответствии: с требованиями к заполнению каждой графы надписи по ГОСТ информацией определенного вида; требованиями ограничения заполнения определенных граф пользователем только определенными значениями и другими требованиями организации;
2.3 – ссылками на пользовательские свойства проекта, участка, здания, раздела и чертежа (следует учитывать, что при загрузке формы в целевой проект, свойство должно быть уже создано с именем, точно соответствующим указанному в ссылке загружаемой формы, например перечисляемое пользовательское свойство проекта «ГИП»);
2.4 – возможными к применению формулами или составными выражениями (все возможности и правила обращения см. в разделе справки «Подготовка и заполнение формы»).
2.5 – Оставить пустые ячейки для заполнения в самом проекте на листе чертежа.
Следует обратить внимание, что заполнение полей таблицы для формы, указанное в шагах 2.1-2.4, приведет к заполнению значениями форм надписей на всех чертежах целевого проекта, для которых будет применен стиль оформления с загруженной формой. Если оставить пустые поля граф для заполнения в целевом проекте, заполнение этих граф будет производиться в форме надписи каждого отдельного чертежа, независимо от формата данных, указанных в теме «Заполнение надписи чертежа».
3 – Настроить гарнитуру и высоту применяемого в форме шрифта (настраивается только на этапе создания формы надписи в редакторе таблиц и не изменяется в процессе размещения и заполнения формы на чертеже).

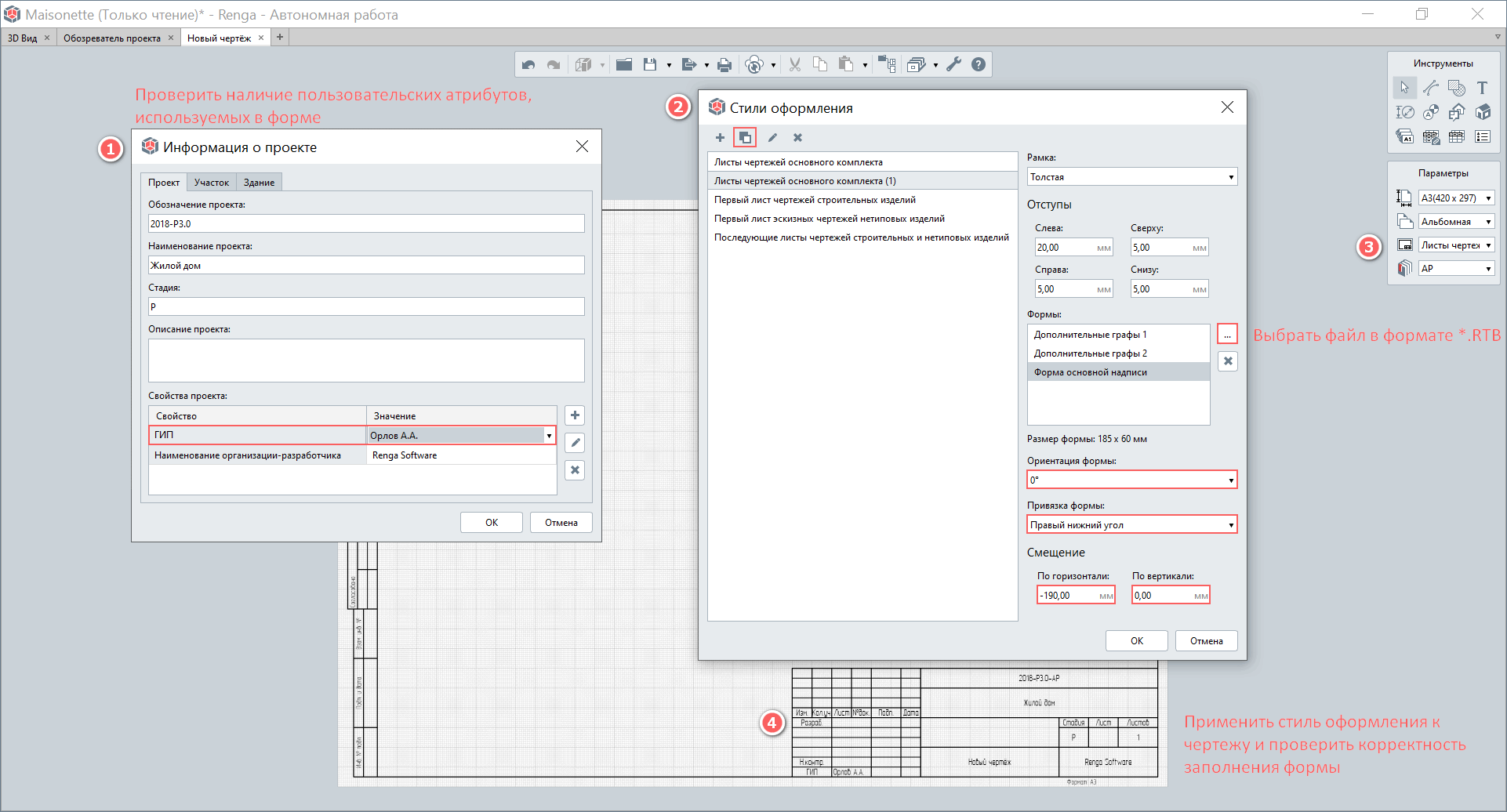

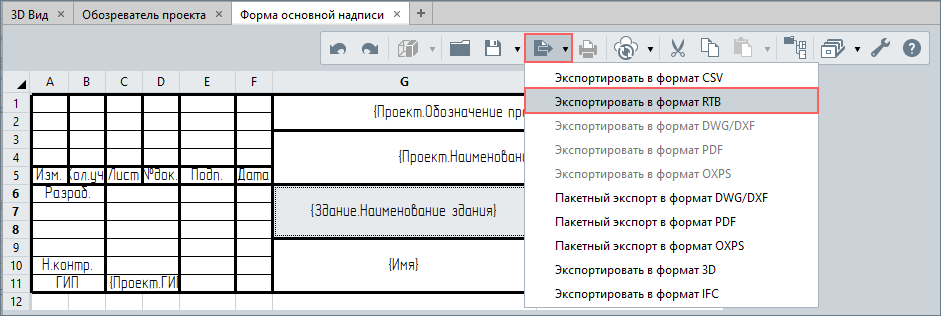

4 – Произвести экспорт формы в собственный табличный формат программы Renga *.RTB с помощью команды основной панели «Управление стилями -> Экспортировать в формат RTB».
5 – Произвести загрузку формы в целевой проект или шаблон проекта, создав соответствующий стиль оформления для последующего применения на чертежах (см. необходимость наличия в проекте пользовательских свойств, используемых в форме, шаг 2.3 данного алгоритма). Возможно продублировать стиль оформления и изменить только одну применяемую в нем форму на загружаемую.
6 – Настроить в стиле оформления положение формы на листе чертежа с привязкой к определенному углу.
7 – Применить стиль оформления к одному или нескольким требуемым чертежам проекта и проверить корректность заполнения надписи.
Исходные таблицы, формирующие формы, могут храниться в самом проекте. Рекомендуется создавать отдельный каталог форм в формате *.RNP (подробнее о каталогах см. подраздел 9.1) для возможности перенастройки формы и повторного экспорта с последующим импортом в новый проект или шаблон чертежа.

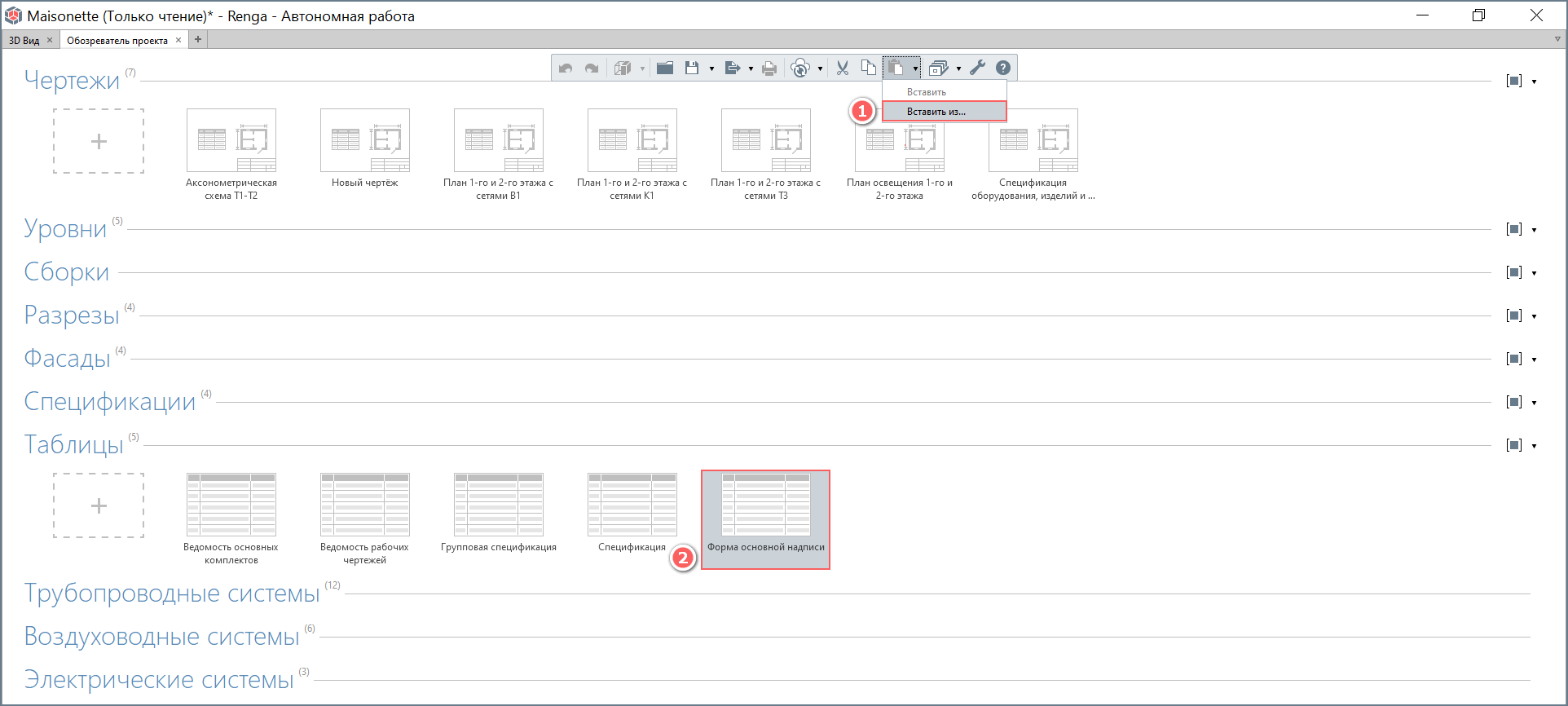

При необходимости вставки исходной таблицы, формирующей форму, в проект или шаблон проекта, достаточно выполнить команду «Вставить из» с выбором файла в формате *.RTB во вкладке «Обозреватель проекта».
Обозначения в модели

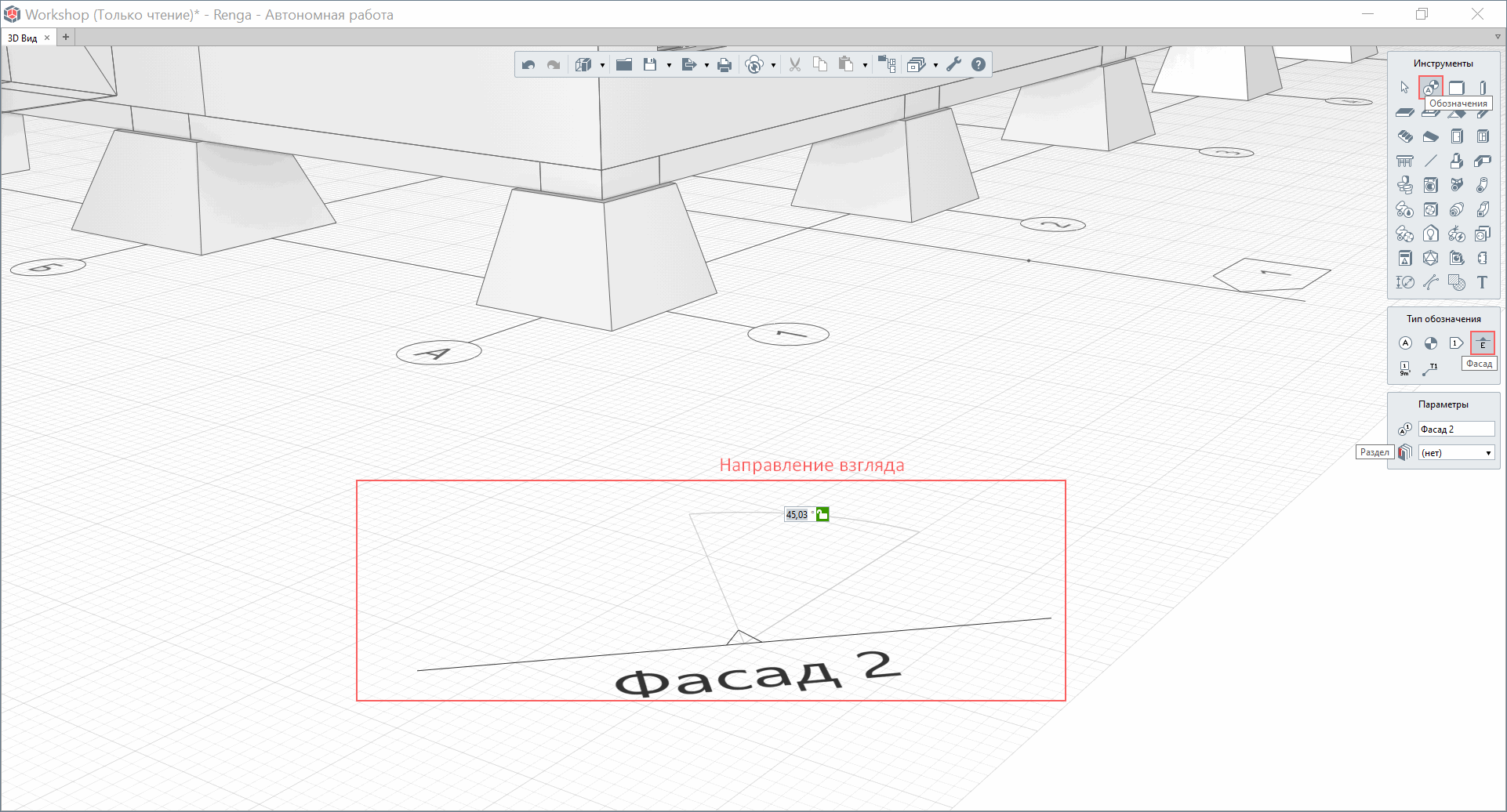

Такие обозначения как «Оси» (см. подраздел "Оси и высотные отметки"), «Уровни» (см. подраздел "Оси и высотные отметки"), «Разрезы», «Фасады», «Помещения» (см. п. "Планировка помещений, площадь застройки и строительный объем здания") создаются на этапе создания и редактирования цифровой информационной модели здания или сооружения на вкладке «3D Вид» или вкладке определенного уровня. При оформлении чертежа могут быть добавлены новые обозначения в модели и автоматически перенесены на чертеж в качестве вида или обозначения (см. п. "Виды на чертеже и их параметры" и п. "Обозначения и инструменты оформления чертежа").
Основные возможности и настройки данных инструментов при работе с моделью приведены в разделе справки «Обозначения». Рекомендуется при создании уровней, разрезов, фасадов сразу присваивать параметр «Раздел» (см. п. "Разделы проекта").

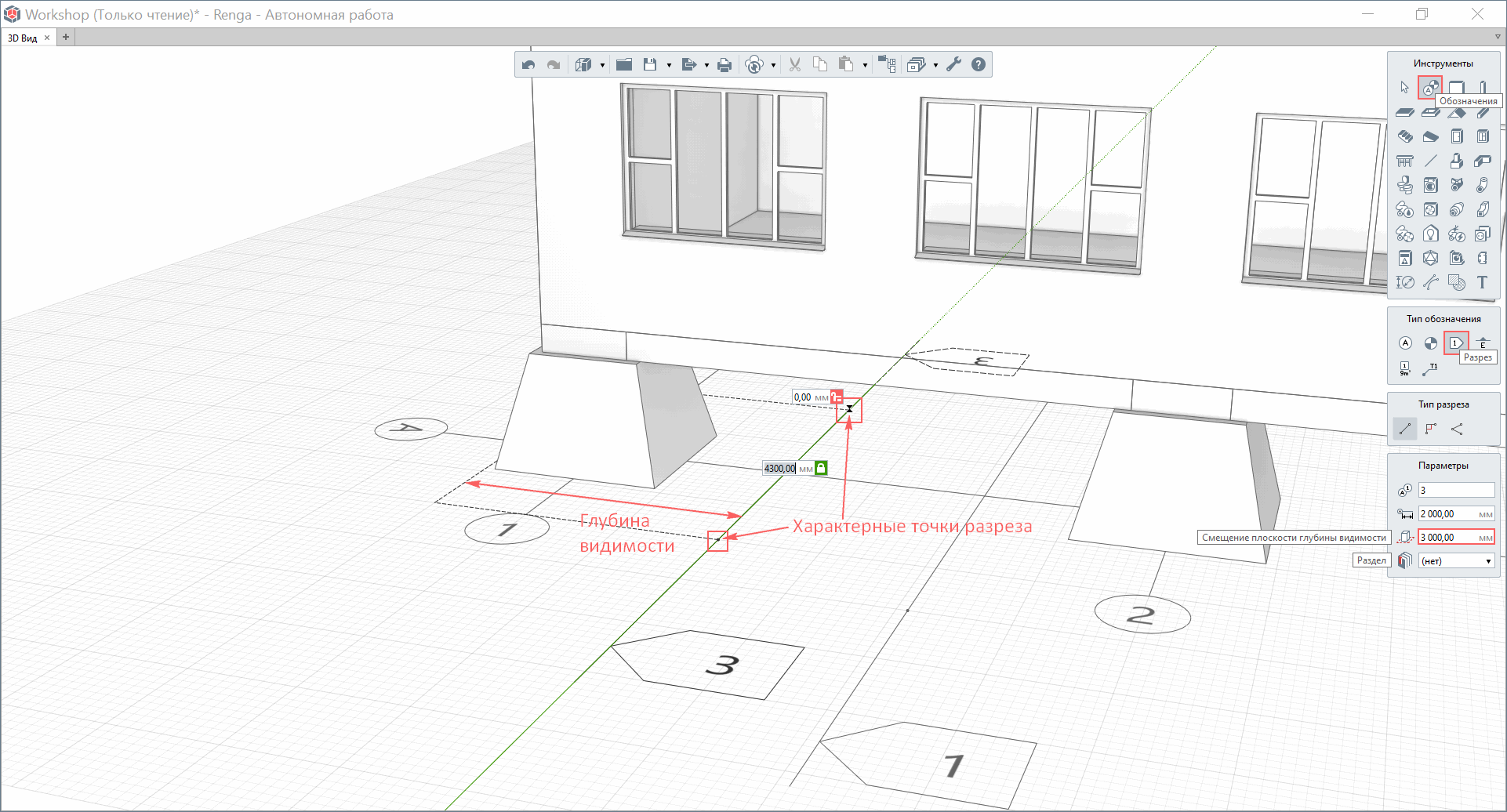

Следует обратить внимание на границы видимости разреза (задаются параметром разреза «Смещение плоскости глубины видимости» и характерными точками при размещении разреза в модели) и уровня (см. п. "Основные методы работы с трехмерным представлением ЦИМ"), направление взгляда при создании фасада – они влияют на отображение объектов на виде чертежа.
Первично границы видимости уровня настраиваются в его параметрах в модели или на вкладке уровня, впоследствии на каждом виде чертежа возможно их индивидуальное изменение.
При работе с моделью могут использоваться «Размеры» (см. п. "Измерения во вкладке "3D вид"), которые также в автоматическом режиме могут быть перенесены на чертеж (п."Обозначения и инструменты оформления чертежа").
Виды на чертеже и их параметры
Следуя одному из основных принципов проектирования по технологии информационного моделирования (см. п. "BIM или технология информационного моделирования"), оформление чертежей рекомендуется производить на основе цифровой информационной модели, получая и настраивая трехмерные и двухмерные виды модели с помощью специальных инструментов внутреннего редактора чертежей Renga.

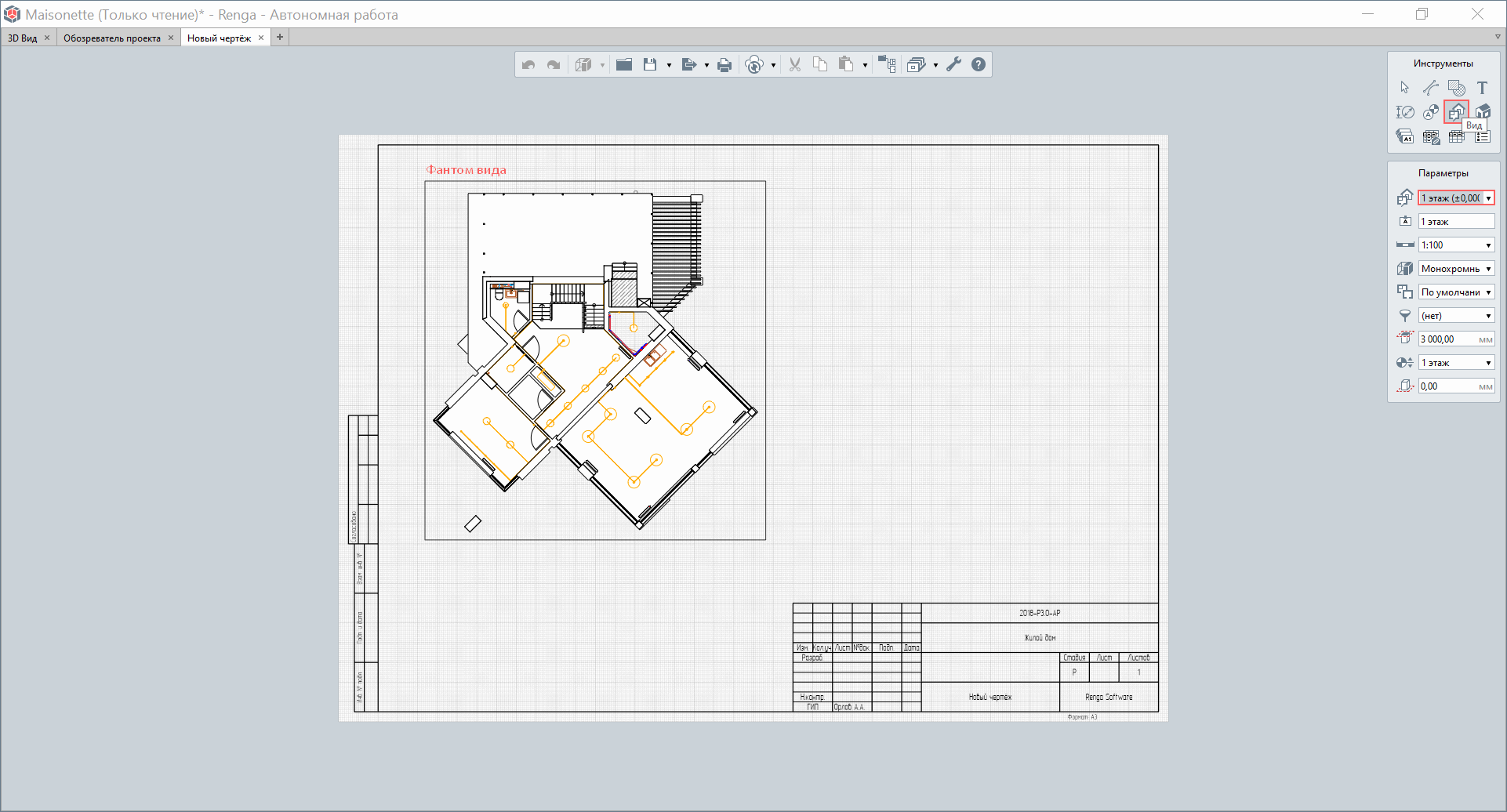

• Инструмент «Вид».
Строительные чертежи зданий выполняются по правилам прямоугольного проецирования на основные плоскости проекций. Для этого при работе с цифровой информационной моделью здания в программе Renga существуют такие обозначения как «Фасад» и «Разрез», а также «Уровень», который является основой плана. При оформлении документации эти виды, обозначенные в модели (см. п. "Обозначения в модели"), выносятся на чертежи с требуемыми настройками параметров масштабирования, детализации и видимости объектов.
При выборе инструмента, также как и при работе на вкладке «3D Вид», становятся доступными параметры по настройке будущего объекта чертежа (в частности, вида) и до его размещения на чертеже все изменения значений параметров отображаются на так называемом фантоме объекта. Фантом объекта размещается на чертеже за левый верхний угол границ вида.

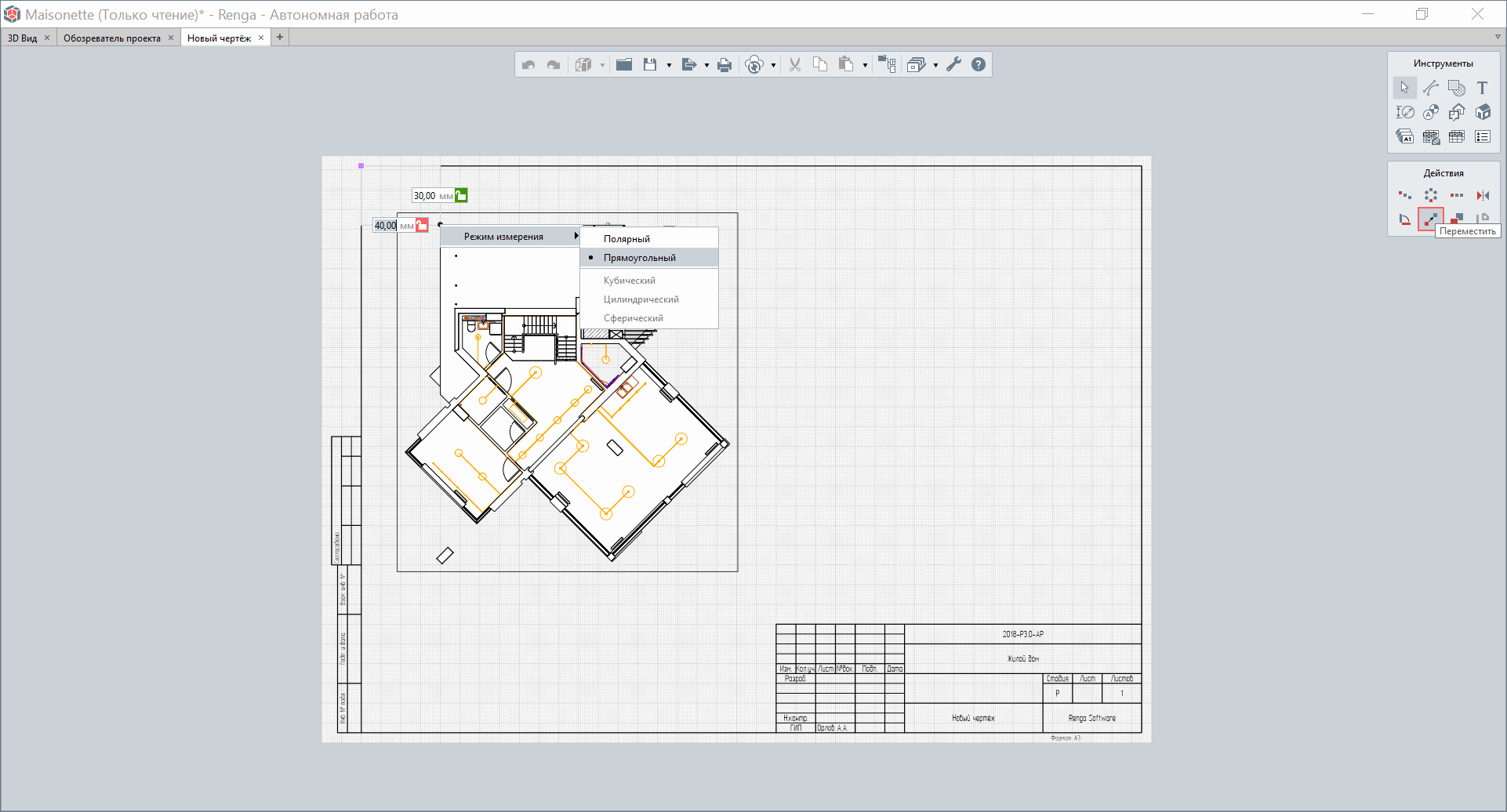

При размещении любого объекта на чертеже следует использовать привязки к другим объектам (в том числе привязки отслеживания, также как и при работе с моделью, см. п. "Инструменты создания и редактирования объемов модели"), а также к сетке листа чертежа (при нажатой клавише Shift) в подходящем режиме измерения.

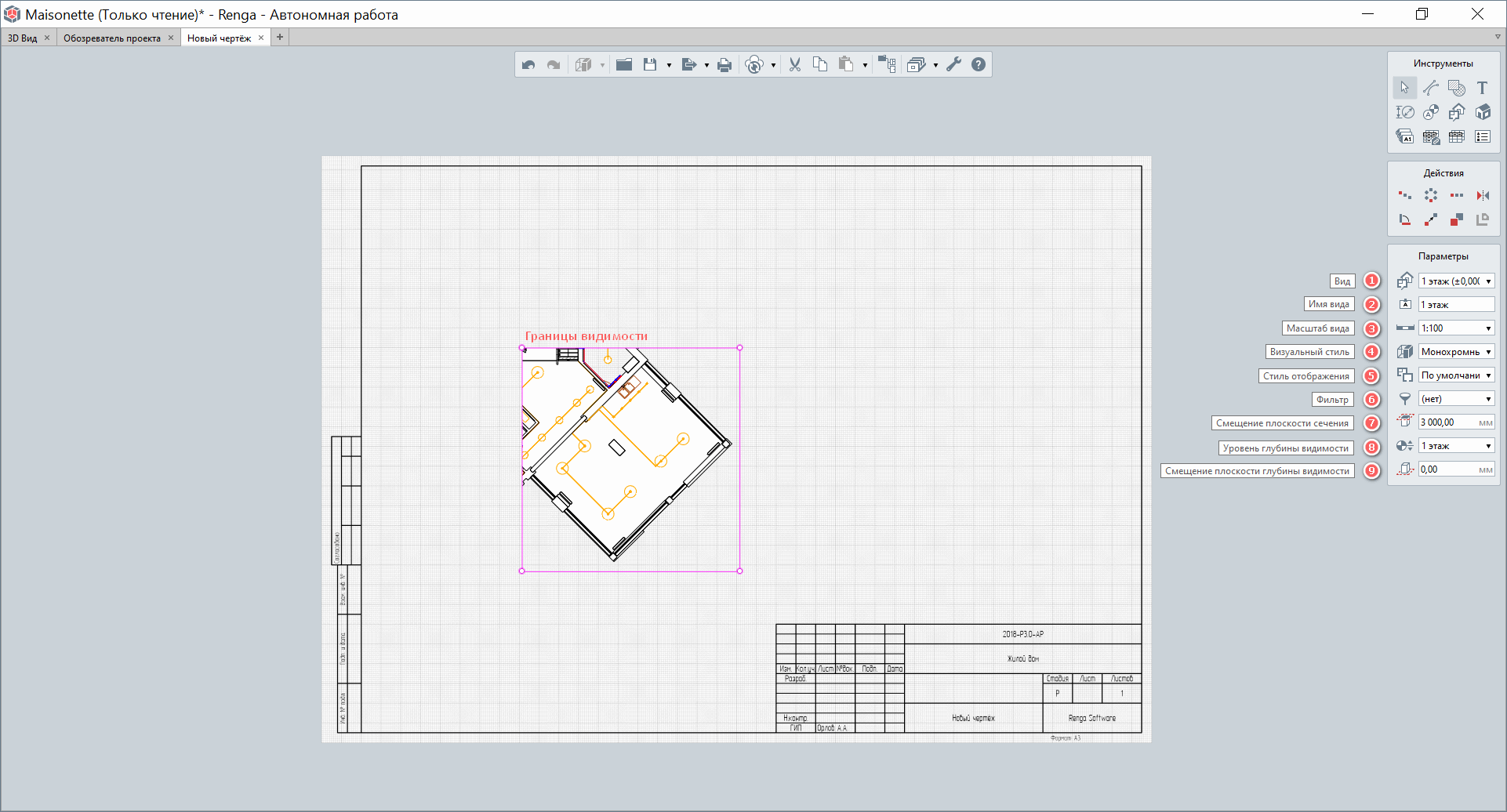

После размещения вида на чертеже, при его выборе возможно изменить параметры вида; а также его положение на чертеже с помощью доступных действий. При этом для изменения положения вида возможно использовать не только границы вида, но и любую выбранную точку вида. Также можно открыть сам вид (с помощью соответствующей команды контекстного меню, вызванного нажатием правой кнопки мыши по виду; или двойным щелчком левой кнопки мыши по виду).
Один вид модели возможно использовать для создания множества видов на чертежах. Для этого предназначены:
1 – Параметр «Вид», который определяет применяемый вид уровня, разреза или фасада, обозначенного в цифровой информационной модели во вкладке «3D Вид» или во вкладке нужного уровня (п. "Обозначения в модели").
2 – Параметр «Имя вида». Значение данного параметра используется при создании легенды по виду для специфицирования объектов данного вида (подробнее см. п."Легенды" и п."Размещение спецификаций, легенд и таблиц").
3 – Параметр «Масштаб вида», который включает в себя перечень всех требуемых нормативными документами и применяемых при создании чертежей масштабов.
4 – Параметр «Визуальный стиль» (см. подробнее п. "Виртуальные стили модели"). При оформлении архитектурных цветовых решений применяются значения параметра «Цветной» и «Текстурированный». При оформлении конструктивных решений железобетонных конструкций для опалубочных чертежей применяется «Монохромный» визуальный стиль, для оформления чертежей армирования конструкций – визуальный стиль «Каркас».

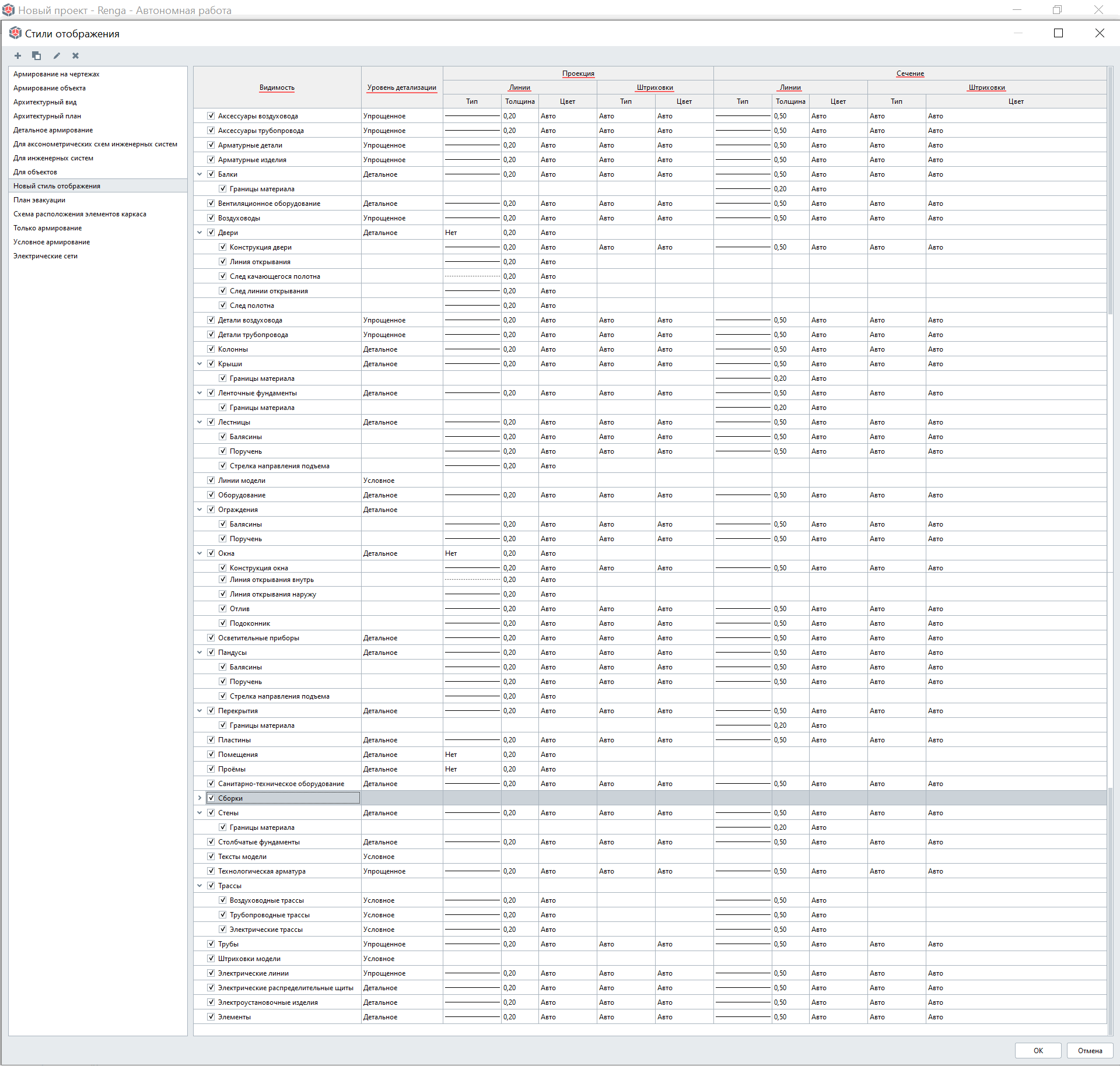

5 – Параметр «Стиль отображения» содержит множество настроек отображения вида и позволяет гибко настроить видимость и характер отображения объектов при оформлении определенного раздела проекта.
Шаблон, по которому по умолчанию создается новый проект, содержит набор преднастроенных стилей отображения. Набор стилей отображения может создаваться в процессе проектирования, или определен в шаблоне проекта (см. рекомендации п. "Параметры и стили оформления чертежей"). Также как и любой стиль в Renga (см. подраздел "Стиль Renga"), стиль отображения может быть применен к различным видам на нескольких чертежах (в том числе к аксонометрическим и видам объектов по марке, см. эти инструменты далее). Из этого следует, что при изменении стиля отображения все виды (и на всех чертежах), к которым применен данный стиль, приобретут изменения. Команда «Дублировать» для стиля подходит к применению при создании стиля, повторяющего настройки подходящего стиля с возможностью его модификации и сохранения оригинального стиля.

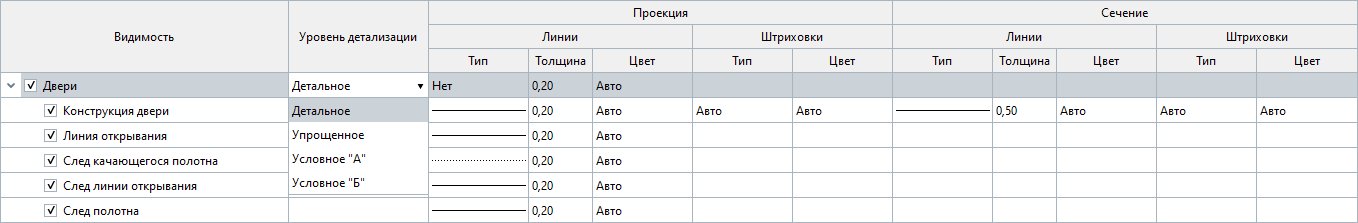

В редакторе стилей отображения: настройка видимости определяет тип отображаемых на виде объектов. Возможно снять или установить все галочки с помощью соответствующей команды контекстного меню, вызываемого правой кнопкой мыши на одном из типов объектов. Отдельно настраивается видимость объектов, входящих в сборку (сгруппированы для типа объекта «Сборка»). Уровень детализации определяет характер отображения выбранных объектов (может быть детальным, упрощенным, условным – характер отображения в каждом уровне детализации зависит от типа объекта, для которого производится настройка). Тип, толщина и цвет линий, тип и цвет штриховок настраиваются для проекции и сечения объекта и влияют на отображение объектов при печати и экспорте (см. подраздел "Печать и сохранение чертежей").
Проектировщик, создававший ЦИМ (см. разделы "Архитектурное проектирование", "Конструирование", "Проектирование инженерных систем"), знает – каким типом объекта смоделированы конструкции здания, объекты его инженерных систем и т.д. и сможет произвести настройку отображения соответствующих типов объектов на виде чертежа (например, для настройки отображения на виде свайных фундаментов будет производиться настройка отображения для типов объектов «Сборки» и «Балки» («Колонны»), входящих в сборку и моделирующих сваю).
При последующем нанесении обозначений и необходимой на чертеже информации (маркировке, см. п. "Обозначения и инструменты оформления чертежей"), которые формируются по данным модели, также важно наличие на виде того типа объекта, информация о котором должна быть указана на чертеже.
5.1 – Для всех специализаций проектирования важна видимость и характер отображения ограждающих конструкций – объектов, формирующих конструктивную часть здания или сооружения: стен, перекрытий, крыш, балок, колонн, фундаментов, сборок и т.д.
Например, при оформлении архитектурных решений важно подробное отображение материалов многослойных конструкций (стен; крыши; перекрытий, в том числе применяемых при создании пирога пола) – автоматическое отображение штриховки позволит отобразить штриховки материалов, применяемых для многослойной конструкции в модели.
При оформлении планов эвакуации штриховку для всей толщины стены на виде можно задать в стиле отображения сплошную, независящую от состава материалов стены. При оформлении разделов ИОС также для стен и перекрытий возможно задать штриховки и толщины линий, которые только обозначат эти типы объектов на виде и позволят акцентировать внимание на оформленные сети.

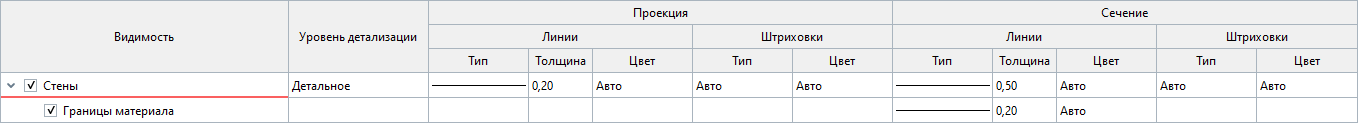

Отдельно настраивается отображение границ материала, которое при определенных проектных случаях или решениях по моделированию конструкций не требуется.
5.2 – При оформлении чертежей раздела проекта «Архитектурные решения» важна также видимость помещений (также как и для планов инженерных систем), характер отображения лестниц, пандусов и ограждений (созданных в модели одноименными инструментами); детальное отображение окон и дверей, показ линий их открывания. Линии открывания окон и уровни детализации для дверей «Условное А» и «Условное Б» настроены в соответствии с требованиями ГОСТ 21.201-2011[1] (таблица 7 для дверей и таблица 8 для окон).
[1] Полное наименование документа: ГОСТ 21.201-2011 "Система проектной документации для строительства. Условные графические изображения элементов зданий, сооружений и конструкций", полный текст ссылки: https://docs.cntd.ru/document/1200095687
Отдельно настраивается видимость и характер отображения проемов (для проемов в перекрытиях, крышах, смоделированных с помощью инструмента «Проем»; для стен, смоделированных инструментом «Окно» или «Дверь» без заполнения путем указания параметра «Стиль окна» или «Стиль двери» в значении «нет»).

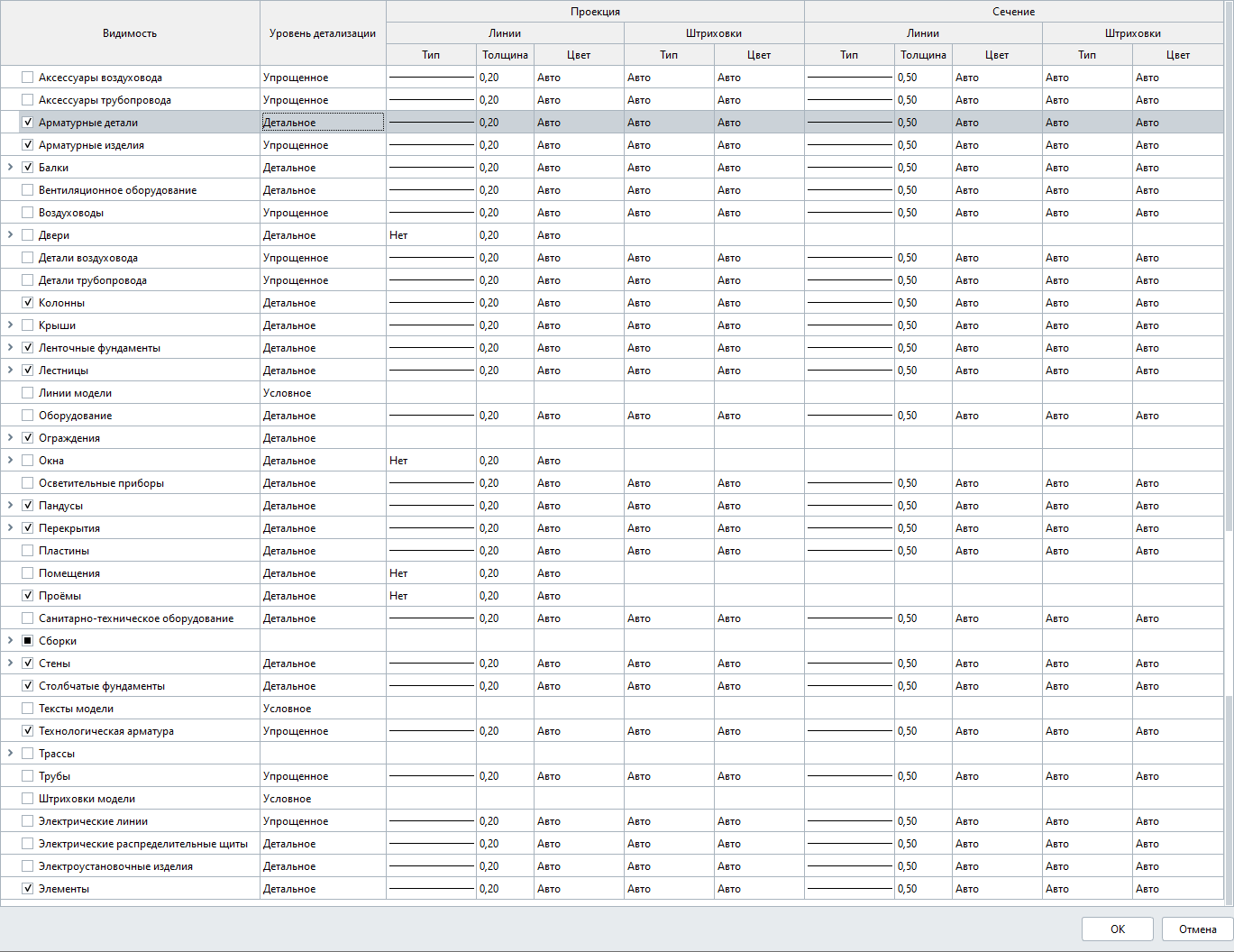

5.3 – При оформлении чертежей железобетонных конструкций:
5.3.1 – для опалубочных чертежей монолитных конструкций важны видимость и характер отображения объектов, которыми были смоделированы несущие конструкции: балки, колонны, ленточные фундаменты, лестницы (те, которые были созданы в модели инструментом «Лестница»), ограждения (те, что были созданы в модели инструментом «Ограждение»), пандусы, перекрытия, проёмы, сборки, стены, столбчатые фундаменты, возможно элементы – моделирующие конструкции уникальной формы (см. п. "Форма конструкций").
5.3.2 – для чертежей армирования (см. настройку совместно с параметром вида «Визуальный стиль» в значении «Каркас»), кроме границ конструктивных элементов, настраивается видимость и характер отображения для таких типов объектов как:
«Арматурные детали» (отдельные арматурные стержни в модели или сборке, а также используемые для автоматизированного армирования в виде параметрических сеток и каркасов, см. подраздел "Монолитные железобетонные конструкции"), для которых при упрощенном уровне детализации показана ось стержня, при детальном – границы стержня. В случае отображения автоматизированного армирования при упрощенном уровне детализации показаны крайние стержни и стержни, обозначаемые при смене шага раскладки арматуры по габаритам конструкции.
«Арматурные изделия» (сетки и каркасы, настроенные в стиле отображения «Арматурные изделия» и применяемые при параметрическом армировании конструкций с помощью стилей армирования способами армирования «Раскладка сеток или каркасов», см. подраздел "Монолитные железобетонные конструкции"), для которых сохраняются принципы, применяемые при уровнях детализации «Детальное» и «Упрощенное» к арматурным деталям. При уровне детализации «Условное», отображение сеток осуществляется в соответствии с условным обозначением по ГОСТ.
«Технологическая арматура» (применяемая при параметрическом армировании перекрытий с помощью стиля армирования, так называемые «лягушки»), для которых сохраняются принципы, применяемые при уровнях детализации «Детальное» и «Упрощенное» к арматурным деталям.
Цвет арматурных стержней, применяемых как при параметрическом, так и при пользовательском армировании, также как и для других объектов модели, при автоматической настройке цвета на виде определяется по цвету того материала, который назначен стержню (см. п. "Арматурные изделия: стержень, каркас, сетка").
5.3.3 – при оформлении схем расположения и чертежей сборных железобетонных конструкций настраивается видимость и характер отображения (в частности, для границ материалов) тех объектов, которыми были смоделированы конструкции (часто для этого может быть использована сборка).

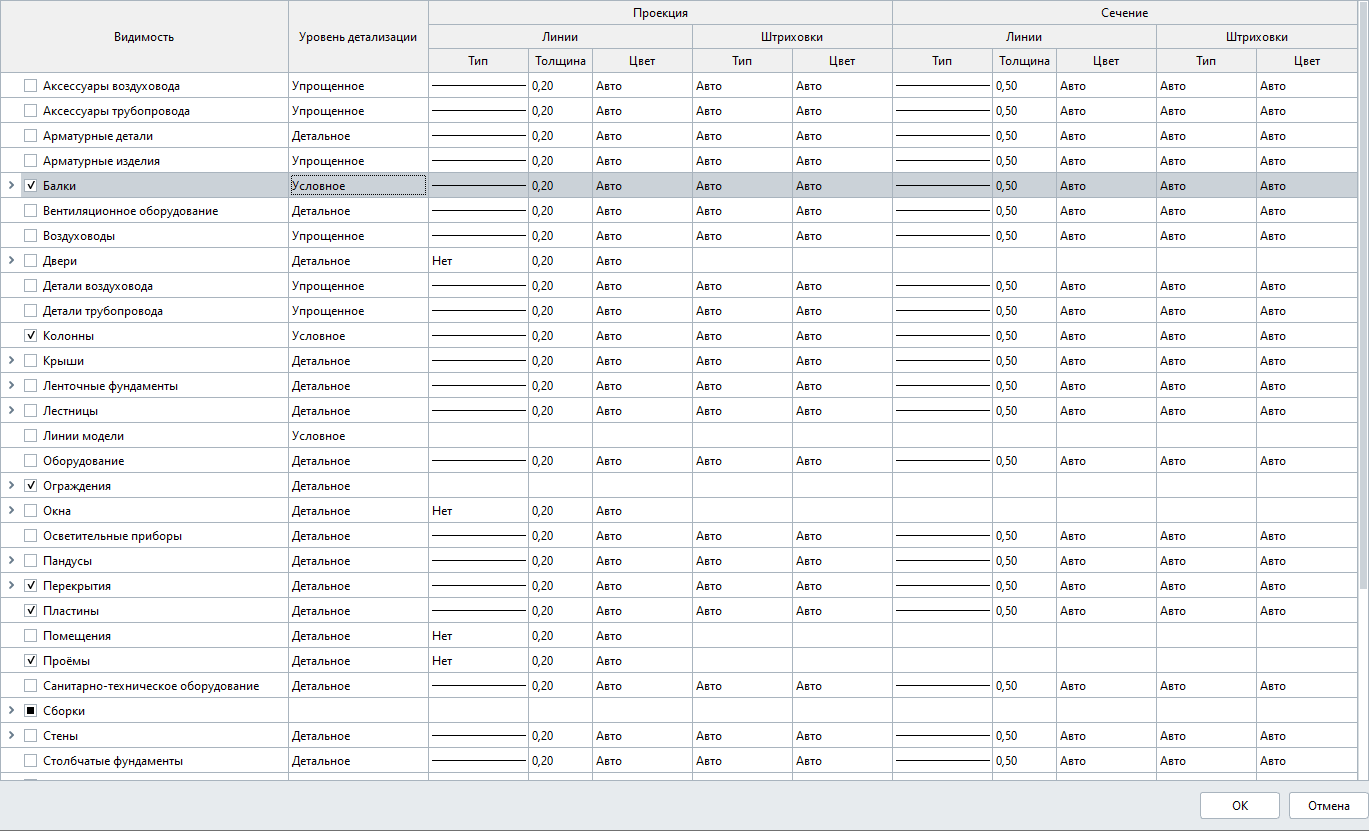

5.4 – Для чертежей раздела «Конструкции металлические» настраивается видимость и характер отображения сборок и входящих в них типов объектов, колонн, балок, пластин и других необходимых объектов (например, арматурных деталей).
Уровень детализации для балок и колонн «Условное» отображает стандартные условные обозначения (срединными линиями, а не линиями границ конструкций, как при детальном отображении) на схеме расположения для стандартных категорий стиля колонны и балки: двутавра, швеллера, уголка и т.д. Пользовательские сечения, созданные в редакторе «Профили» в условном отображении будут обозначены внешним положительным контуром профиля (созданным инструментом «Контур» в редакторе «Профили»). Может быть применен при оформлении схем расположения металлоконструкций.
5.5 – Для оформления аксонометрических видов и чертежей внутренних инженерных систем здания или сооружения, кроме настроек видимости и характера отображения типов объектов, приведенных в шаге 5.1, важными настройками является определение видимости и характера отображения специальных типов объектов, которые были применены при проектировании каждой отдельной инженерной системы в цифровой информационной модели.
Для трубопроводных систем это: аксессуары трубопровода, детали трубопровода, оборудование, санитарно-техническое оборудование, трассы, трубы (чаще трассы или трубы).
Для воздуховодных систем: аксессуары воздуховода, вентиляционное оборудование, воздуховоды, детали воздуховода, трассы (чаще трассы или воздуховоды).
Для электрических систем: осветительные приборы, трассы, электрические линии (чаще трассы или электрические линии), электрические распределительные щиты, электроустановочные изделия, элементы (если компонент инженерной системы был привнесен в модель в виде трехмерной твердотельной модели).

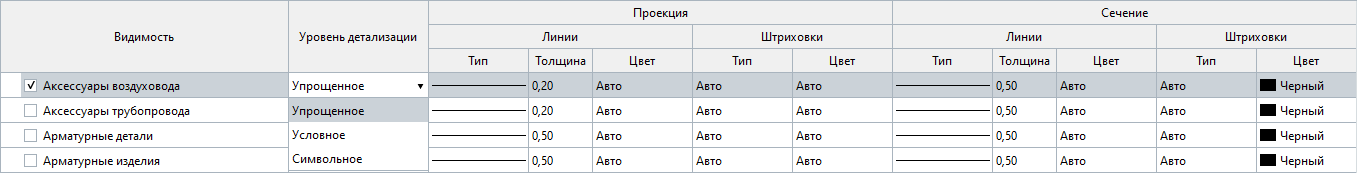

Настройка уровня детализации для объектов ИОС предусматривает:
«Упрощенное» отображение – упрощенный уровень детализации объектов ЦИМ.
«Условное» отображение – в соответствии с правилами УГО (условно-графических обозначений) изображений символов, обозначающих соответствующие компоненты инженерной системы (масштаб обозначений зависит от параметра вида «Масштаб вида») .
«Символьное» отображение – в строгом соответствии с правилами УГО изображений, масштаба и размеров символов, обозначающих соответствующие компоненты инженерной системы.
6 – Параметр «Фильтр» позволяет применить ранее созданный (для применения в модели или спецификации) или созданный для применения на чертеже фильтр для отображения на виде только отобранных правилами фильтрации объектов (подробнее о правилах настройки фильтра см. п. "Управление видимостью объектов модели. Фильтры"). Определяет настройку видимости объектов на чертеже в совокупности с параметром «Стиль отображения» и границами видимости.
7 – Параметр «Смещение плоскости сечения». Этот параметр определяет верхнюю границу видимости, отсчитываемую от плоскости уровня, который применен для вида. Может иметь положительное или отрицательное значение. Задается только для вида уровня. Изначально его значение равно заданному для уровня в модели, но на каждом виде может быть применено собственное значение данного параметра (не повлияет на смещение плоскости сечения в модели и на других видах этого уровня на чертежах).
8 – Параметр «Уровень глубины видимости» – определяет нижнюю границу видимости объектов модели – нижний видимый уровень. Задается только для вида уровня. Изначально его значение равно заданному для уровня в модели, но на каждом виде может быть применено собственное значение данного параметра (не повлияет на смещение плоскости сечения в модели и на других видах этого уровня на чертежах).
9 – От уровня, заданного параметром «Уровень глубины видимости», может быть определена еще большая (при задании значения с минусом) или меньшая глубина (при задании значения с плюсом) параметром «Смещение плоскости глубины видимости». Задается для вида уровня и разреза. Изначально его значение равно заданному для уровня и разреза в модели, но на каждом виде может быть применено собственное значение данного параметра (не повлияет на смещение плоскости глубины видимости в модели и на других видах этого уровня или разреза на чертежах). Для вида разреза смещение плоскости глубины видимости задается в горизонтальном, а не вертикальном направлении.
10 – Границы видимости, которые позволяют ограничить видимость определенных объектов модели прямоугольной областью. С помощью границ видимости, в совокупности с настройками других параметров (в частности, масштаба вида), возможно создать на основе вида уровня фрагмент плана или узел, на основе вида разреза – узел сопряжения конструкций.

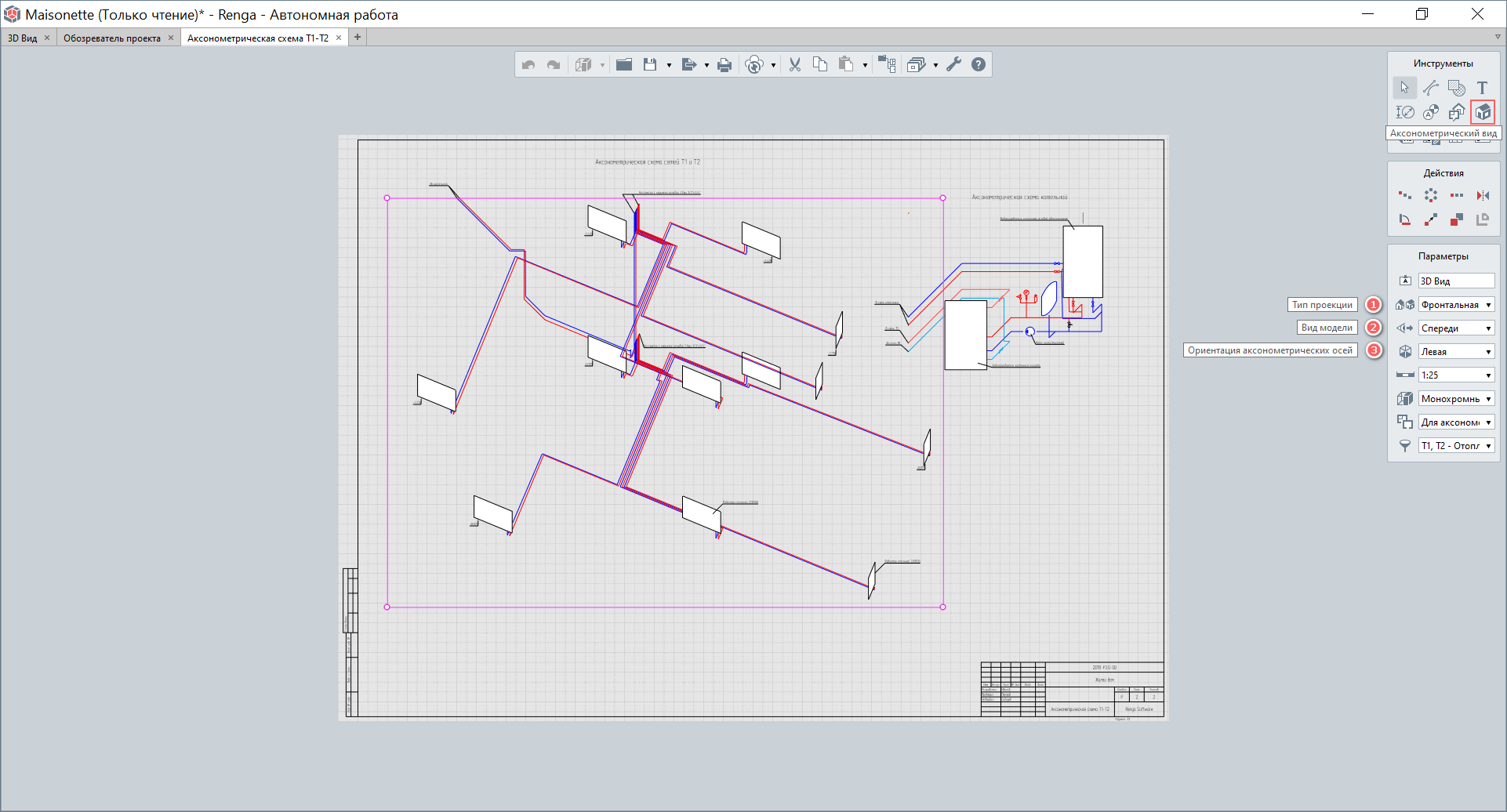

• Инструмент «Аксонометрический вид»
Для более наглядного отображения архитектурного решения или сложного конструктивного узла, монтажной схемы, а также для выполнения нормативных требований по изображению инженерных систем здания, в графическом редакторе существует возможность разместить на чертеже аксонометрический вид цифровой информационной модели.
С помощью данного инструмента возможно получить из модели любой из аксонометрических видов, которые описаны в межгосударственном стандарте единой системы конструкторской документации «Аксонометрические проекции». Как правило, аксонометрические проекции трубопроводных систем (сетей водоснабжения и водоотведения) выполняют в косоугольной фронтальной изометрии с левой системой осей. Допускается выполнять схемы в прямоугольной изометрической проекции без искажения по осям X, Y и Z. В программе Renga можно получить 44 уникальные проекции. И из каждого вида такой проекции возможно сформировать различные схемы, управлять видимостью и уровнем детализации объектов на чертеже, накладывать фильтры и получать отдельные узлы или фрагменты здания.
Определение параметров аксонометрического вида происходит в соответствии с правилами и рекомендациями, приведенными для инструмента «Вид».
Параметры, которые применяются только при настройке аксонометрического вида:
1 – Параметр «Тип проекции»: изометрическая или диметрическая с определенным градусом.
2 – Параметр «Вид модели»: спереди, справа, слева, сзади. См. расположение ЦИМ относительно осей проекта на 3D виде (п. 3.2).
3 – Параметр «Ориентация аксонометрических осей». Задает направление наблюдаемого поворота осей (правый – по часовой стрелке, левый – против часовой стрелки).

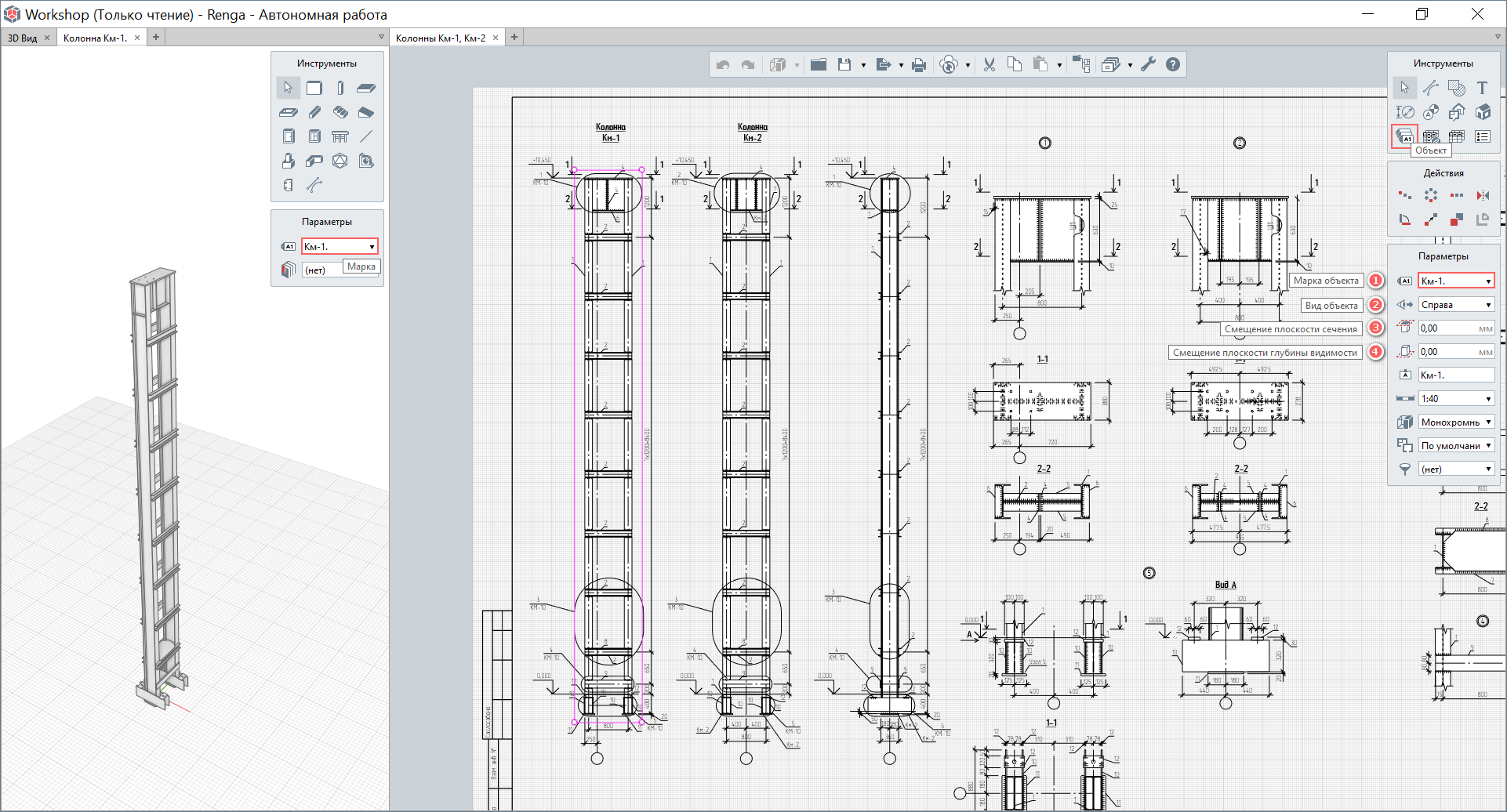

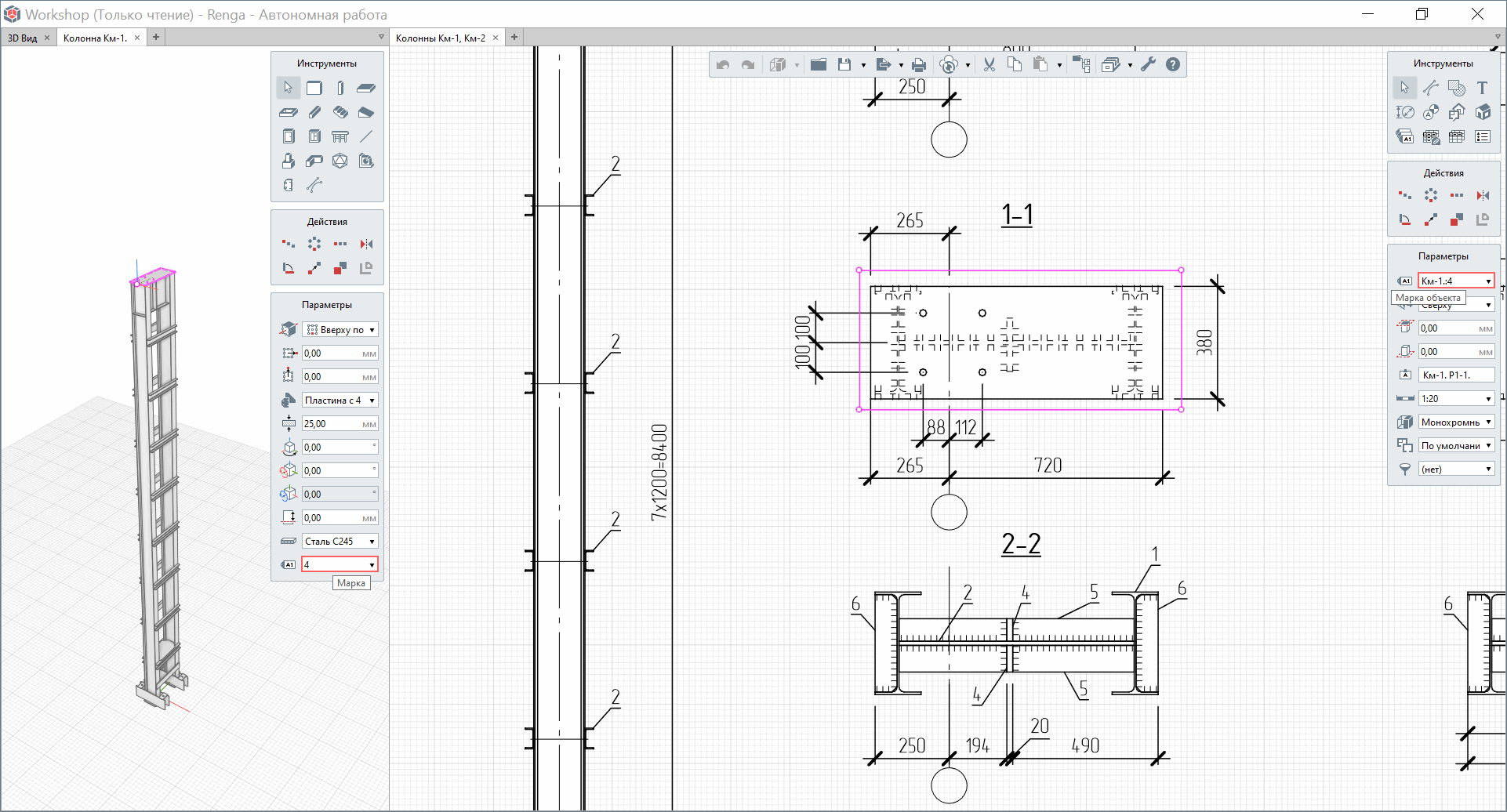

• Инструмент «Объект»
1 – Параметр «Марка». Для того чтобы получить вид отдельного объекта модели, сборки или составляющей сборки на чертеже предназначен инструмент «Объект». Основной его особенностью является то, что вид объекта определяется по марке, заданной для одноименного параметра объекта модели, сборки или составляющей сборки (обращение к составляющему сборку объекту также происходит по марке, через двоеточие после марки сборки).
Помимо параметров, характерных для вида уровня, разреза или фасада на чертеже (см. инструмент «Вид»), вид объекта обладает собственными параметрами, которые позволяют настроить из одного вида и общий вид объекта и виды его сечений:
2 – Параметр «Вид объекта». Определяет направление взгляда на объект (см. местные оси объекта или сборки).
3 – Параметр «Смещение плоскости сечения». По умолчанию плоскость сечения установлена на ближней грани объекта по выбранному направлению взгляда. Изменение значения смещает плоскость сечения по направлению взгляда.
4 – Параметр «Смещение плоскости глубины видимости». По умолчанию плоскость глубины видимости установлена на дальней грани объекта по направлению взгляда. Изменение значения приближает плоскость глубины видимости к ближней грани объекта.
При оформлении чертежа возможно использовать наложение нескольких видов друг на друга, при возникновении такой необходимости.
Для нанесения размеров и обозначений на чертеже применяются специализированные инструменты, работа с которыми рассматривается далее (п. "Обозначения и инструменты оформления чертежа").
Базовые изложенные знания о работе с видами на чертежах приведены в видеоролике «Аксонометрические виды и проекции на чертеже».
Обозначения и инструменты оформления чертежа

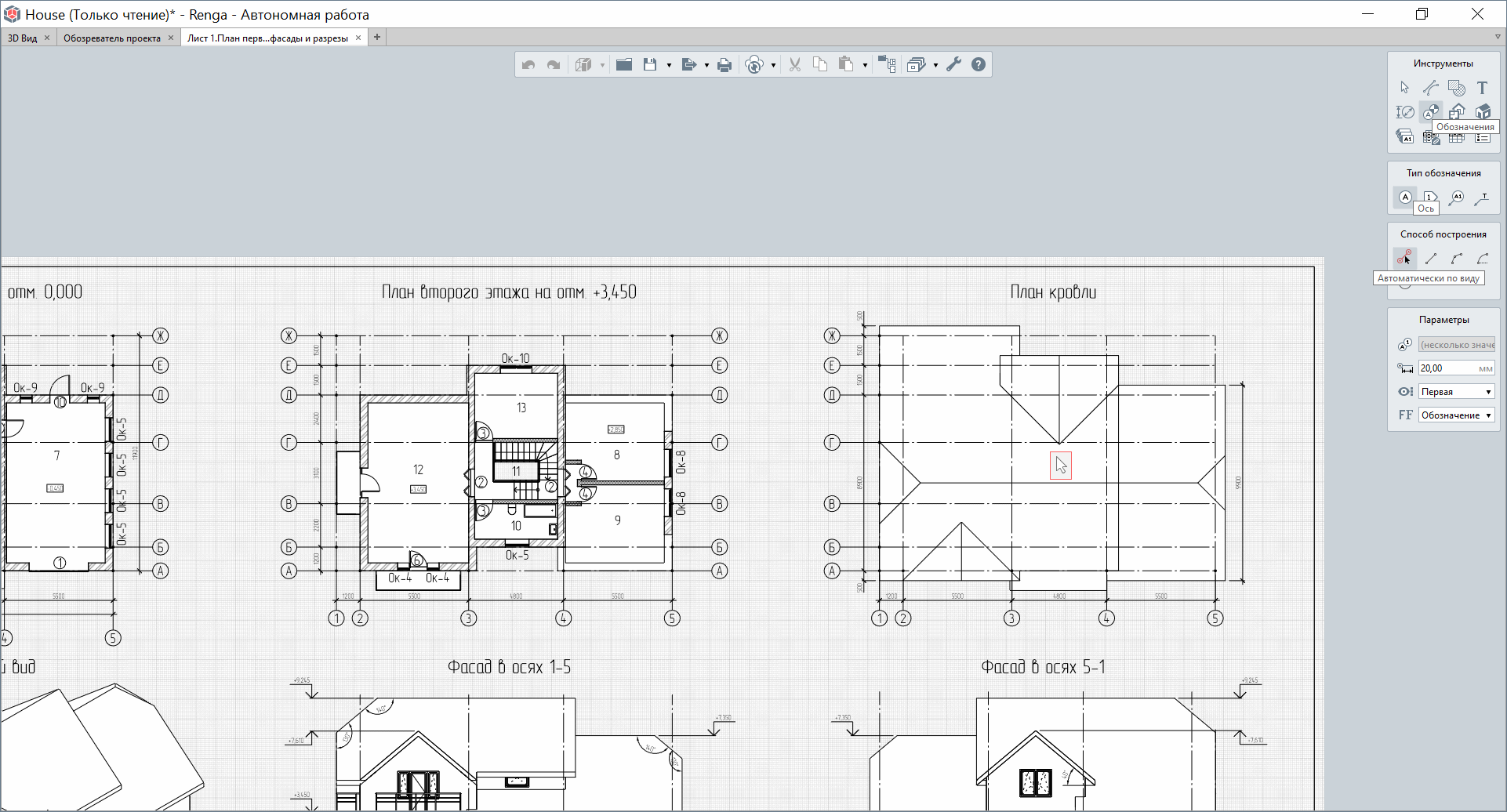

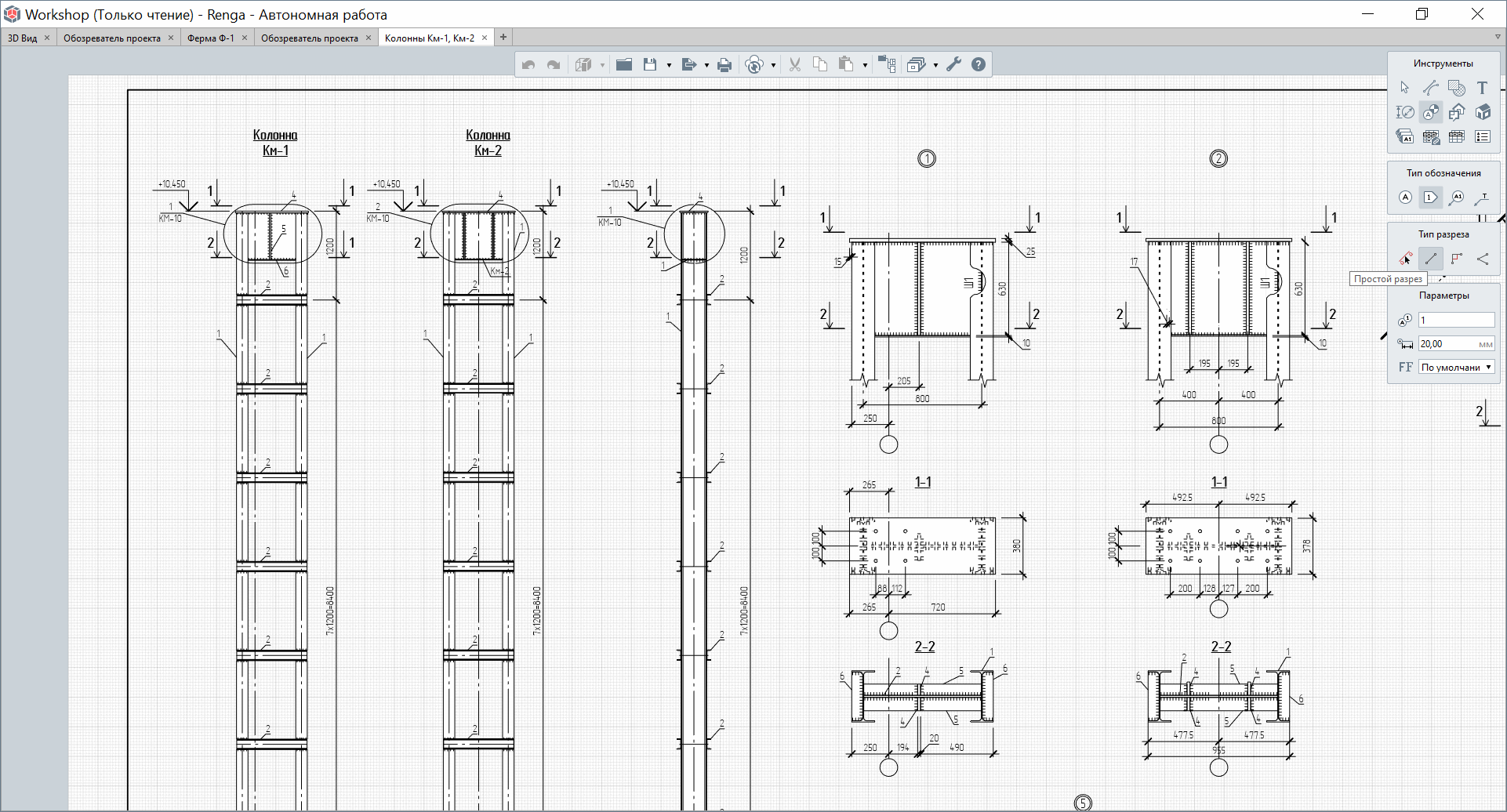

• Обозначения осей и разрезов
Обозначения осей и разрезов могут быть перенесены из модели (см. п. "Обозначения в модели") с помощью соответствующих инструментов «Обозначение -> Ось» или «Обозначение -> Разрез» при выборе способа построения «Автоматически по виду».
Обозначения осей и разрезов могут быть нанесены в виде отдельных обозначений, не связанных с моделью (в этом случае, при изменении осей и разрезов в модели, изменения не отобразятся на чертеже). Это потребуется, например, при оформлении разреза объекта.

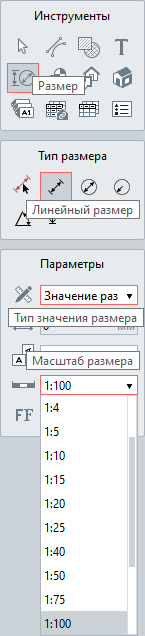

• Размеры и высотные отметки
Размеры, также как обозначения осей и разрезов, могут быть перенесены на вид чертежа из модели (например, размеры здания или сооружения по осям; другие размеры не рекомендуется оставлять на 3D виде модели для использования в качестве опорных при оформлении чертежей, только для промежуточного образмеривания, см. п. "Измерения во вкладке "3D Вид"). Для этого применяется тип размера «Автоматически по виду». При этом, если размеры в модели привязаны корректно (точно к граням и углам объектов), то при изменении положения или габаритов объектов в модели, размеры на чертеже автоматически перестроятся.
Большинство размеров должны быть выбраны подходящего типа (линейный, диаметральный, радиальный, угловой) для оформления определенного вида на чертеже, с обязательным указанием масштаба того вида, на который наносится размер. Тогда на чертеже будут отображены корректные значения размеров объектов модели.
Значение размера может быть изменено (введено с клавиатуры, а не определено автоматически из модели), для этого требуется указать параметр «Тип значения размера» - «Текст». Рекомендуется взвешенно применять данную возможность.

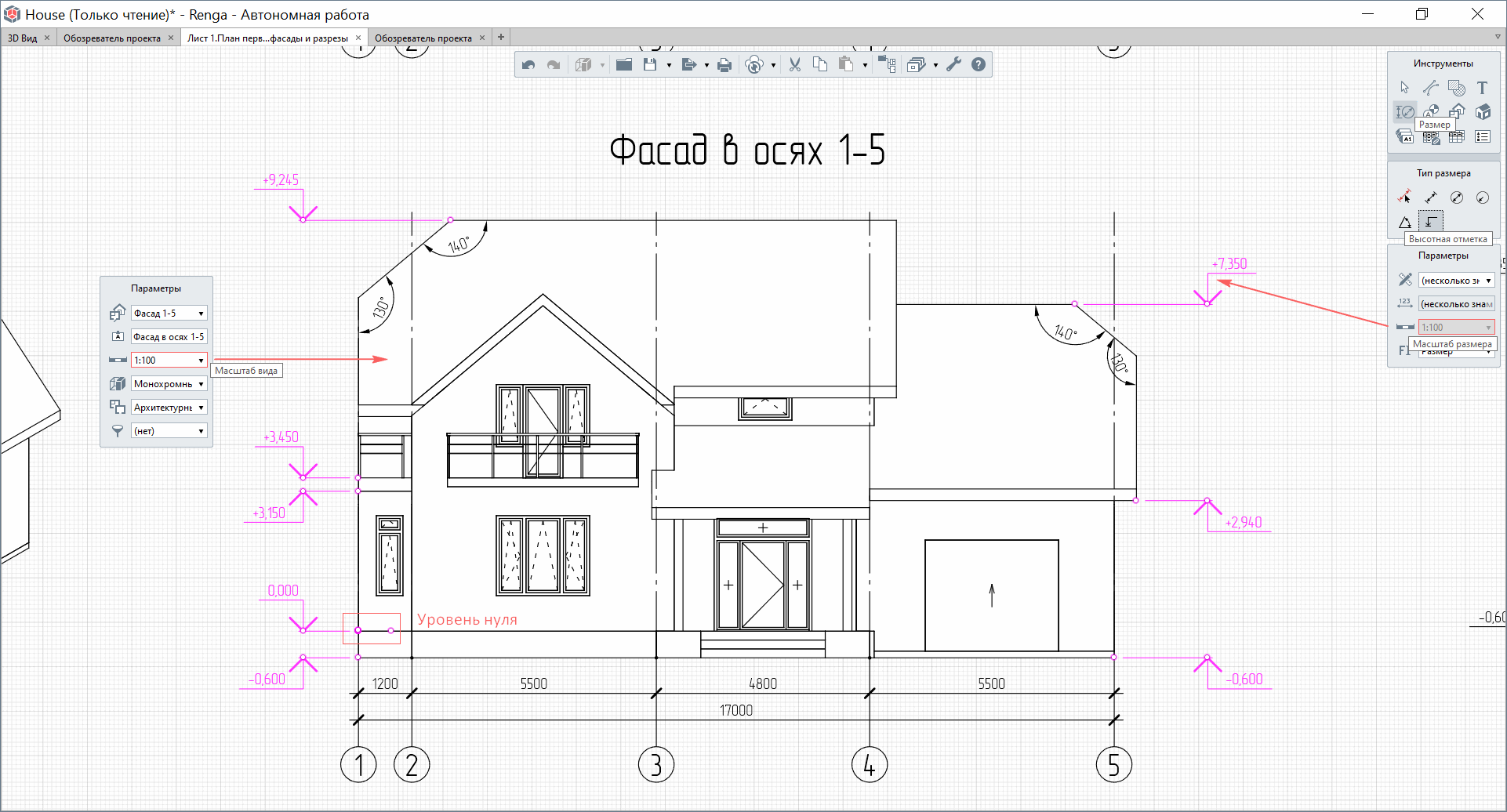

На разрезах и фасадах существует возможность нанести «Высотную отметку». Значение высоты будет отображено на основе данных модели по виду.
Для этого необходимо знать уровень нуля и от него вести построение высотной отметки, также указав нужный масштаб высотной отметки, соответствующий масштабу вида. Рекомендуется сводить все высотные отметки в одну изначальную точку построения (нулевую отметку) для одного вида.
• Маркировка объектов

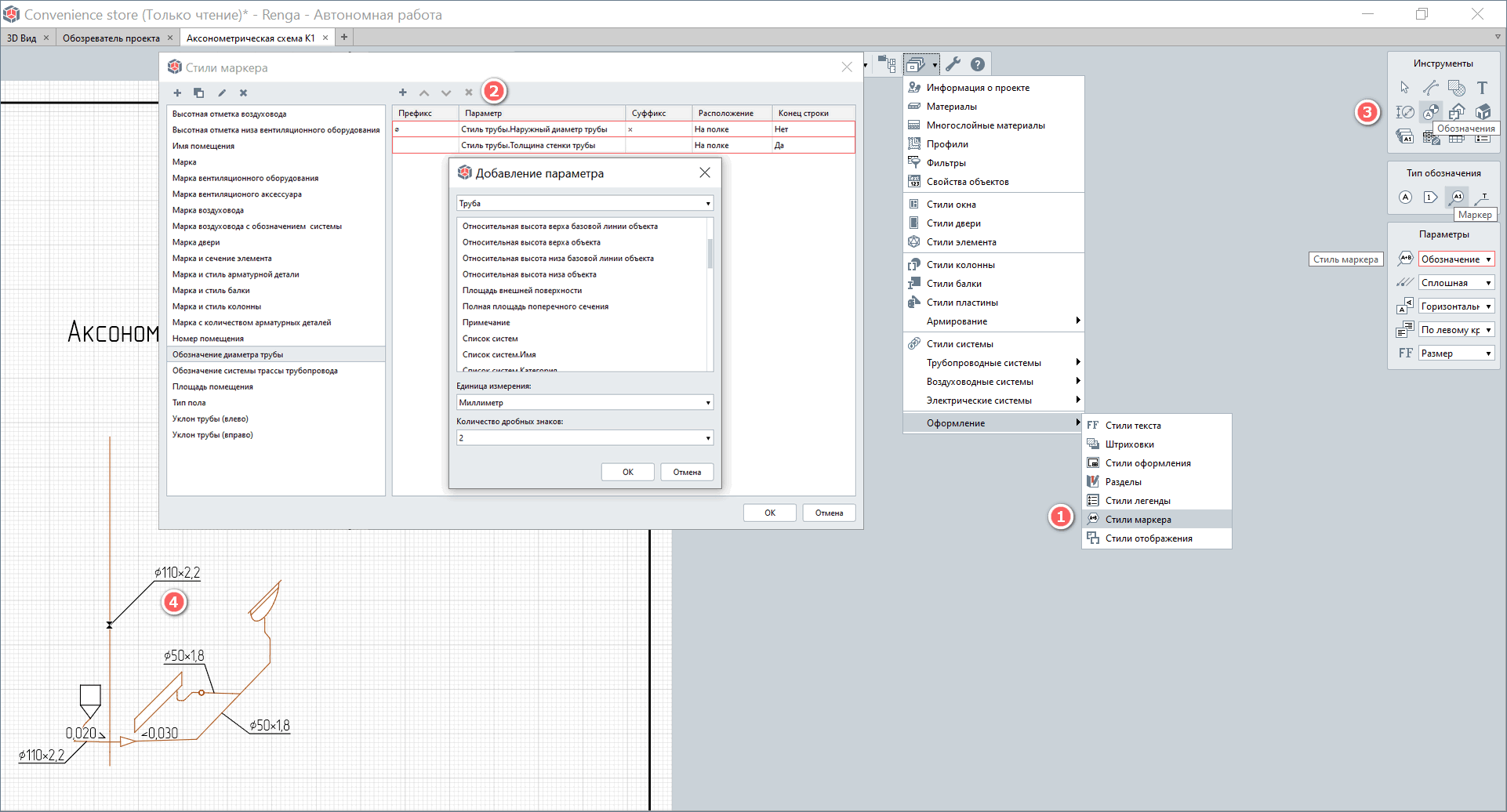

С помощью инструмента «Маркер» можно вывести на чертеж значение любого атрибута, которым обладает объект (параметра, расчетной характеристики, свойства, см. п. "Цифровая информационная модель здания или сооружения", "Свойства объектов").
1 – В шаблоне каждого нового проекта настроен стандартный набор стилей для определения наиболее часто применяемой маркировки при проектировании зданий и сооружений (марок конструкций, помещений, типов полов, окон, арматуры, уклонов инженерных сетей, оборудования и многого другого). Этот набор может быть расширен или изменен. Рекомендуется настроить этот набор в шаблонах проектов организации.
2 – Каждый стиль маркера может содержать неограниченное число строк с определенными атрибутами объектов. В свою очередь, данные строки могут формировать как однострочный, так и многострочный маркер. Добавление, удаление и изменение порядка строк осуществляется соответствующими командами редактора стилей или из контекстного меню самой строки.
Для определения атрибута, формирующего маркер, необходимо указать тип объекта, информация о котором будет замаркирована на чертеже, его маркируемый атрибут, и, при необходимости, единицы измерения с количеством дробных знаков параметра.
Поля префикс и суффикс отвечают за пояснительную информацию к марке, а также за формирование нормативного вида марки. Двойным щелчком мыши по данному полю активируется ввод текста для суффикса или префикса, вызов правой кнопкой мыши контекстного меню позволит использовать обозначение из стандартного набора.
По умолчанию текст марки будет расположен на конце выноски. Существует возможность выбрать другой тип расположения. Поле «Конец строки» определяет будет ли осуществляться переход на новую строку после вывода значения атрибута (при значении «Да») или же маркер будет конструироваться дальше в строчку (при значении «Нет»).
3 – Параметры обозначения маркера включают в себя «Стиль маркера», вид линии выноски, а также ориентацию, выравнивание и стиль текста.
4 – При выборе значения стиля маркера «По умолчанию», на виде уровня или объекта будет отображаться значение параметра «Марка», заданная пользователем в модели для определенного объекта. При отсутствии значения данного атрибута или самого атрибута у объекта, выбранного на виде, маркер выведет значение «?». Это значит, что следует откорректировать стиль маркера или заполнить значение целевого атрибута в модели, если атрибут задан в стиле маркера корректно.
Стили маркера возможно копировать из проекта в проект, для этого достаточно скопировать обозначение маркера с чертежа одного проекта на чертеж в нужном проекте и стиль будет добавлен в набор стилей маркера для дальнейшего его применения. Также стили маркера копируются из проекта в проект вместе с чертежом, как и другие примененные на копируемом чертеже стили оформления.
Дополнительные примеры применения маркера см. в видеоматериале «Маркер».
• Инструменты «Выносная надпись», «Линия», «Штриховка» и «Текст»
Дополнительными инструментами оформления являются «Линия», «Штриховка», «Текст» и «Обозначения -> Выносная надпись». C помощью данных инструментов, при необходимости, происходит конечное оформление узлов, фрагментов и других видов из модели. Рекомендуется применять эти инструменты только в том случае, когда невозможно применение инструментов, автоматически отображающих информацию об объектах модели на видах (таких, как «Маркер» в случае с инструментом «Выносная надпись»).
Размещение спецификаций, легенд и таблиц

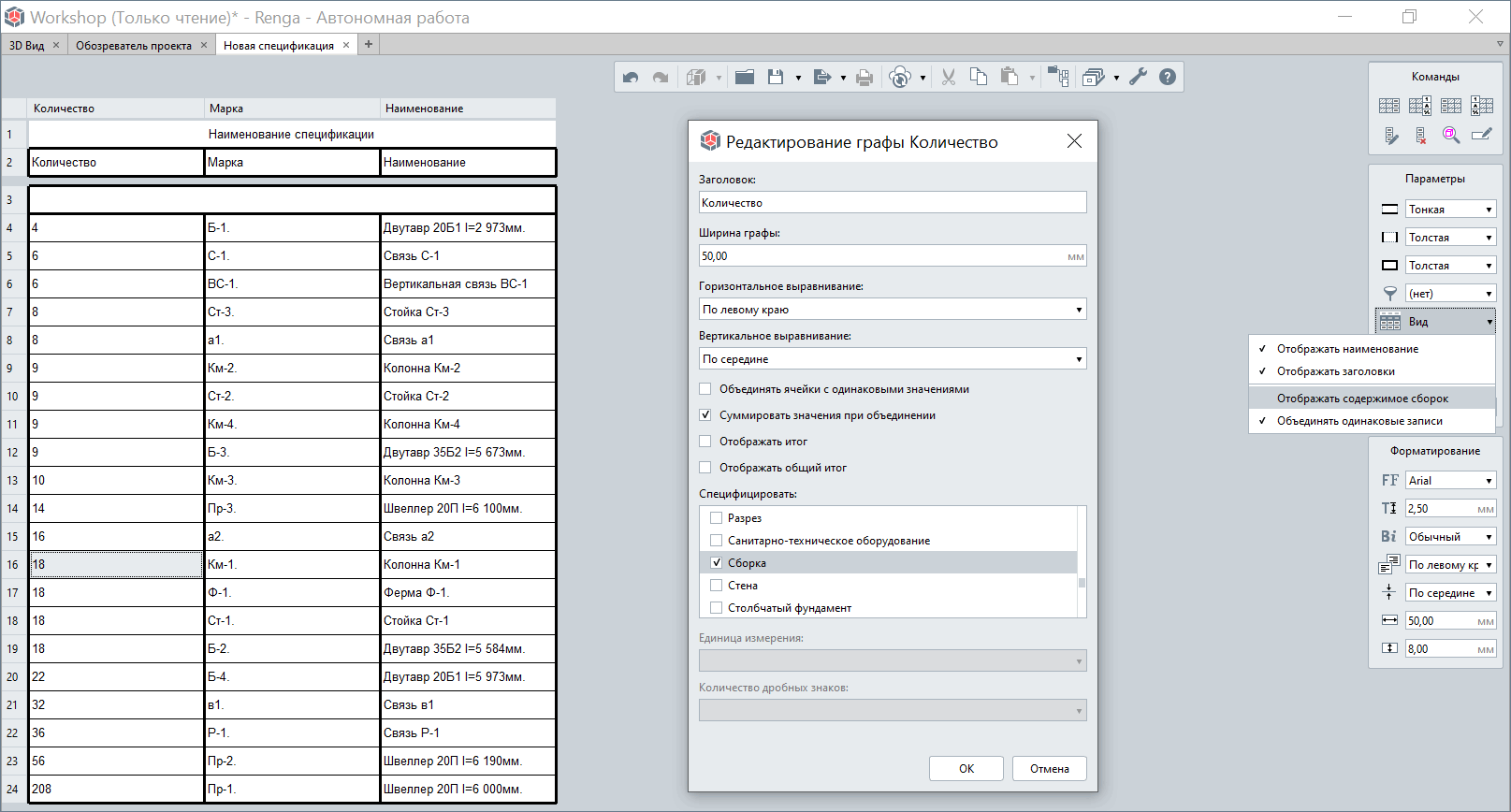

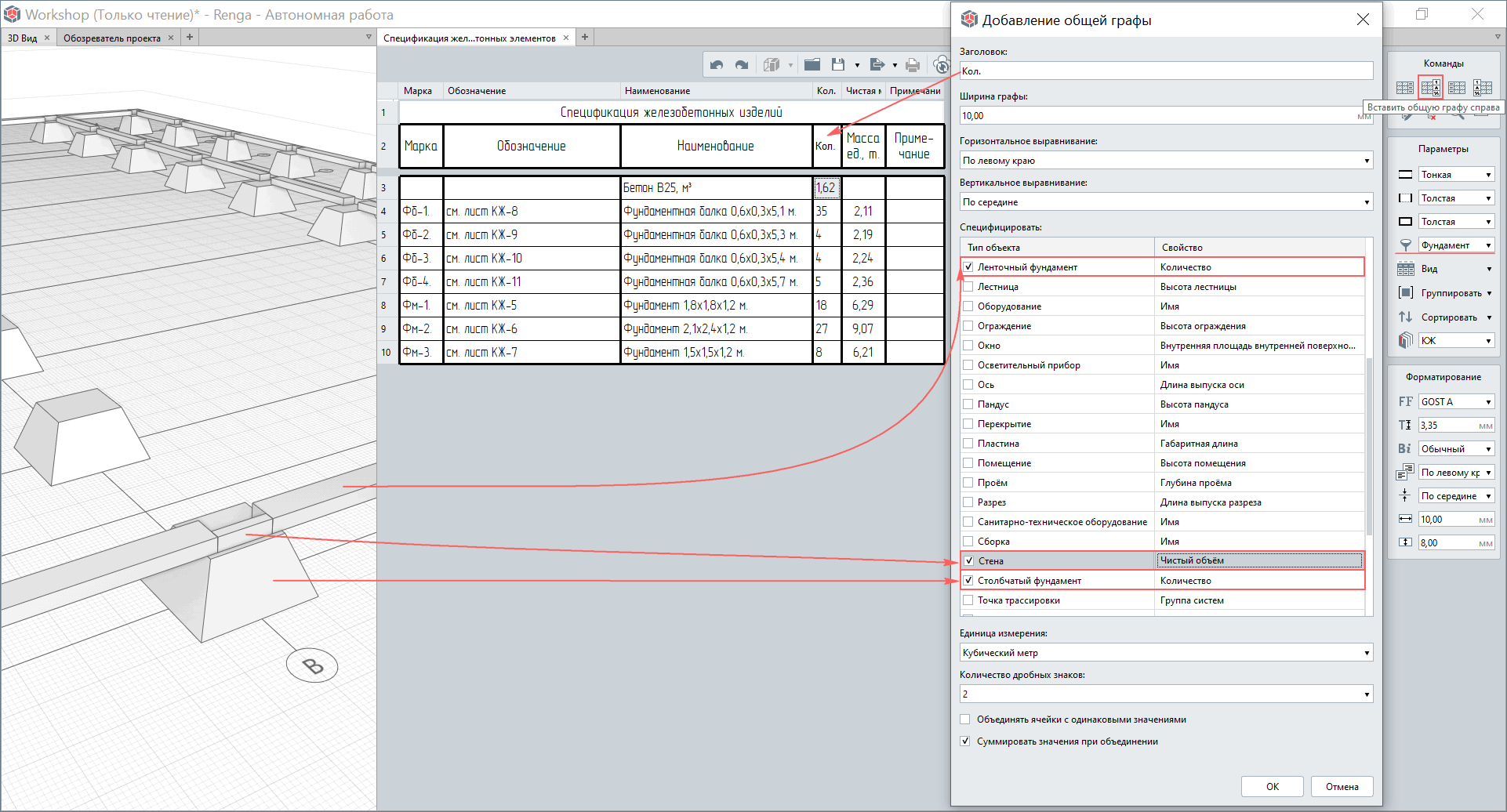

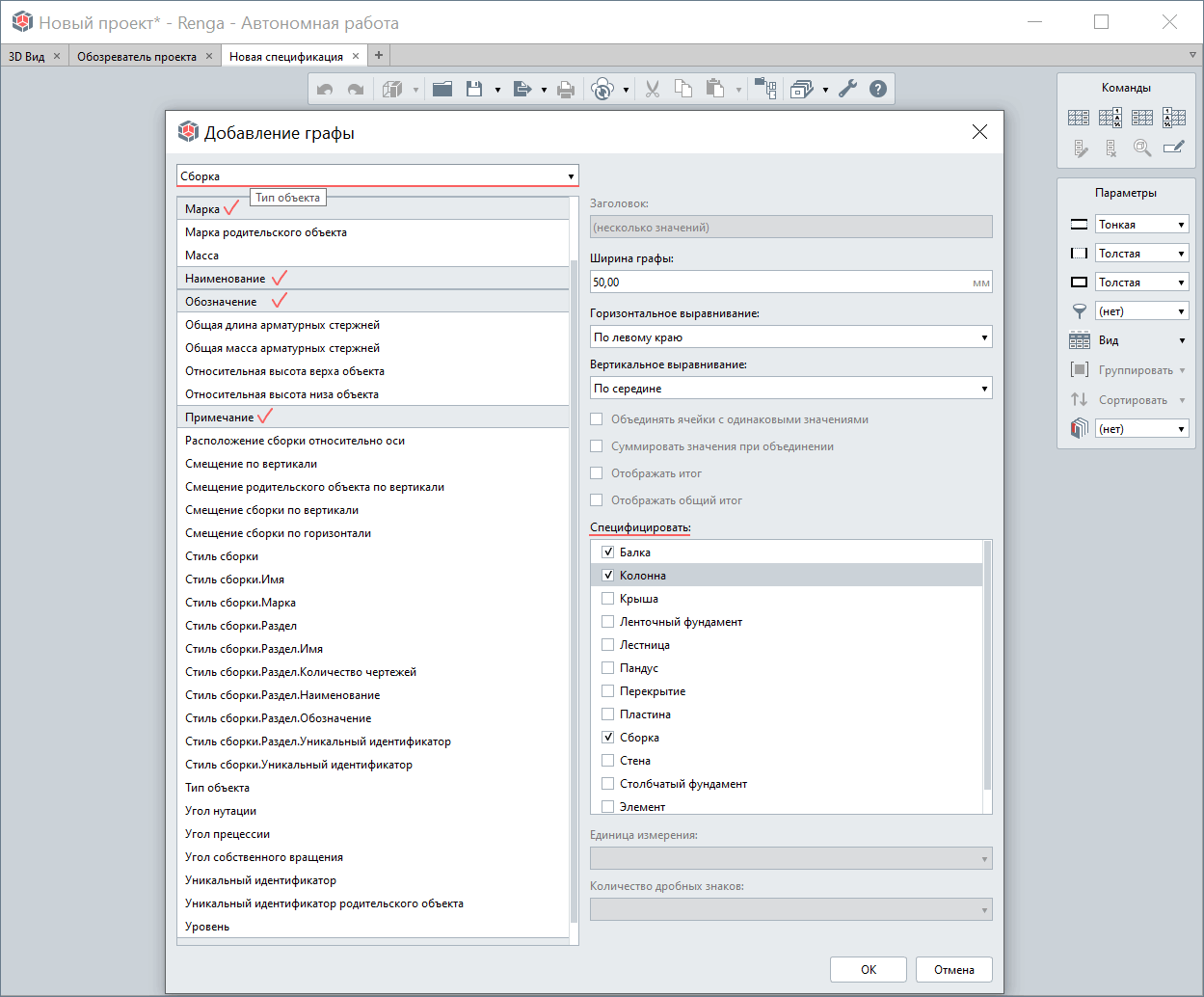

• Размещение спецификаций на чертеже осуществляется с помощью инструмента «Спецификация» с выбором требуемой спецификации, созданной в проекте (см. п. 7.1.1). Вид спецификации полностью определяется при ее создании и редактировании в отдельном редакторе (возможно перейти к редактированию спецификации, вызвав правой кнопкой по размещенной на чертеже спецификации контекстное меню и выбрав пункт «Открыть»).

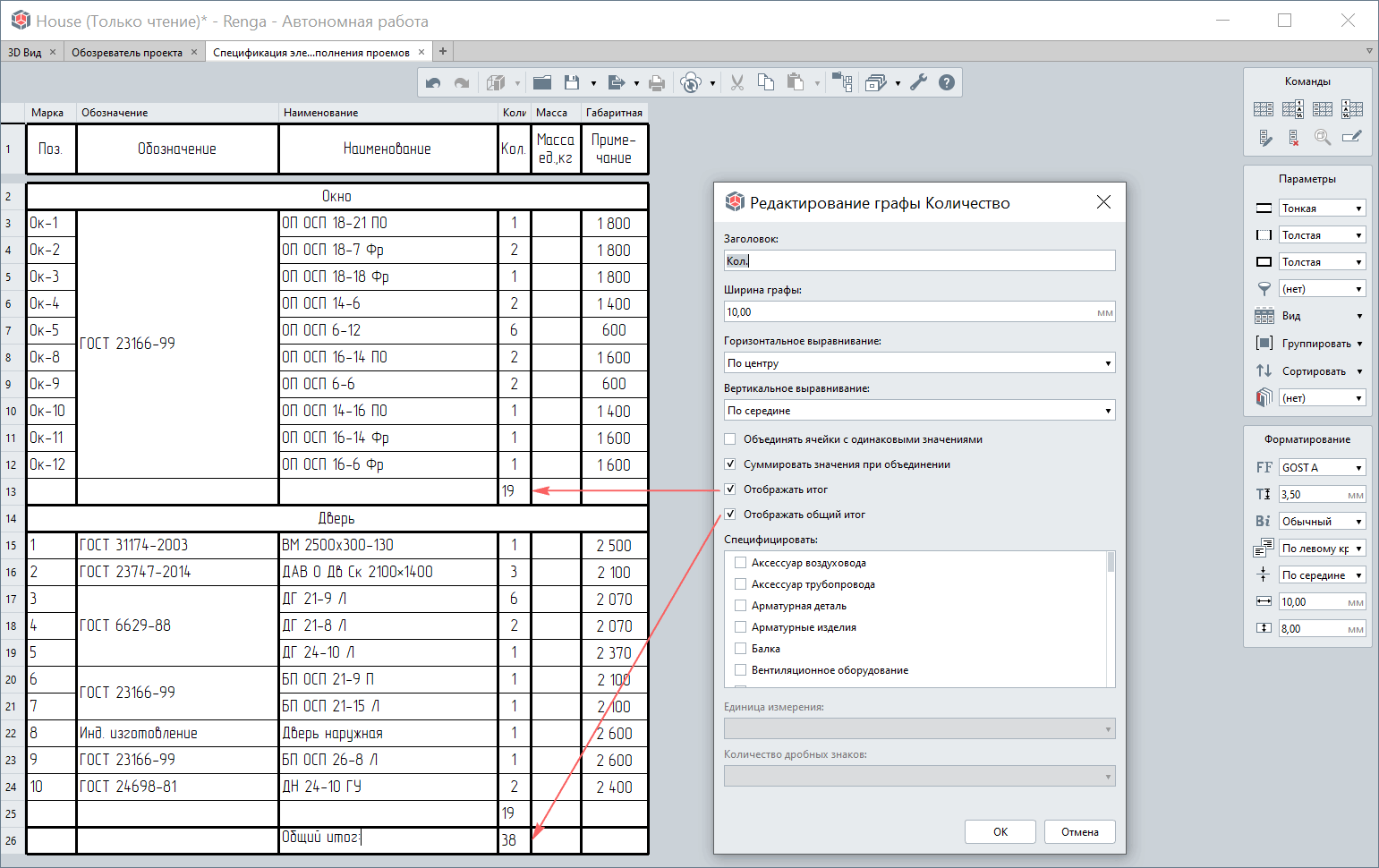

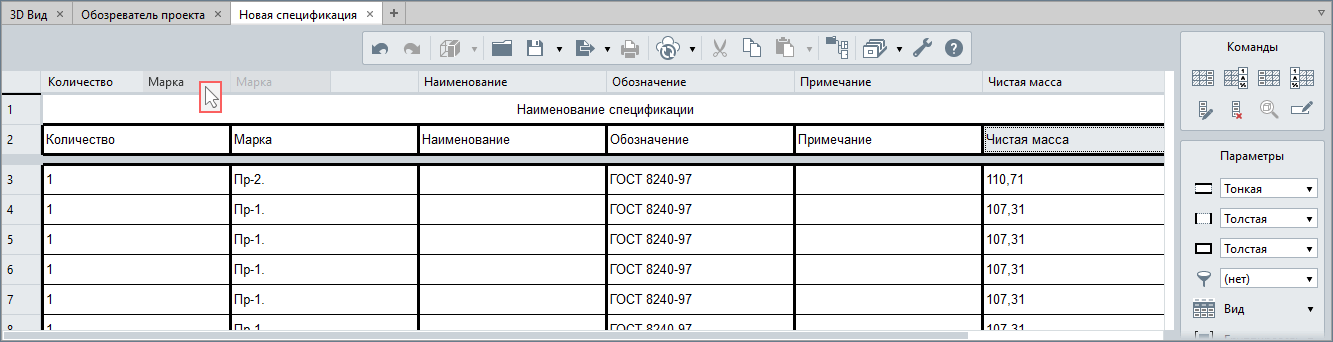

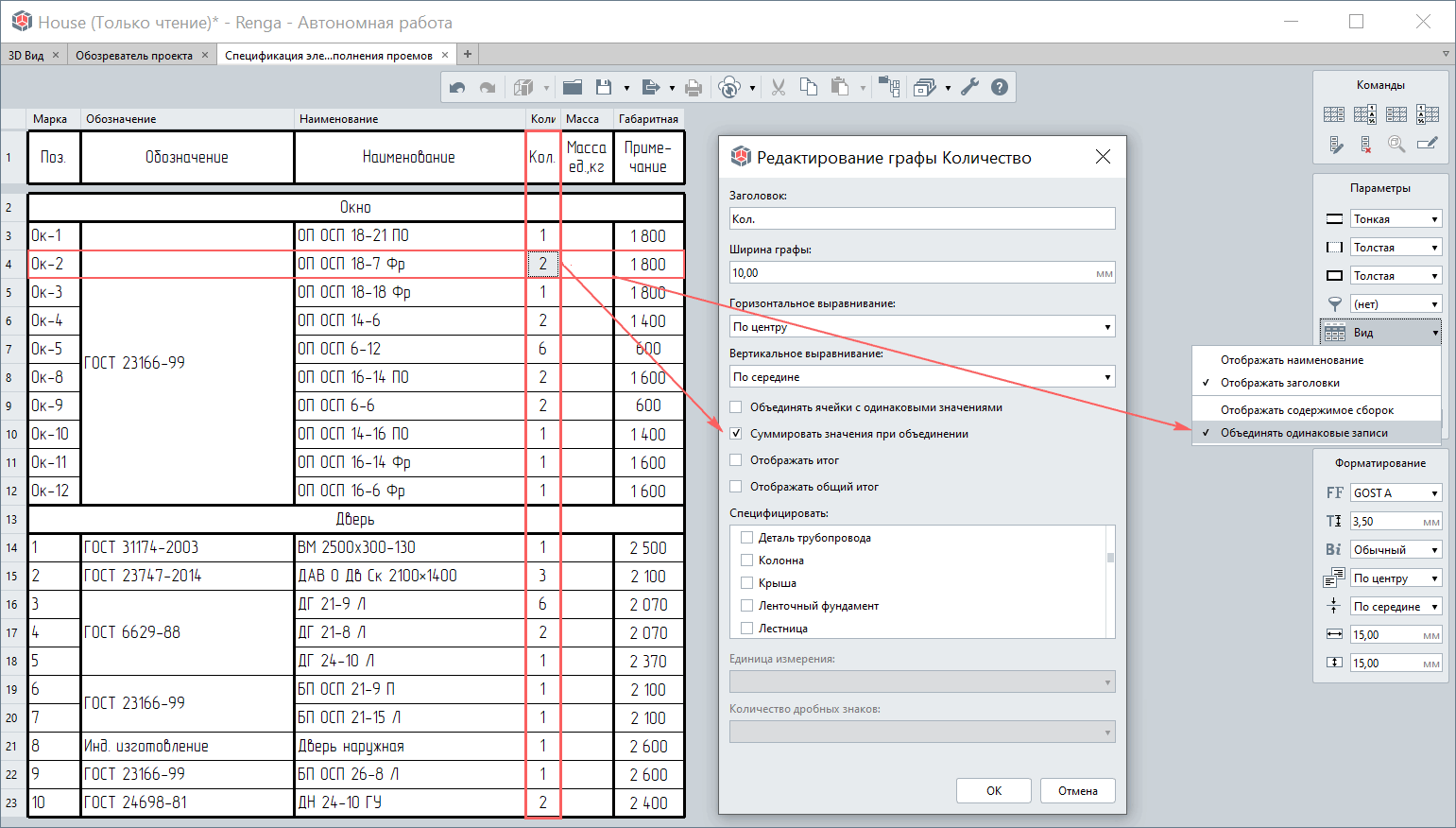

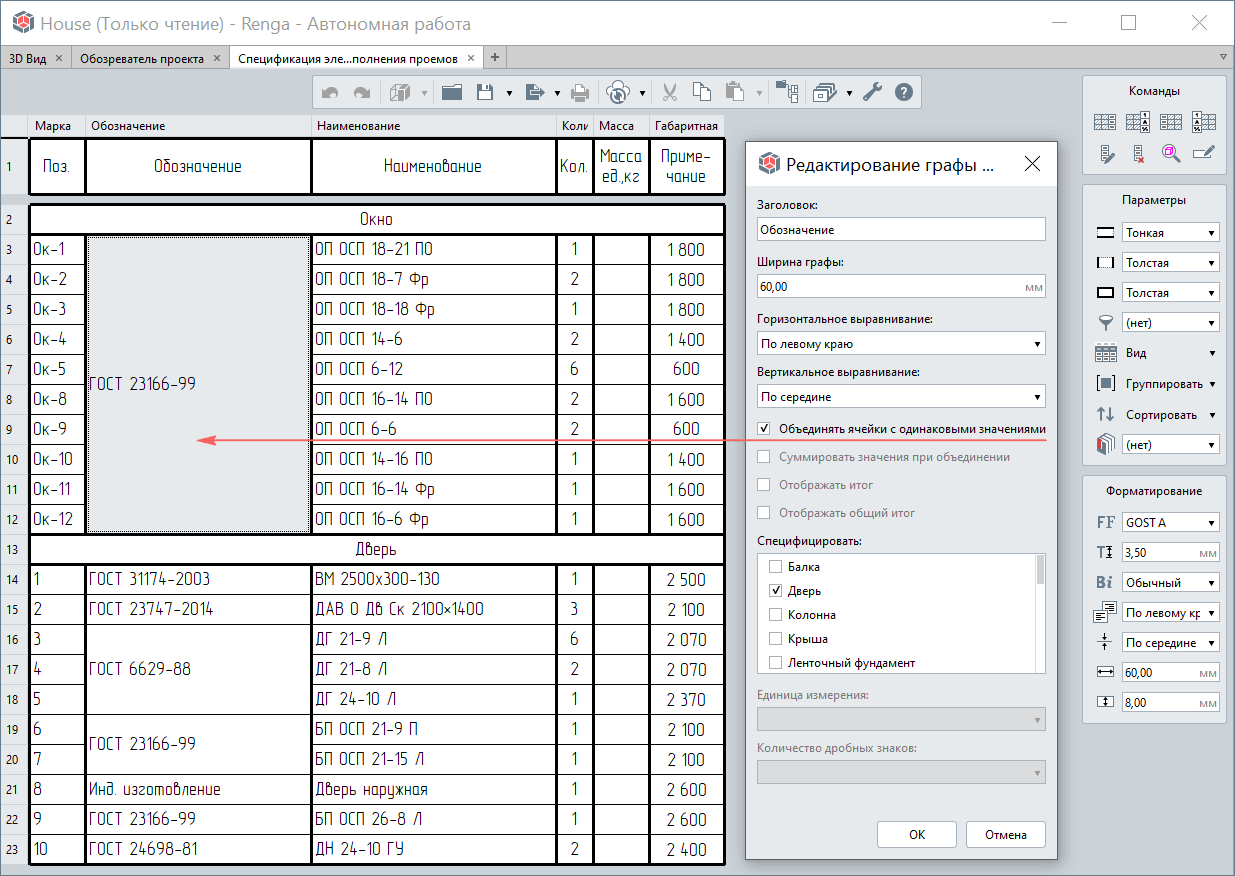

При изменении спецификации (применении фильтров, группировки и других любых изменений в редакторе спецификаций) все ее виды, размещенные на всех чертежах, приобретут данные изменения. Это следует учитывать при внесении изменений в спецификацию после оформления чертежей.
У вида спецификации на чертеже существуют границы видимости, которые используются для отсечения части информации, которую не требуется отображать на данном чертеже. Или для вписывания объемной спецификации в формат листа чертежа (в таком случае создается несколько видов одной спецификации и с помощью границ видимости спецификация блоками размещается на листе).

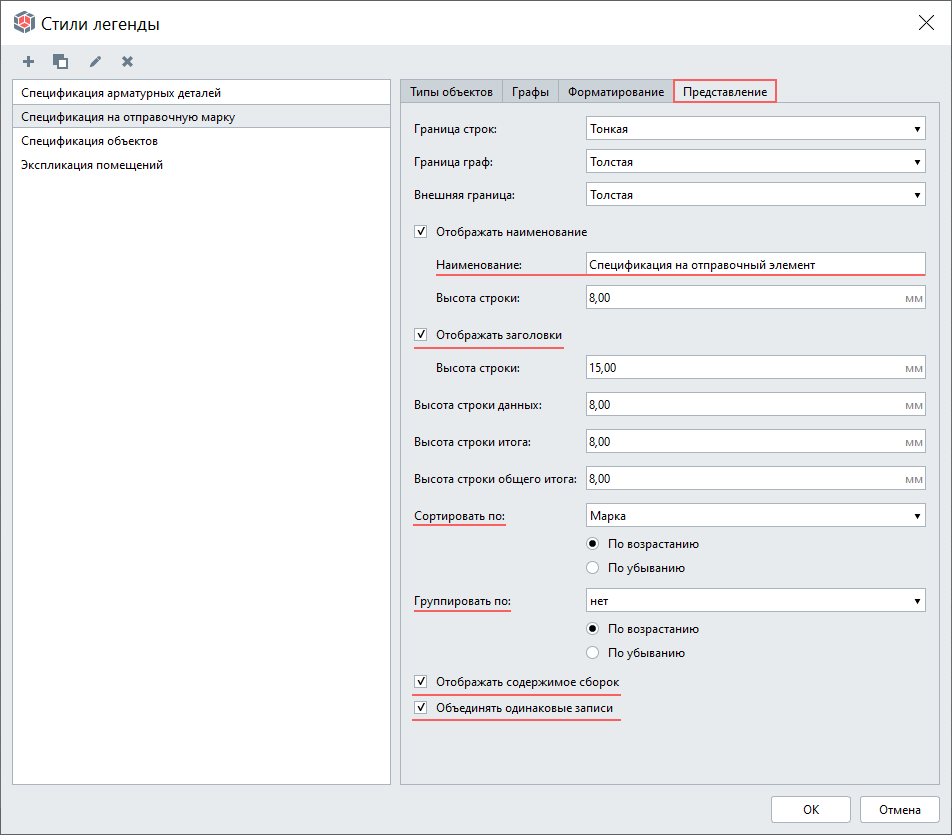

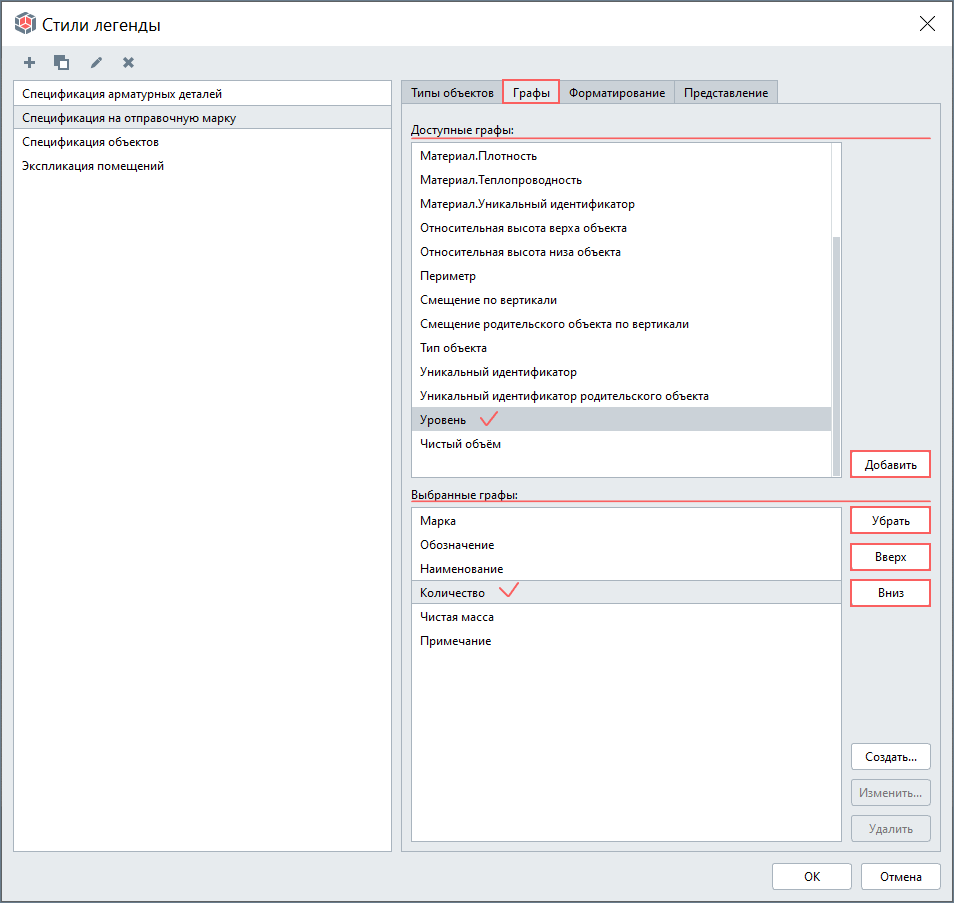

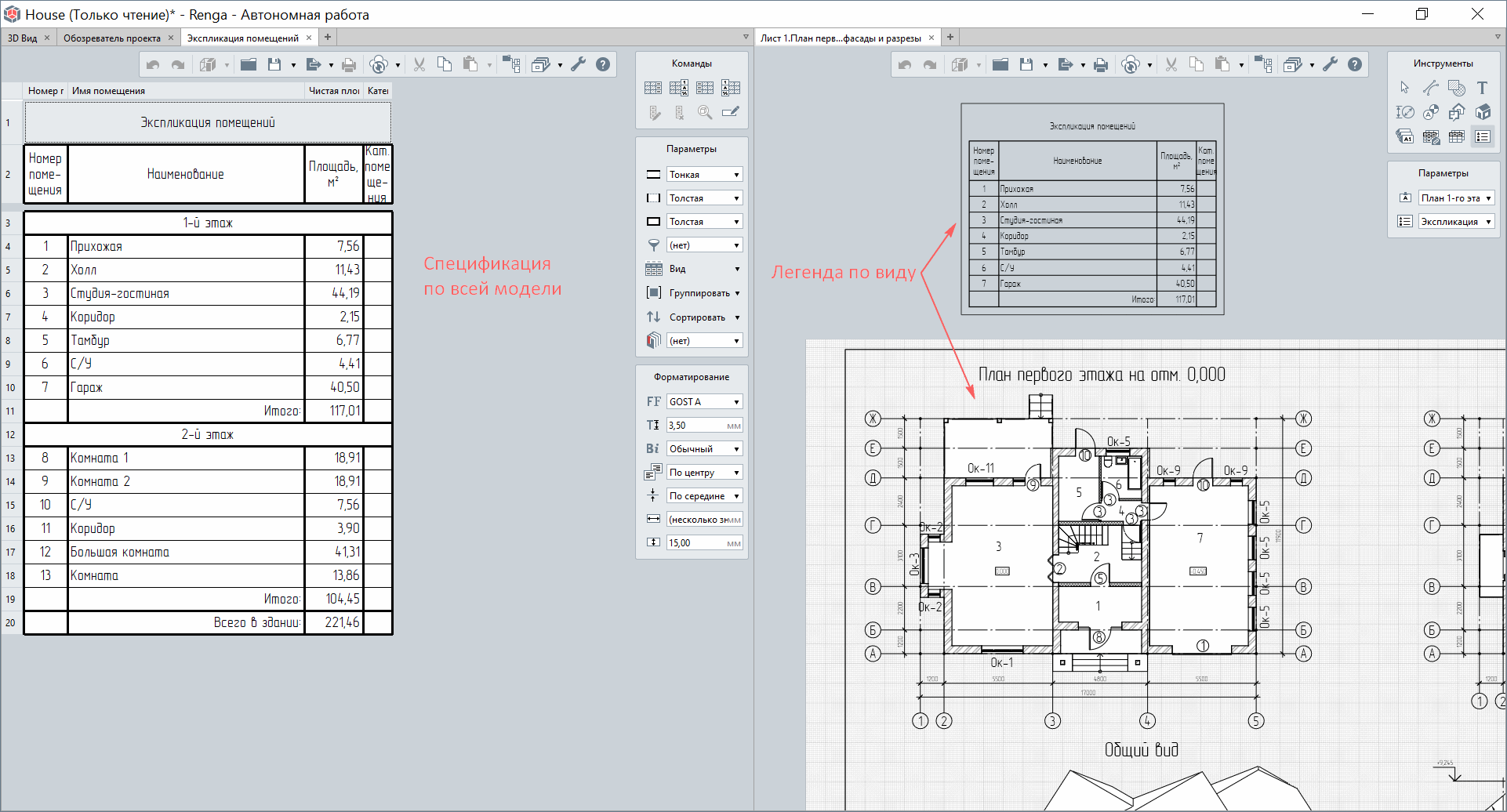

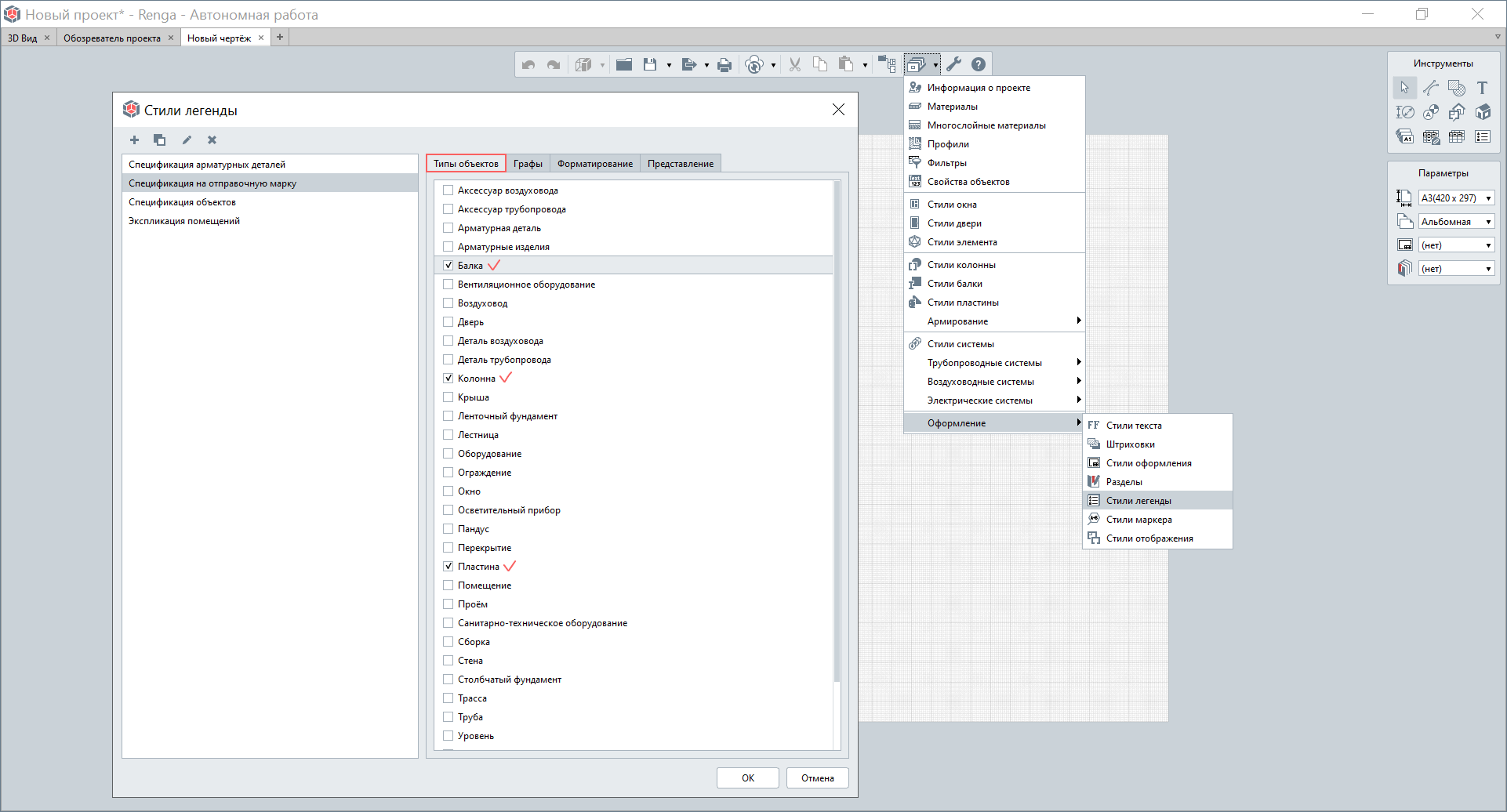

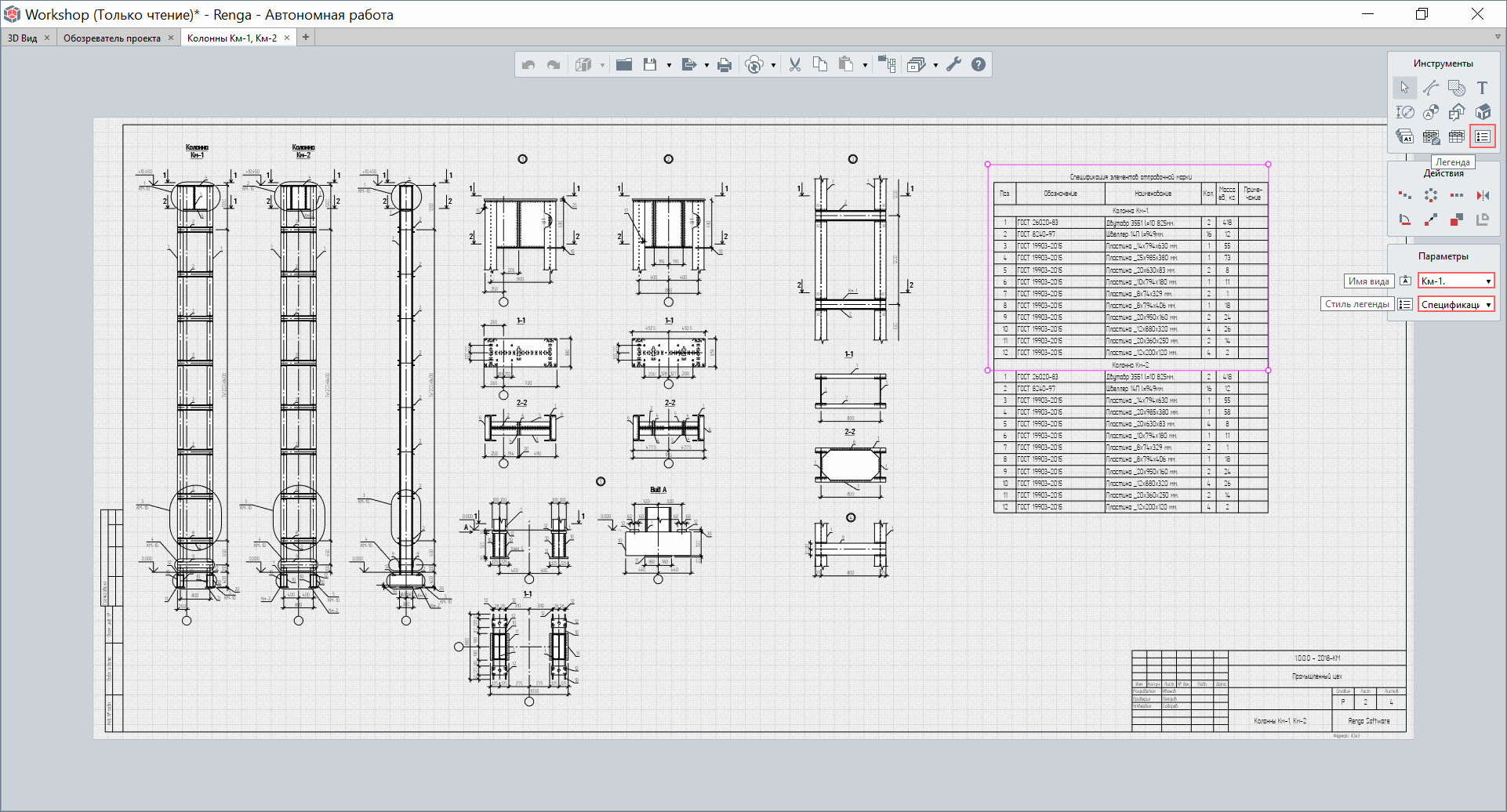

• Размещение легенды на чертеже осуществляется с помощью инструмента «Легенда». При размещении требуется указать имя вида, размещенного ранее на чертеже (см. в параметрах нужного вида) и стиль легенды (см. подробнее о его настройке в п. "Легенды").

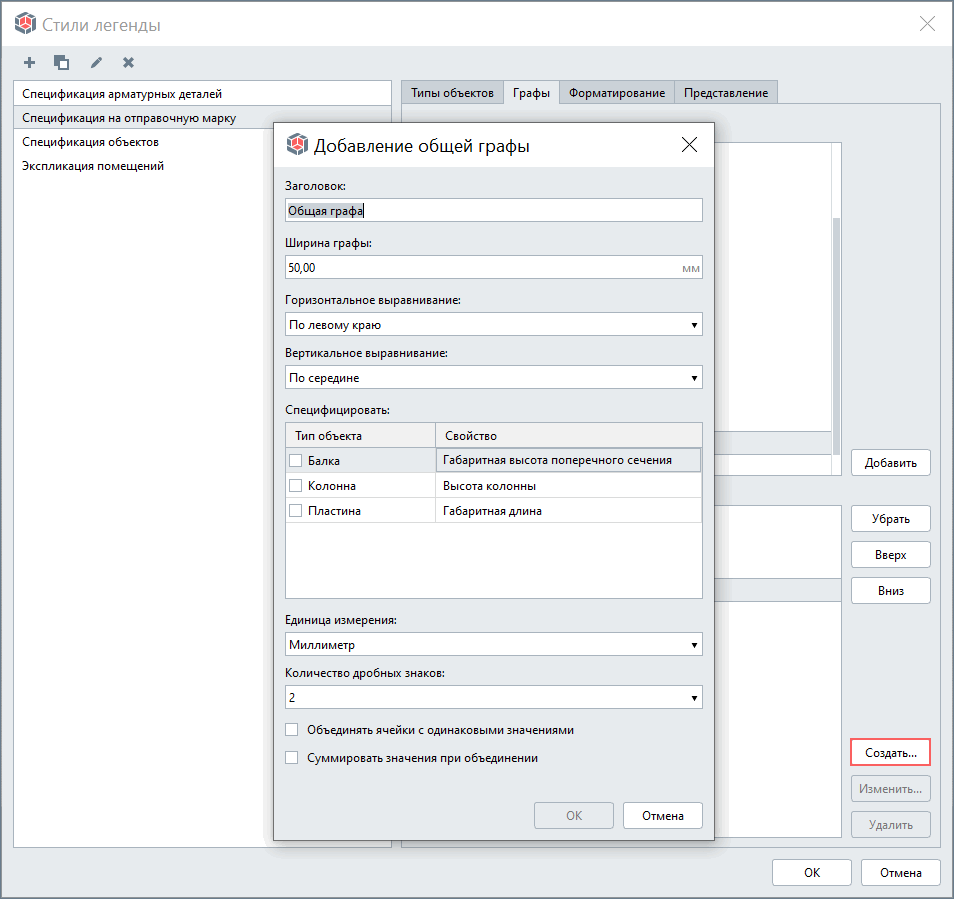

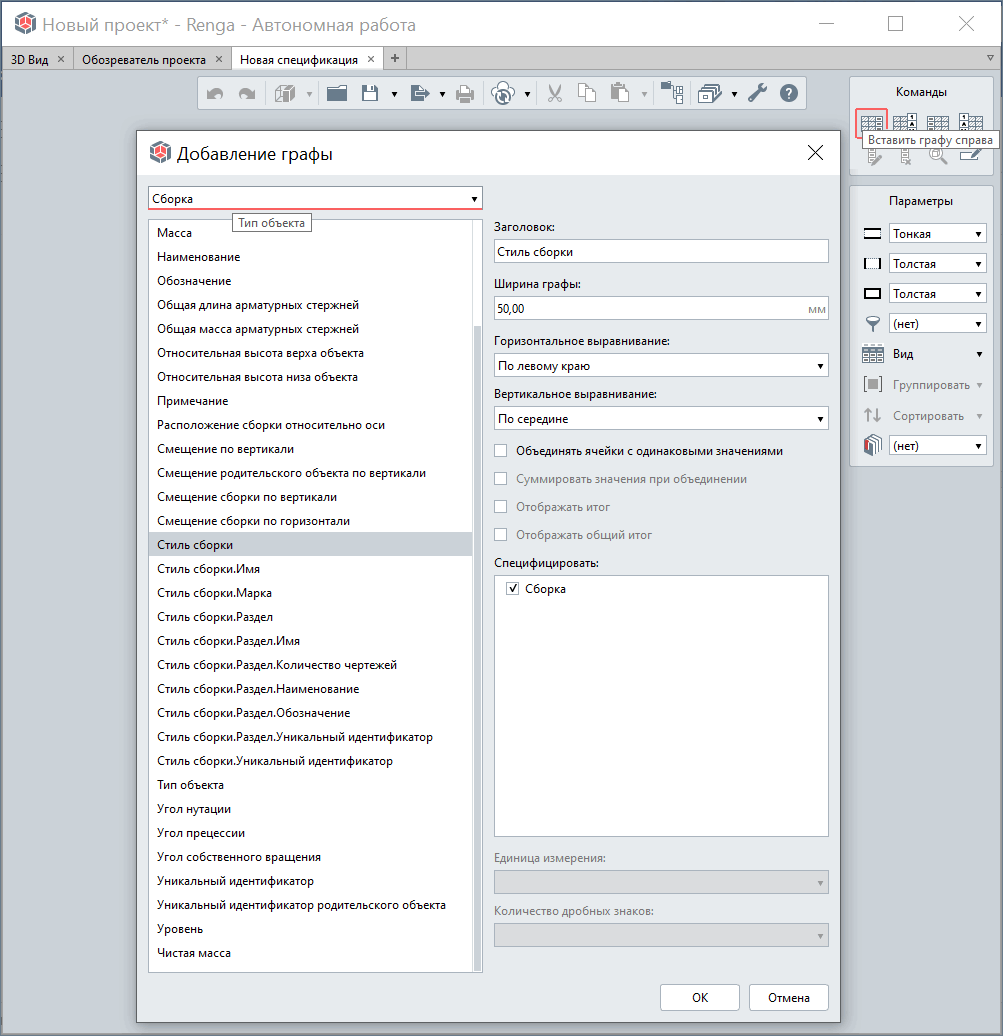

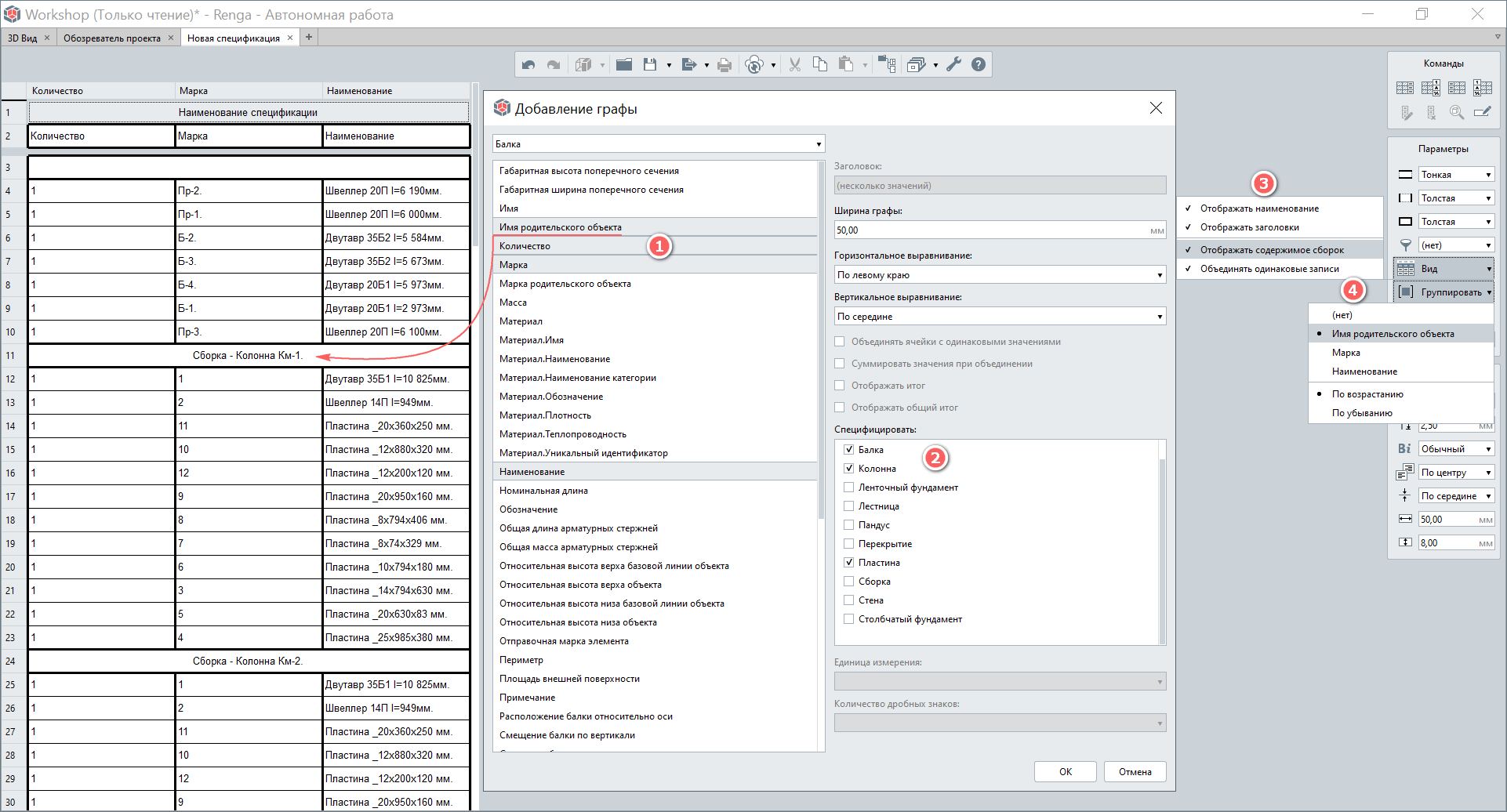

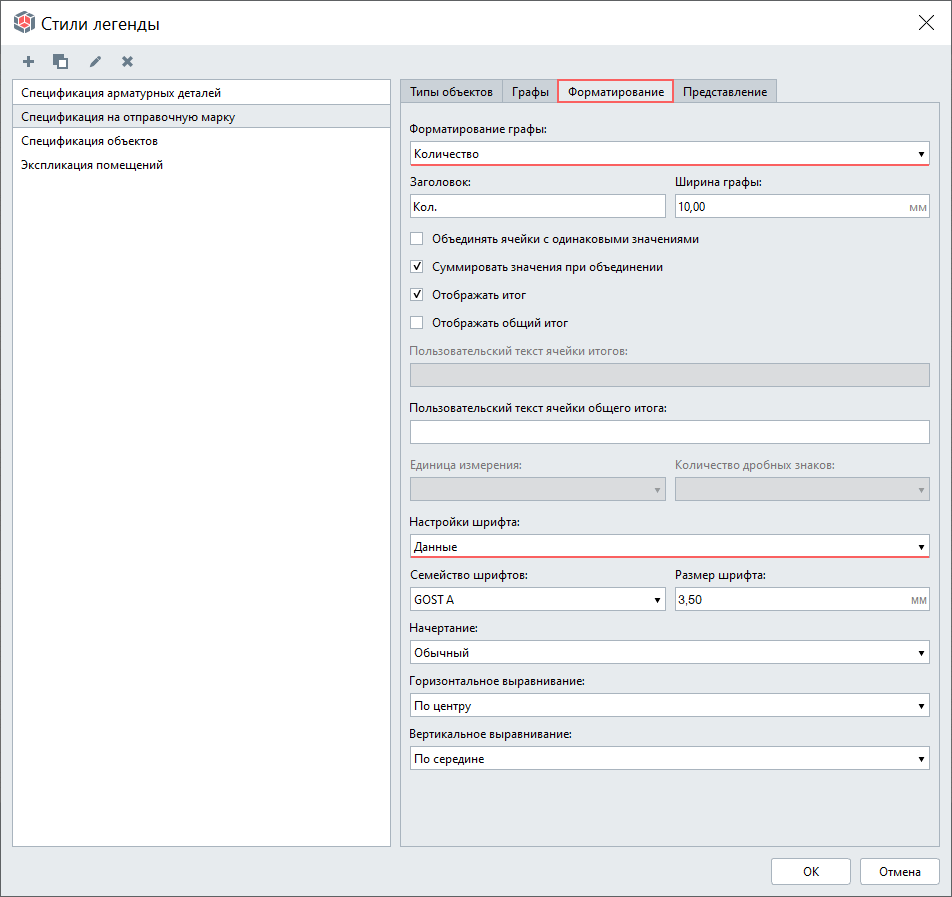

Для формирования нужной на чертеже спецификации возможно использовать несколько видов легенд с разными стилями, совместив их с помощью точных привязок.
При изменении стиля легенды, произойдет изменение всех видов легенды, которые сформированы на основе данного стиля, на всех чертежах.
Рекомендуется дублировать стиль при необходимости повторного использования стиля с внесением изменений.

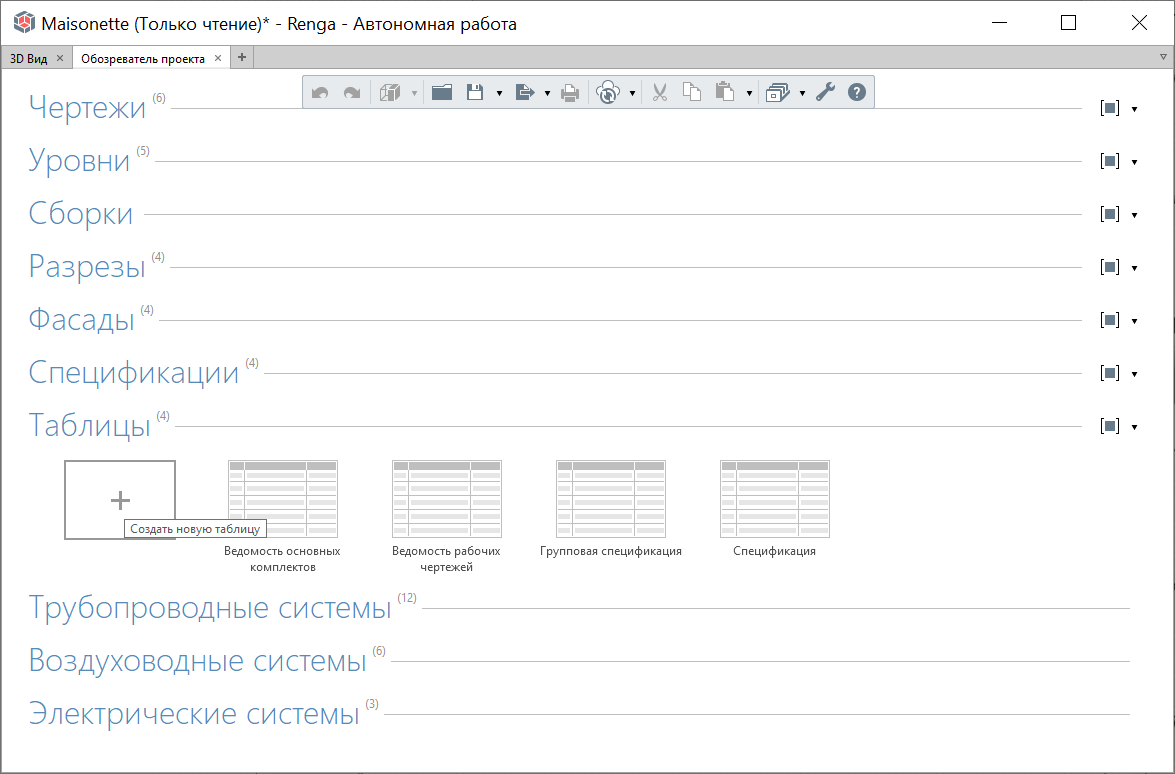

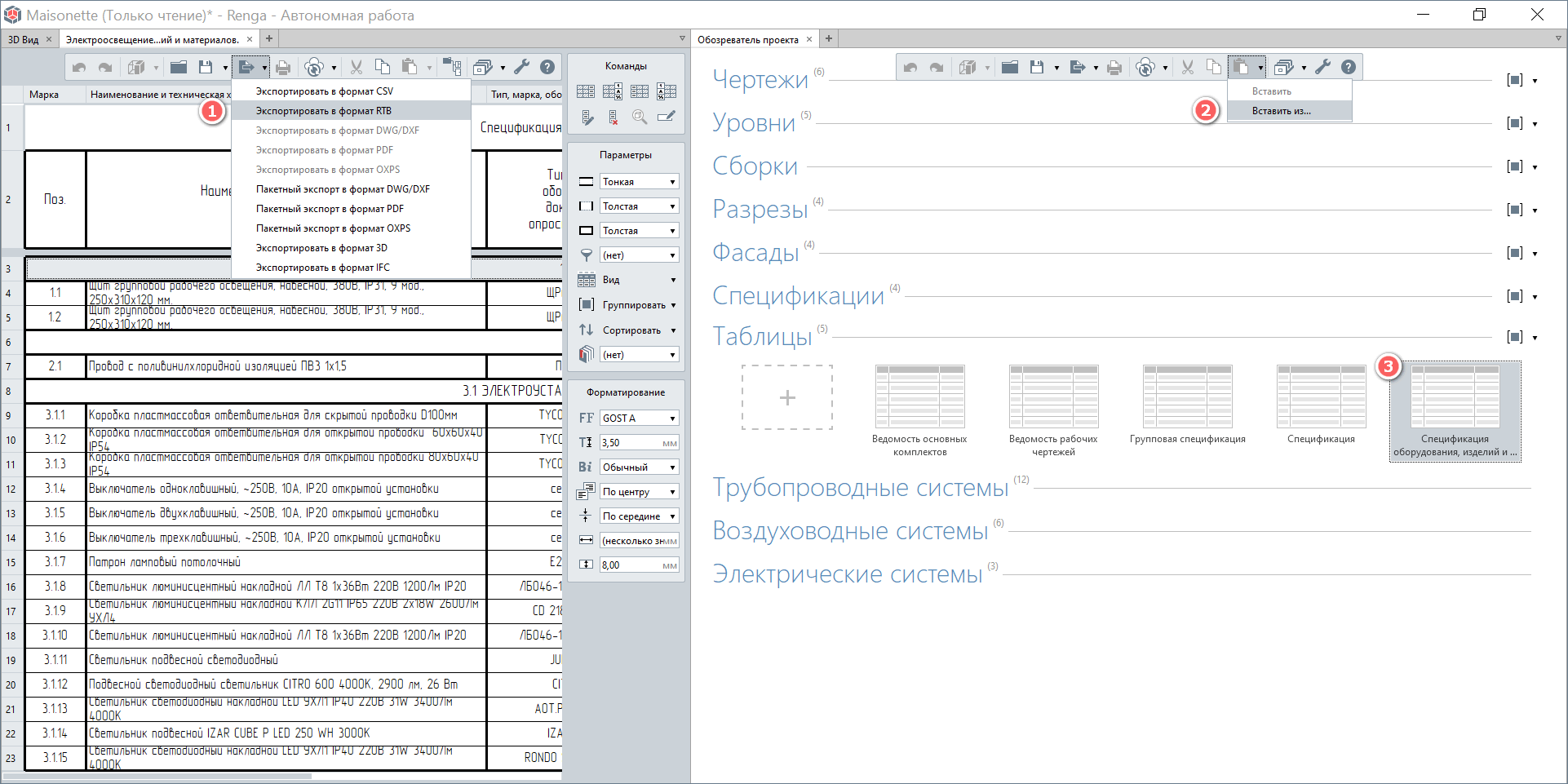

• Размещение таблицы на чертеже осуществляется с помощью инструмента «Таблица». При размещении требуется указать имя таблицы, созданной в отдельном редакторе (см. п. "Таблицы").
Вид таблицы полностью определяется при ее создании и редактировании в отдельном редакторе (возможно перейти к редактированию таблицы, вызвав правой кнопкой по размещенной на чертеже таблице контекстное меню и выбрав пункт «Открыть»).
При изменении таблицы в редакторе все ее виды, размещенные на всех чертежах, приобретут данные изменения. Это следует учитывать при внесении изменений в таблицу после оформления чертежей.
Примеры чертежей
Примеры некоторых чертежей, настроенных для разных разделов проекта, содержат файлы примеров проектов (см. п. "Примеры проектов") и проекты повторного применения (см. подраздел "Проекты повторного применения").
Пример проекта (модели и сформированных на ее основе чертежей и спецификаций комплектов «АР» и «КР»), выполненного пользователем, можно скачать из сообщений беседы пользователей Renga в Telegram.
