Букварь Renga / Архитектурное проектирование



    • В программе Renga возможно осуществлять проектирование зданий и сооружений различного назначения, масштаба и конструктивного исполнения, любой стадийности (ознакомиться с проектами, выполняемыми проектными организациями в Renga можно в разделе сайта «Опыт пользователей»).

      Организовать процесс проектирования зданий и сооружений в Renga возможно совместно с конструкторами и инженерами по внутренним сетям (см. разделы "Конструирование", "Проектирование инженерных систем" и "Совместная работа над проектом"), в последствии возможно включить цифровую информационную модель спроектированного здания или сооружения в консолидированную информационную модель объекта строительства (см. раздел "Передача проекта на экспертизу и заказчику").

      Перед изучением рекомендаций по работе с основными инструментами для создания ЦИМ архитектором, необходимо ознакомиться с положениями раздела "Начало работы над проектом".

      Расчеты, которые требуются архитектору в процессе проектирования, должны производиться в отдельных специализированных программах (при наличии такой возможности, с использованием API и формата IFC – подробнее см. подраздел "BIM-инструменты"). При этом возможно использовать данные ЦИМ (подробнее об информации в модели см. п. "Цифровая информационная модель здания и сооружения"), например, выгруженные в табличный машиночитаемый формат CSV (см. п. "Экспорт данных в формат *.CSV"). Или настраивать выражения для свойств числовых типов данных с использованием формул и получением значений вычислений для объектов ЦИМ непосредственно внутри Renga (см. п. "Свойства элементов модели и компонентов проекта").

      Каталоги объектов, стилей, систем (см. подробнее подраздел "Каталоги объектов) для применения архитектором можно скачать из одноименного раздела сайта.

      Оформление спецификаций, ведомостей и чертежей производится в Renga на основе ЦИМ и рассмотрено в разделе "Оформление и выпуск документации".

      Максимально наглядную визуализацию и рендер трехмерной модели следует производить в специальных программных комплексах, передавая готовую модель в подходящем для определенного ПО формате (при выборе формата см. возможности экспорта из Renga в 3D-форматы, перечисленные в п. "Передача трехмерной модели", которые также пригодятся и для печати макета здания на 3D-принтере).

      Дополнительные видеоматериалы при работе архитектора с проектом в Renga см. в разделе YouTube-канала RengaBIM «Renga Архитектору». 



    • Объекты цифровой информационной модели располагаются на уровнях.

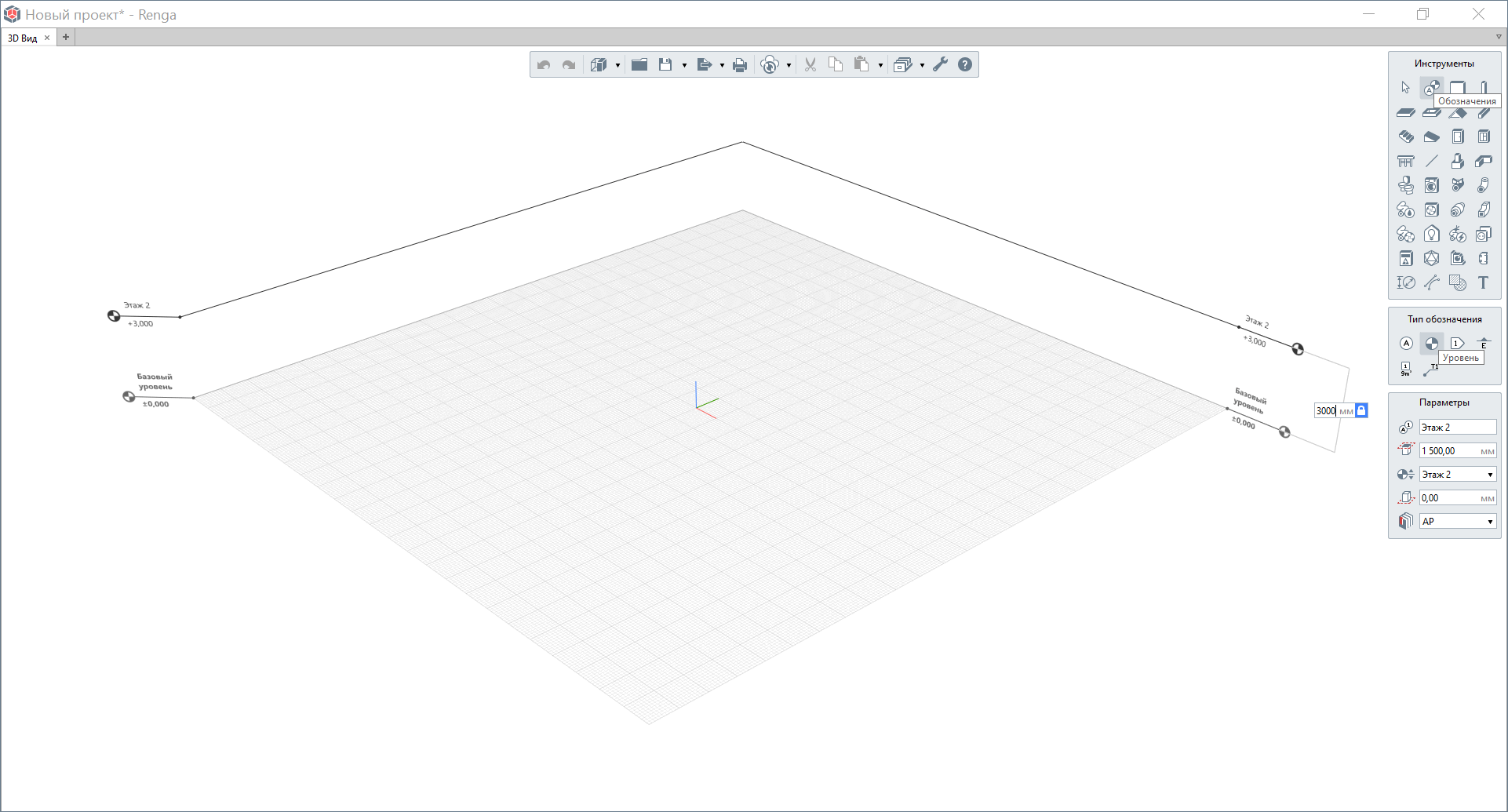

      Предназначение уровней – разбивка здания или сооружения по этажам или высотным отметкам. Основные понятия и сведения о работе с уровнями модели см. в п. "Основные методы работы с трехмерным представлением ЦИМ".

      Рекомендуется совмещать нулевую отметку здания или сооружения с координатой высоты Z=0.


      Программа не предусматривает связанность уровней между собой (например, для создания повторяющихся типовых этажей). Тиражирование уровней производится их копированием.

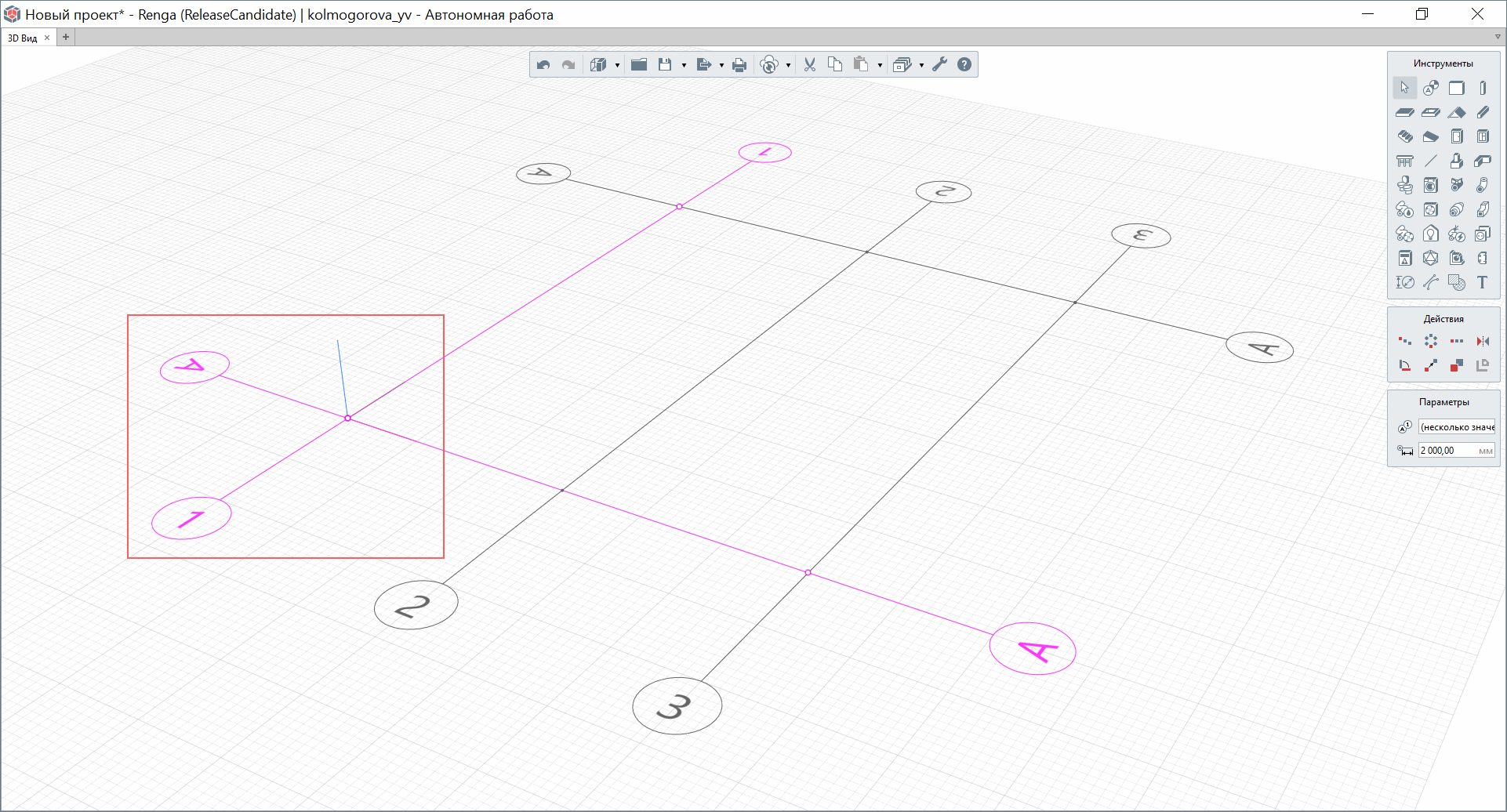

      Для осевой разметки будущего здания или сооружения предназначен специальный инструмент из группы обозначений «Ось».

      Оси в модели располагаются только в плоскости XOY активного уровня (того уровня, где размещена в данный момент рабочая плоскость). При размещении рабочей плоскости на другом уровне оси, также как обозначения разрезов и фасадов, будут перемещены на активный уровень.

      Основная рекомендация при размещении осей – совмещение пересечения начальных осей А-1 с началом координат цифровой информационной модели[1].



      [1] Данная рекомендация связана: 1 – с рекомендацией проектировать одно здание в файле проекта в местных координатах; 2 – с математическими особенностями представления модели в пространстве: чем дальше от начала координат расположена модель, тем больше возрастает погрешность математического представления (при этом данная погрешность предельно мала в отношении размеров здания или сооружения, в том числе особо крупных габаритных размеров) и, соответственно, возрастают объемы затрачиваемых ресурсов на математические вычисления для построения и редактирования объектов.



      При дальнейшей координации модели здания или сооружения в общей информационной модели всех разделов проекта в формате IFC используются методы, изложенные в п. "Определение расположения здания, участка, проекта".



      Пересечение осей следует производить с помощью совмещения их характерных точек, относительно которых может настраиваться параметр «Длина выпуска оси» – отдельно для отображения в модели и на чертеже (при оформлении чертежей обозначение осей из модели возможно автоматически перенести на вид, расположенный на чертеже, подробнее см. п. "Обозначения и инструменты оформления чертежа").

      Тиражирование осей может производиться с помощью подходящих проектному случаю команд, расположенных на панели «Действия», для одной или нескольких выбранных осей (например, наиболее часто применяемой команды «Копировать по направлению» с заданным шагом). Значение параметру «Обозначение оси» задает пользователь.

      Потренируйтесь в создании уровней и осей различными способами, существующими в программе, чтобы в дальнейшем применять понимание особенностей работы с уровнями и осями в работе над любым проектом. 

  • Renga позволяет проектировать каменные, в том числе кирпичные, бетонные и железобетонные (из монолитных и сборных конструкций), металлокаркасные, ограждаемые сэндвич-панелями, деревянные и другие здания и сооружения.

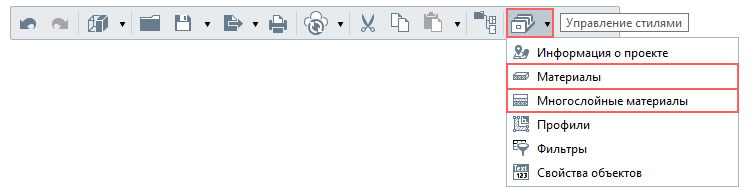

    Для того чтобы создать или отредактировать материал, предусмотрены редакторы материалов и многослойных материалов  (общее понятие стиля см. п. "Стиль Renga", рекомендации по хранению и применению стилей см. п. "Рекомендации по хранению и применению стилей" и п. "Наборы преднастроенных стилей в проекте").



    Материалы настраиваются для применения к однослойным конструкциям (типа «Балка», «Колонна», «Столбчатый фундамент», «Ленточный фундамент», «Лестница», «Пандус») и для применения в составе многослойных материалов (для применения к объектам типа «Стена», «Перекрытие», «Крыша»). Материалы могут быть назначены стилю конструкции окна, полотна двери, арматурного стержня, объектов инженерных систем[2]. Также для некоторых типов объектов, например – в стиле элемента, может быть назначен список материалов.



    [2] При настройке стилей некоторых компонентов инженерных систем, например материалов электрических проводников, выбор происходит из фиксированного набора материалов, не связанных с набором стилей однослойных или многослойных материалов в модели.



    У материала настраиваются параметры, штриховки, текстуры и пользовательские свойства.

    Основным важным параметром материала является «Плотность», исходя из которого – с учетом геометрических размеров, то есть объема, объекта (или группы объектов в сборке) – автоматически высчитывается его масса (хранится в одноименной расчетной характеристике объекта).

    Цвет материалу возможно задать стандартный или определив с экрана (например, применив цвет из каталога цветов RAL).

    Штриховку (отображаемую в модели, на плоском виде и на виде чертежа в режиме «Авто») можно определить для поверхности и для сечения объектов из стандартного набора или загруженную пользователем. Загрузка пользовательской штриховки в формате *.pat предварительно осуществляется в редакторе, доступ к которому осуществляется с основной панели «Управление стилями -> Оформление -> Штриховки».

    Текстуры загружаются в формате *.png, *.jpg, *.jpeg (рекомендуется применять бесшовные штриховки). При необходимости через эту опцию может быть загружено изображение. Для корректного расположения текстуры на поверхности объекта может быть задано нужное смещение и масштаб.

    Набор свойств материалов (подробнее о свойствах см. подраздел "Свойства элементов модели и компонентов проекта") настраивается пользователем и может быть использован для создания спецификаций, оформления чертежей, а также для передачи ЦИМ для осмечивания, расчетов, строительства и т.д. (см. соответственно разделы "Оформление и выпуск документации" и "Передача проекта на экспертизу и заказчику").

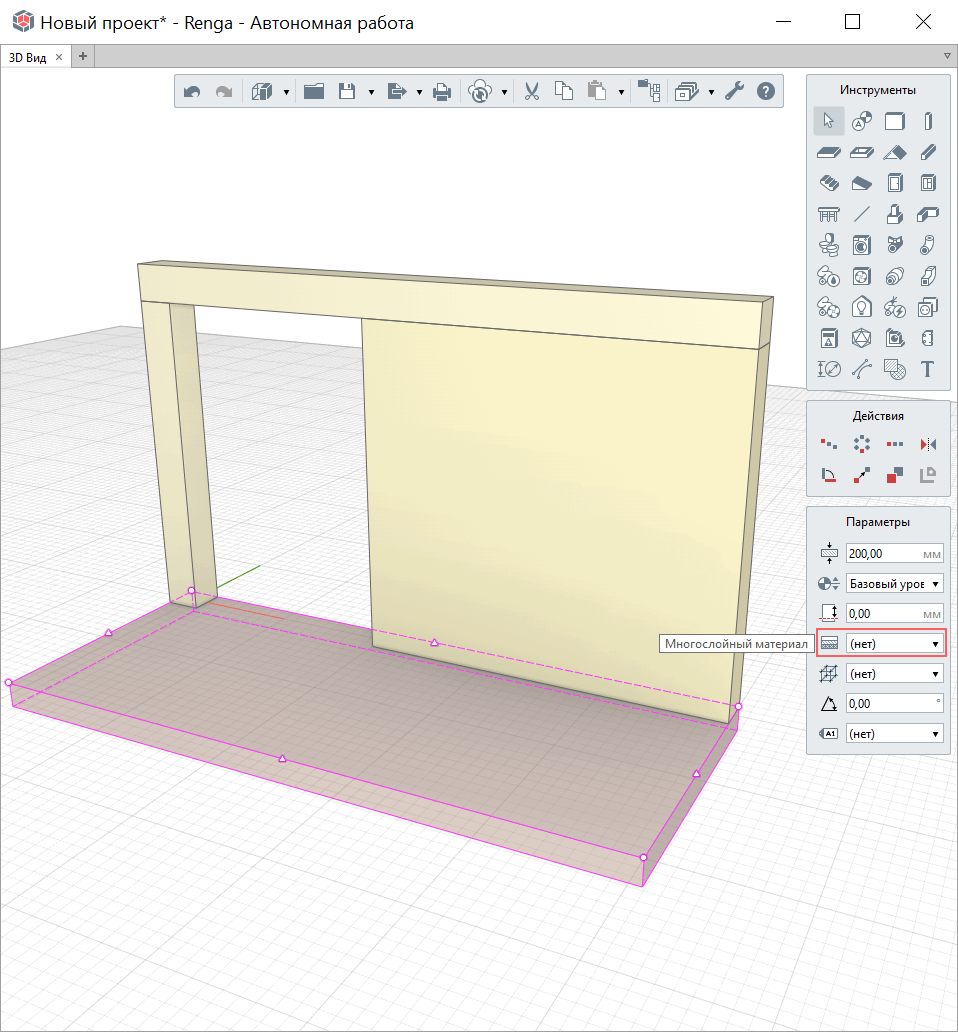

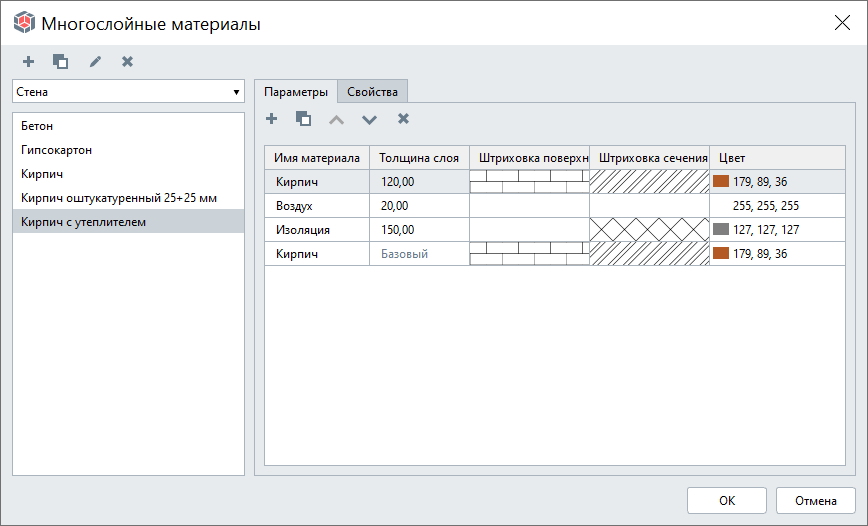

    При создании многослойного материала следует учитывать основные особенности его дальнейшего использования:

    •    При необходимости создать объект типа «Стена», «Перекрытие» или «Крыша» из одного материала (например, из бетона), следует создать многослойный материал, состоящий из одного материала.

    •    Толщина базового слоя будет равна толщине того объекта, которому назначается стиль, за вычетом толщин других слоев, значение которых задается пользователем в многослойном материале.

    •    При необходимости армирования несущего слоя многослойной конструкции (например, для усиления бетонного, кирпичного или каменного несущего слоя) требуется определять этот слой базовым (так как автоматизированное параметрическое армирование применяется именно к базовому слою).

    •    Порядок слоев можно менять (как внутри редактора с помощью команд «Переместить слой выше или ниже», так и перевернув весь объект в модели с помощью команды контекстного меню «Перевернуть» – в зависимости от конкретной проектной ситуации).

    Особенности по работе с материалами в процессе армирования конструкций см. п. "Монолитные железобетонные конструкции".

    Способы отображения модели с видимостью настроенных цветов, штриховок, текстур рассмотрены в п. "Виртуальные стили модели"– с помощью смены визуальных стилей для всей модели или нескольких выбранных объектов.



  • Несущие и ограждающие конструкции здания или сооружения в программе Renga моделируются с помощью инструментов, обозначенных именами объектов предметной области, для которых задаются параметры – в том числе параметры, определяемые стилем (см. подраздел "Стиль Renga").






    В раскрывающемся разделе справки «Моделирование»  для каждого инструмента приведены пояснения к набору задаваемых для него параметров и способов построения.

    1 – Такие параметры как «Высота», «Толщина», «Глубина» определяют геометрические размеры объекта, наравне с задаваемыми в пространстве 3D вида длиной объекта или каждой его грани.

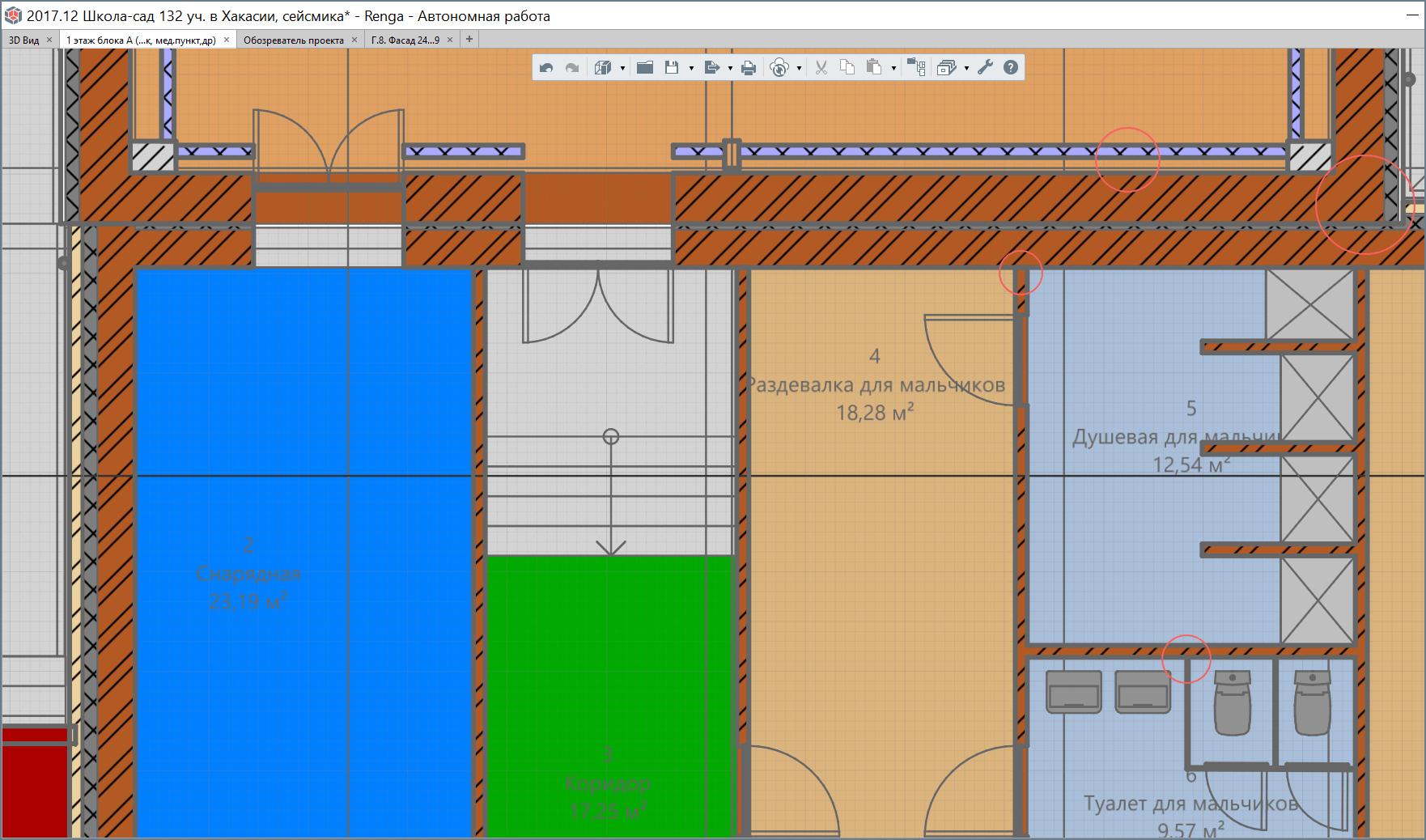

    2 – Параметры «Расположение относительно оси», «Расположение относительно базовой линии», «Смещение по горизонтали», «Смещение по вертикали» задают смещение объекта относительно его базовой линии и характерных точек (эти понятия см. п. "Инструменты создания и редактирования объектов модели"). Такой способ определения положения объекта отличается от задания положения объекта с помощью координат по X, Y, Z, при котором базовая линия и характерные точки изменяют положение по X, Y или высоту по оси Z относительно уровня вместе с объектом. Также и при изменении этих параметров для перемещения объекта в новое положение: базовая линия и характерные точки объекта остаются на прежнем месте размещения – в этом отличие от перемещения объекта с помощью команды на панели действий или горячей клавиши Alt, при котором перемещение происходит вместе с базовой линией и характерными точками объекта.

    Эти параметры позволяют достичь нужного сопряжения объектов и помещения их в проектное положение. Например, для корректного сопряжения несущих кирпичных слоев стен разной толщины (с учетом других слоев, пример приведен для стен разных блоков здания, разделенных антисейсмическим швом) потребуется задать различные значения смещения стен по горизонтали.

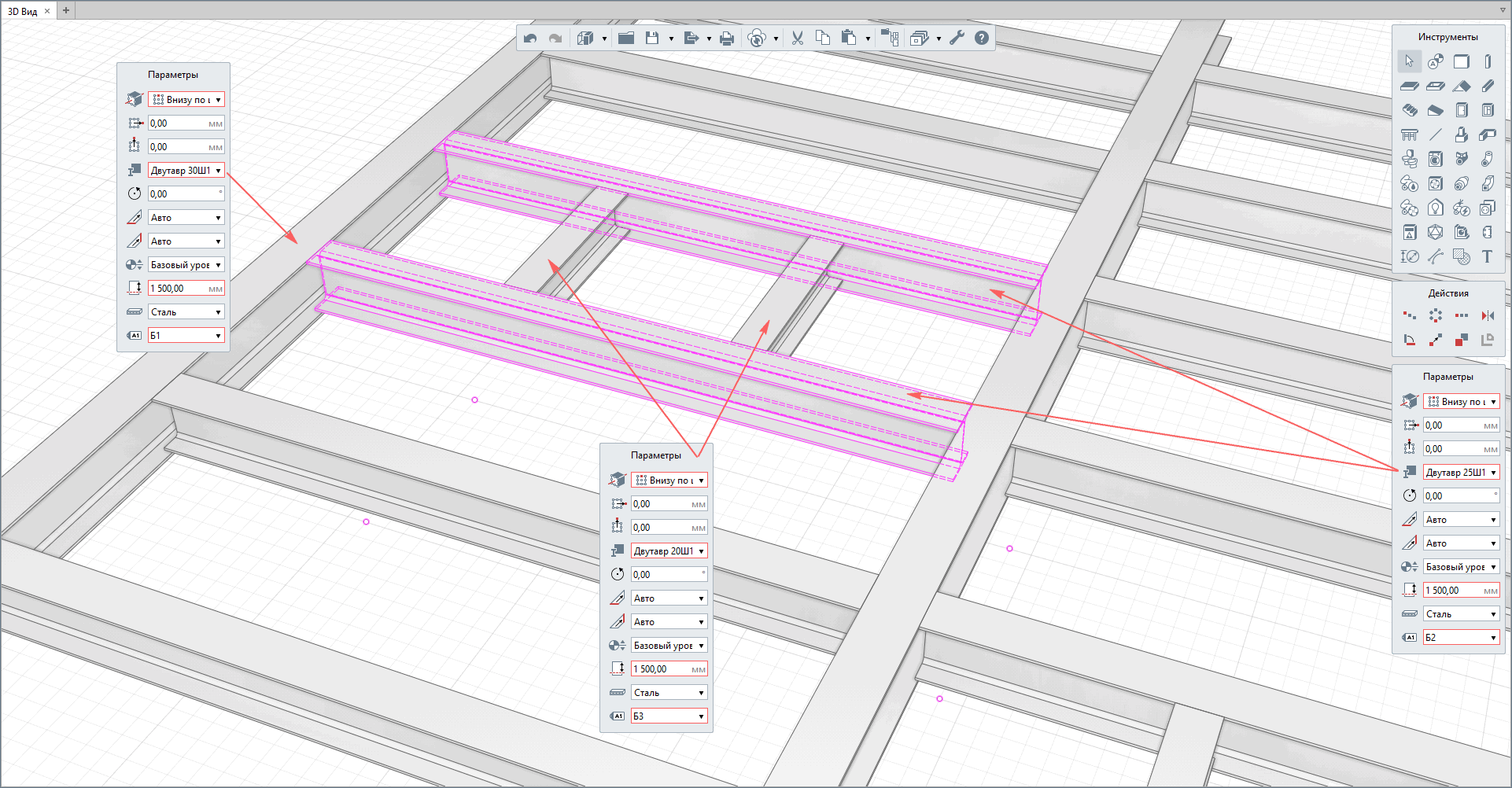

    Другой пример, проектировщик может выбрать метод расположения балки: задав «Смещение по вертикали» на нужную отметку высоты от уровня, на котором расположен объект (характерные точки и базовая линия балки останутся на плоскости уровня, заданного одноименным параметром) или полностью сместив объект вместе с его характерными точками и базовой линией (задав координату по оси Z). При совмещении этих двух способов высота положения объекта просуммируется.

    Изображение иллюстрирует способ задания одной высотной отметки верхнего пояса балок различной высоты сечения широкополочного двутавра с помощью параметра «Смещение по вертикали».

    3 – Для каждого типа объекта существуют собственные параметры, определяющие применяемые к объекту стили. Материалы рассмотрены в подразделе "Материалы", подробнее об армировании конструкций см. подраздел "Монолитные железобетонные конструкции".

    4 – Параметр «Марка» необходим не только на этапе создания ЦИМ, но и на этапах оформления спецификаций и чертежей (см. раздел "Оформление и выпуск документации").

    Важно отметить, что при построении объектов модели требуется соблюдать абсолютную математическую точность – с точки зрения качества проекта это позволит избежать некорректного сопряжения конструкций и достичь точного подсчета данных в спецификациях, с точки зрения удобства работы – не снизит производительность работы с ЦИМ из-за отсутствия необходимости дополнительных математических вычислений.

    Базовые понятия и методы работы с объектами, созданными с помощью инструментов с заданными параметрами, рассмотрены в п. "Инструменты создания и редактирования объектов модели" (в том числе, основные правила подрезки и вырезания объема разными типами объектов, работа с привязками и т.д.).

    Одновременно с созданием геометрического представления цифровой информационной модели рекомендуется производить ее информационное наполнение (см. п. "Свойства объектов").

    При необходимости конструкции здания могут быть смоделированы с помощью таких инструментов как «Сборка» (например, ферма), «Элемент» (например, подпорная стена с контрфорсами); смоделированы типом объекта не по прямому назначению (например, свая может быть смоделирована инструментом «Колонна» в сборке). В этом случае потребуется информационное переопределение типа объекта (при экспорте в формат IFC с помощью специального свойства, см. п. "Определение состава ЦИМ и настройка информационного предсталвения объектов"; для верного специфицирования в проекте – возможно применять то же специальное свойство, или дополнительное пользовательское свойство, например «Тип объекта» или «Категория объекта»).

    Выполните последовательно шаги из раздела справки «Первый проект в Renga -> Архитектурное проектирование»  для первичного освоения навыков работы с инструментами Renga.



    Модель местности, уровень земли, фундаменты и отмостка

    Посадка ЦИМ здания или сооружения на местности, как правило, ведется в специализированном программном обеспечении, координация моделей местности и здания производится в среде общих данных (см. подраздел "BIM-инструменты" и п. "Сбор и работа с консолидированной моделью в среде общих данных").

    При отсутствии возможности использовать специальные инструменты можно воспользоваться возможностью импорта в проект Renga трехмерных моделей в одном из форматов, перечисленных в подразделе "Мебель и оборудование" (при необходимости загрузки облака точек его необходимо первоначально конвертировать в один из читаемых программой Renga форматов). При этом следует учитывать потерю производительности при работе с моделью здания при загрузке модели местности в проект Renga, так как прямое назначение программы – создание ЦИМ здания или сооружения.

    Основные принципы координации цифровых информационных моделей здания и местности рассмотрены на вебинаре «Как объединить информационные модели здания и местности. Renga + КРЕДО».

    Уровень земли возможно показать инструментом «Линия модели»  с сохранением точных координат высоты и возможностью последующего переноса на чертеж.

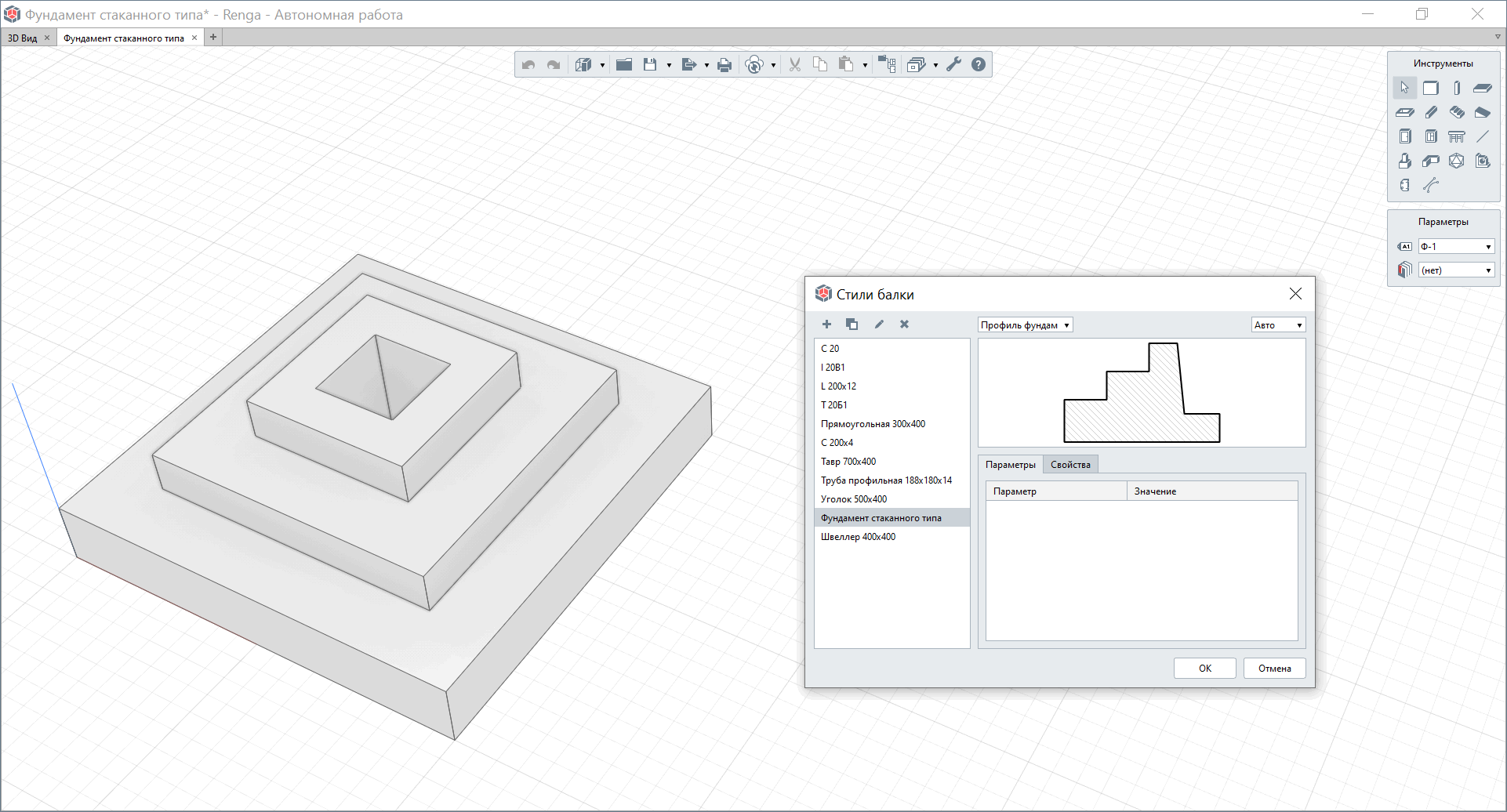

    Для моделирования фундаментов в Renga предусмотрено 2 специальных инструмента «Столбчатый фундамент»  и «Ленточный фундамент».

    При необходимости создания плитного фундамента используется инструмент «Перекрытие».

    Для размещения в ЦИМ сборных, свайных и уникальной формы фундаментов рекомендуется применять инструмент «Сборка» и внутри сборки применять подходящие для создания формы фундамента инструменты («Колонна», «Балка», в том числе с применением возможностей редактора «Профили», «Перекрытие»). На изображении приведен пример фундамента стаканного типа, выполненного в сборке с помощью инструмента «Балка» с формой сечения, созданной с помощью редактора «Профили».

    При необходимости моделирования отверстий в фундаментах для проведения коммуникаций, моделирования монолитных участков между сборными фундаментами, рекомендуется применять инструменты «Перекрытие» или «Стена» (при этом отверстия моделировать в перекрытии с помощью инструмента «Проем», в стене – «Окно» или «Дверь» без заполнения окна или двери, то есть без применения стиля окна или стиля двери).

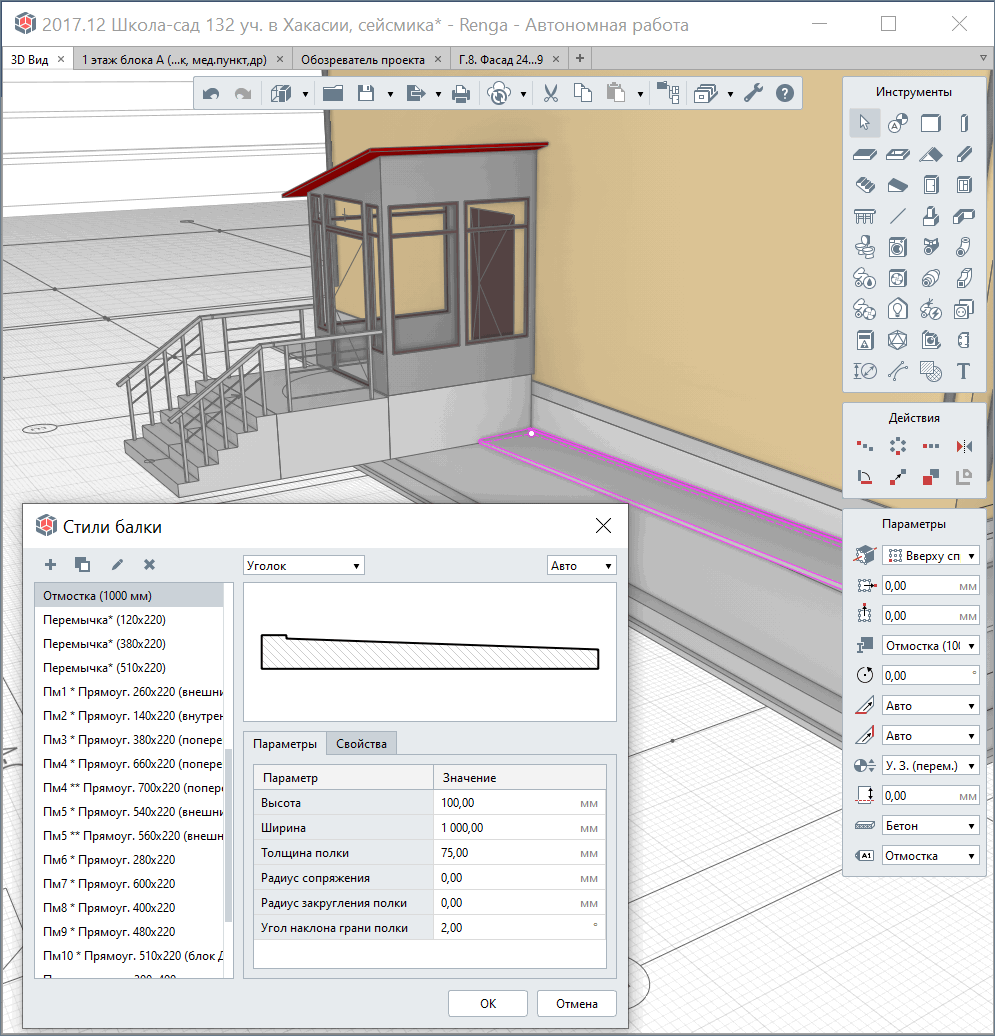

    Для моделирования отмостки рекомендуется применять инструмент «Балка»  с пользовательским сечением, созданном в редакторе «Профили».

    Стены

    Для моделирования стен и перегородок в Renga предусмотрен специальный инструмент «Стена». Стены могут быть однослойными или многослойными (при применении соответствующего многослойного материала, см. подраздел 3.3). Параметрическое армирование применяется для базового слоя стены (подробнее см. подраздел 4.2).

    Как и при построении любого объекта, важно соблюдать точные привязки и сопряжение базовых линий стен (например, доводить базовые линии несущих стен до точного совпадения в одной точке для сопряжения базовых слоев несущих стен; доводить базовую линию перегородки до грани несущей стены, а не до ее базовой линии, чтобы разграничить несущие стены и перегородки). См. краткие сведения о приемах работы со стенами в видеоматериале «Многослойные стены в проекте школы».



    При проектной необходимости и принятии соответствующего решения проектировщиком, несколько слоев стены могут быть созданы разными стенами (например, навесной вентилируемый фасад может быть отделен от несущей стены).

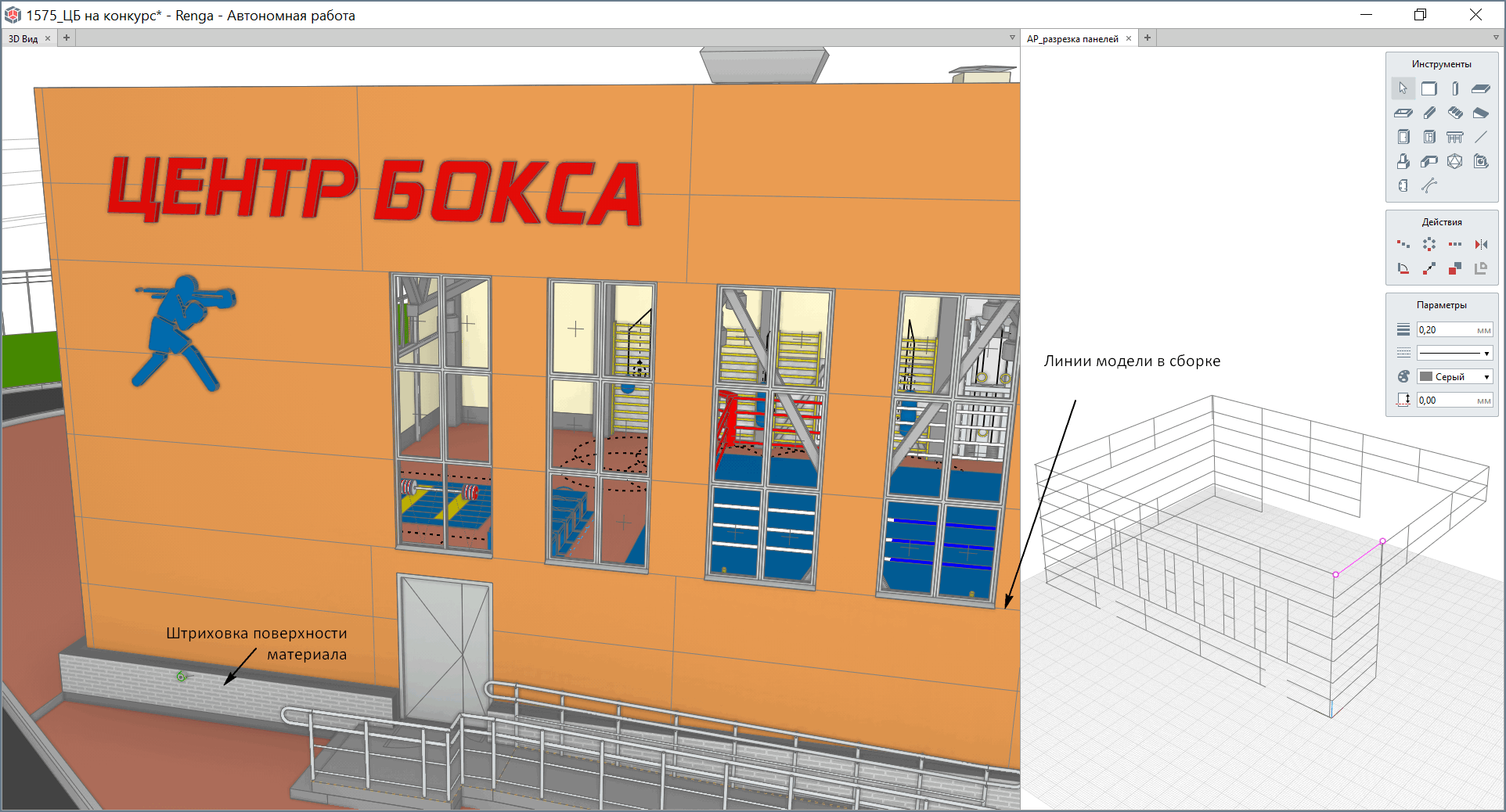

    Стены из штучного материала – кирпича, блоков, фасадных панелей – рекомендуется моделировать одной стеной. Для визуализации применять соответствующие штриховки и текстуры материала в требуемом масштабе или инструмент «Линия модели». Для подсчета материала для стены применять возможность задавать выражения для свойств (см. п. "Свойства элементов модели и компонентов проекта") и использовать в них автоматически высчитываемую расчетную характеристику объема стены.



    При решении моделировать стены из отдельных панелей или блоков, рекомендуется отдельный однотипный блок моделировать в сборке и затем размещать в модели – такой способ значительно снизит потерю производительности по сравнению с моделированием однотипных блоков отдельными стенами в модели.

    Стены во вкладке «3D Вид» моделируются строго вертикально от плоскости XOY. Для моделирования наклонных стен применяется инструмент «Стена» в сборке (пример см. для витражей в п. "Окна, двери, проемы и отверстия"). «Сборка»  размещается в модели с помощью задания значений углов Эйлера (см. дополнительный поясняющий видеоматериал  «Углы поворота пластин, элементов и сборок» и п. "Сборка").

    Также в сборке могут быть смоделированы сборные стеновые панели, в том числе стеновые панели шахт лифтов.

    Перекрытия и полы

    Перекрытия в Renga моделируются специальным инструментом «Перекрытие». Являются многоконтурными объектами (возможно добавлять вершины и изменять вид граней, см. п. "Инструменты создания и редактирования объектов модели"),  имеют многослойный материал (см. п. "Материалы").

    Моделирование сборных перекрытий рекомендуется осуществлять в сборке (см. подраздел "Сборные железобетонные конструкции").



    Полы выполняются инструментом «Перекрытие» между стенами внутри помещений, сверху основного перекрытия. Возможно применять цветовую индикацию помещений и типов полов, настраивая цвет материала в многослойном материале. Полы с уклоном рекомендуется выполнять инструментом «Крыша» (см. п. "Крыша").


    Балки и колонны

    Балки и колонны в Renga моделируются соответственно инструментами «Балка» и «Колонна». Размеры и сечение профиля задается стилем балки или стилем колонны. Подробнее см. п. "Сечения профилей балок и колонн. Редактор "Профили".

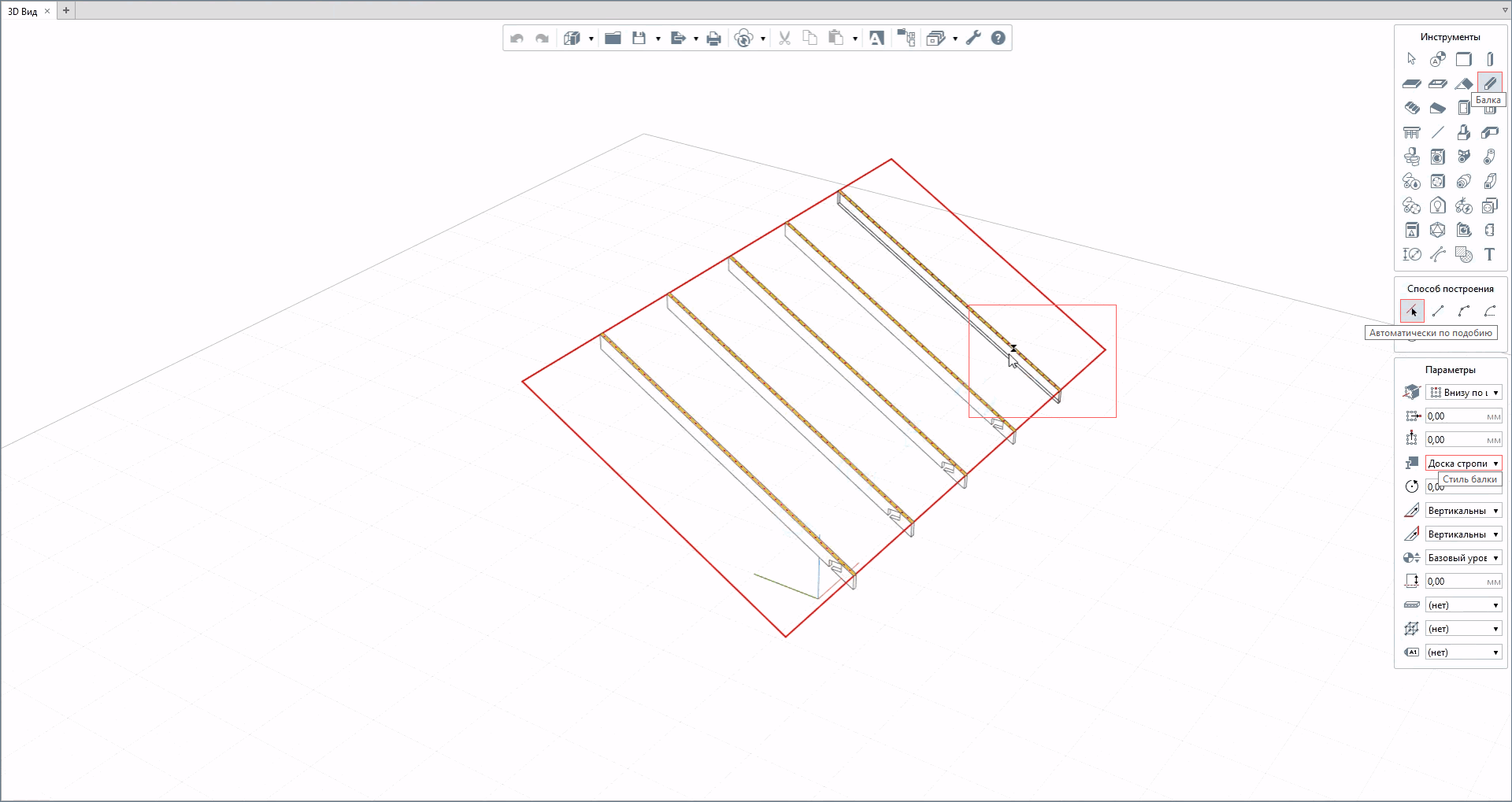

    В некоторых проектных случаях (например, при проектировании стропильной системы, см. дополнительное видео) рекомендуется применять способ построения балок и колонн «Автоматически по подобию» заранее размещенных в модели «Линий модели».


    Крыша

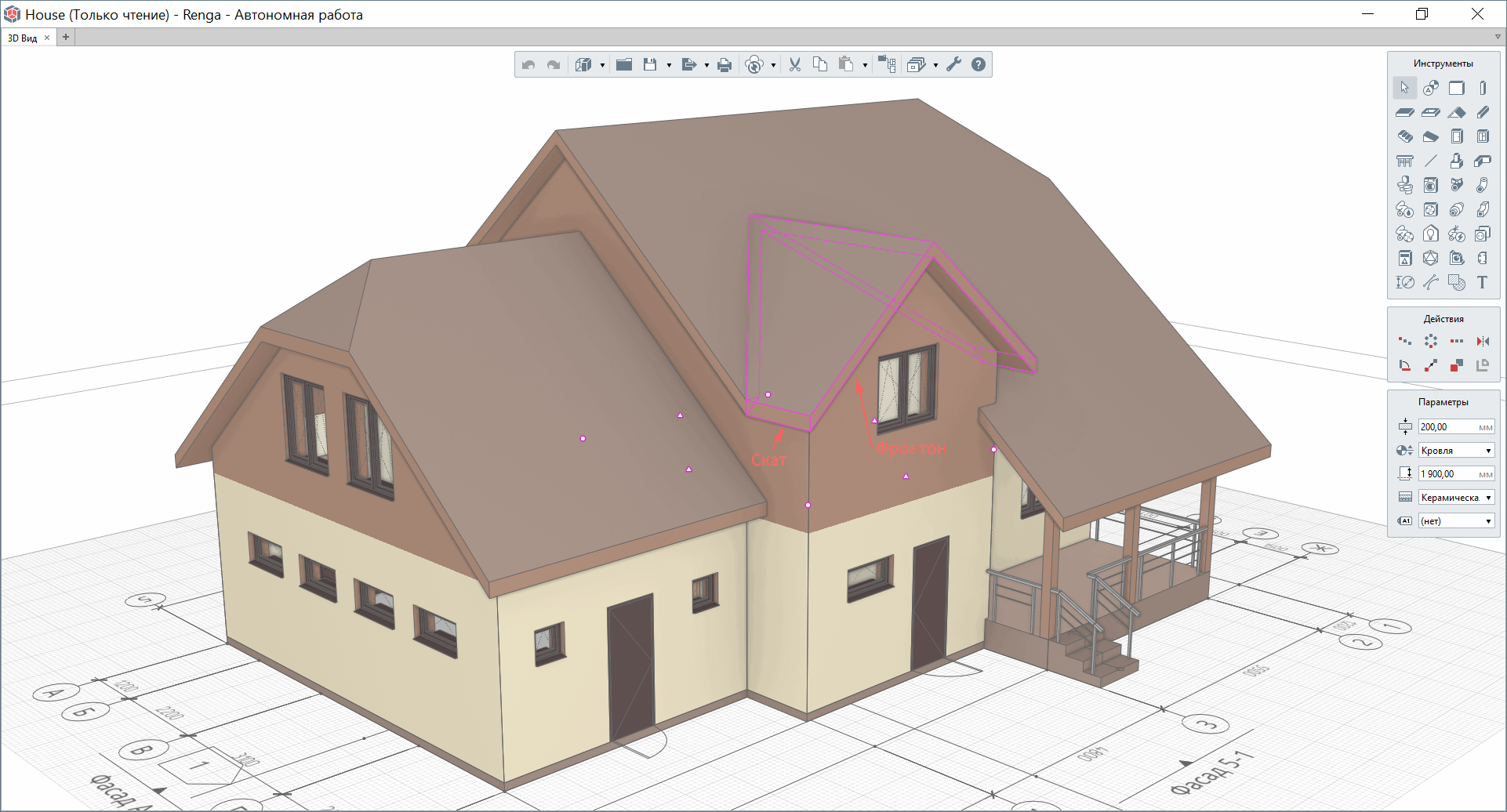

    Для моделирования односкатных, двускатных, вальмовых, плоских с разуклонкой и других видов крыш в Renga предназначен инструмент «Крыша».

    Примеры создания различных видов крыш (в том числе сложной формы), а также дополнительные способы использования инструмента при создании ЦИМ (в том числе для моделирования пола с разуклонкой), рассмотрены в видеозаписи вебинара «Неограниченные возможности инструмента «Крыша».

    Создание и редактирование контура крыши подчиняется правилам редактирования многоконтурных объектов в Renga (добавление, перемещение и удаление вершин и т.д., см. дополнительно видео).

    При работе с инструментом «Крыша» важно правильно применять значения параметра «Тип сегмента»: «Скат» или «Фронтон».

    Редактирование параметров каждого отдельного сегмента крыши, таких как «Угол наклона ската», «Уровень ската» и «Свес», возможно осуществить при выборе середины сегмента (символ  ). После редактирования нужного параметра, середину сегмента следует вернуть в прежнее положение (если не требуется иное). Редактирование параметров крыши, таких как «Толщина», «Многослойный материал» и других, осуществляется при выборе размещенной в модели крыши.

    Для корректной подрезки крышей других конструкций (правила подрезки см. в п. "Стены"), например стен, подрезаемый объект должен целиком попадать под контур крыши.

    Моделирование отверстий в крыше, например, для вентиляционных каналов или вывода воздуховодов см. в п. "Окна, двери, проёмы и отверстия".


    Окна, двери, проемы и отверстия

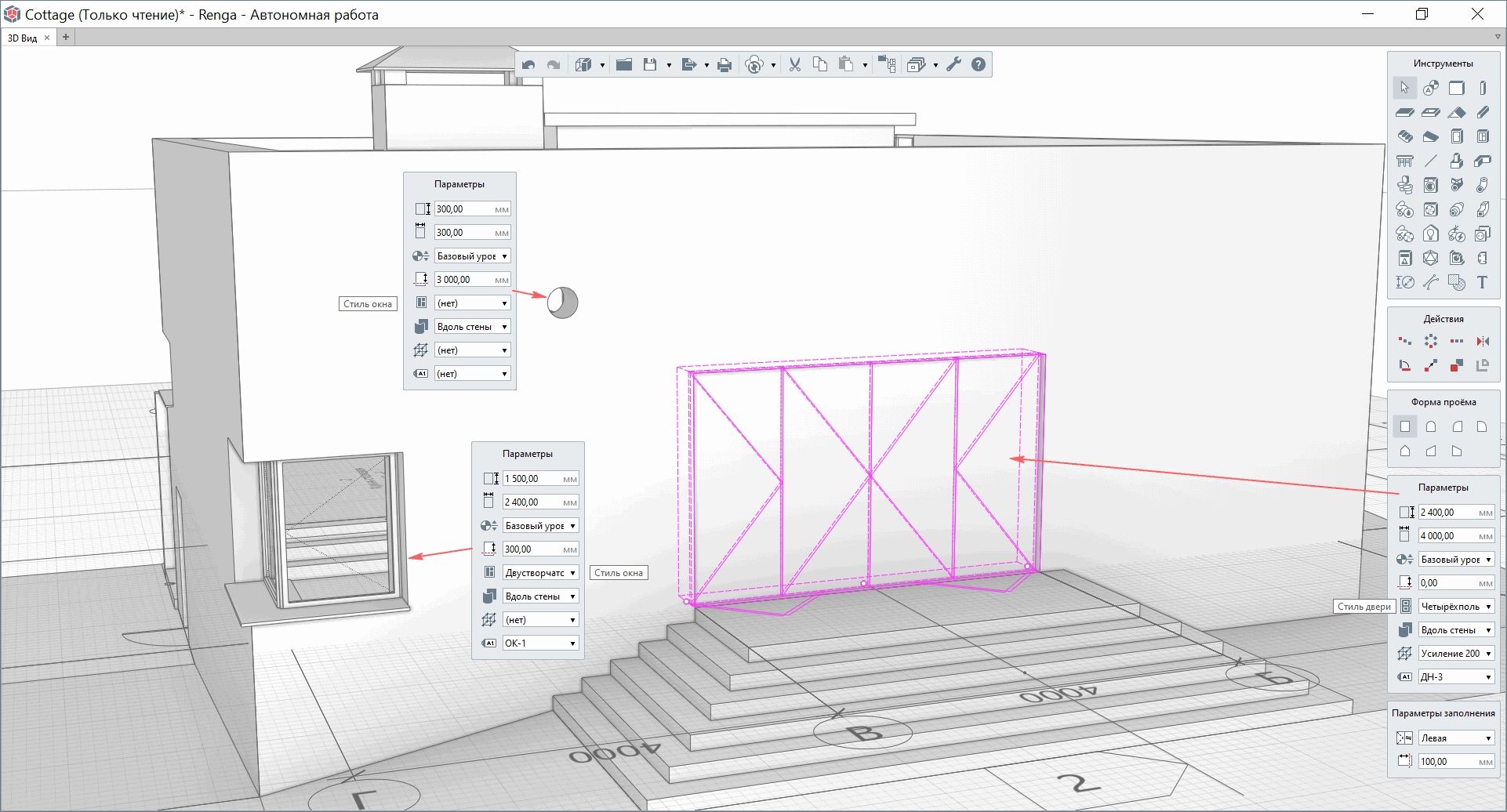

    Окна и двери моделируются только в стенах с помощью специальных инструментов «Окно» и «Дверь». Заполнение оконных и дверных проемов определяет «Стиль окна» и «Стиль двери». Стиль окна и двери подстраивается под размеры конкретного объекта в модели, поэтому внутри стиля настройки импостов и створок происходят в процентном соотношении (дополнительно см. видео  «Окна. Стили и спецификации»).

    При необходимости моделирования проема или отверстия в стене (в том числе под коммуникации) применяются те же инструменты «Дверь» или «Окно» с необходимой формой проема или отверстия и с присвоением значения параметра «Стиль двери» или «Стиль окна»: «нет» (то есть без заполнения)[3].



    [3] При необходимости создания окна или двери в стене, каждый слой которой был смоделирован отдельной стеной, необходимо разместить окно или дверь с назначенным стилем (заполнением) в наружной стене, в остальных слоях разместить проемы без заполнения (стиль окна или двери в значении «нет»).

    Отверстия и углубления в перекрытиях и крышах моделируются специальным инструментом «Проем» . Основное правило при построении проема состоит в том, что проем обязательно должен пересекать или прорезать перекрытие или крышу.

    Витражи (в том числе наклонные), мансардные окна моделируются в сборке с последующим заданием углов Эйлера для сборки при размещении в модели (дополнительно см. видео  «Мансарды, слуховые и мансардные окна»). При этом стена, в которой размещается окно задается минимальной высоты.

    Лестницы и ограждения

    Лестницы

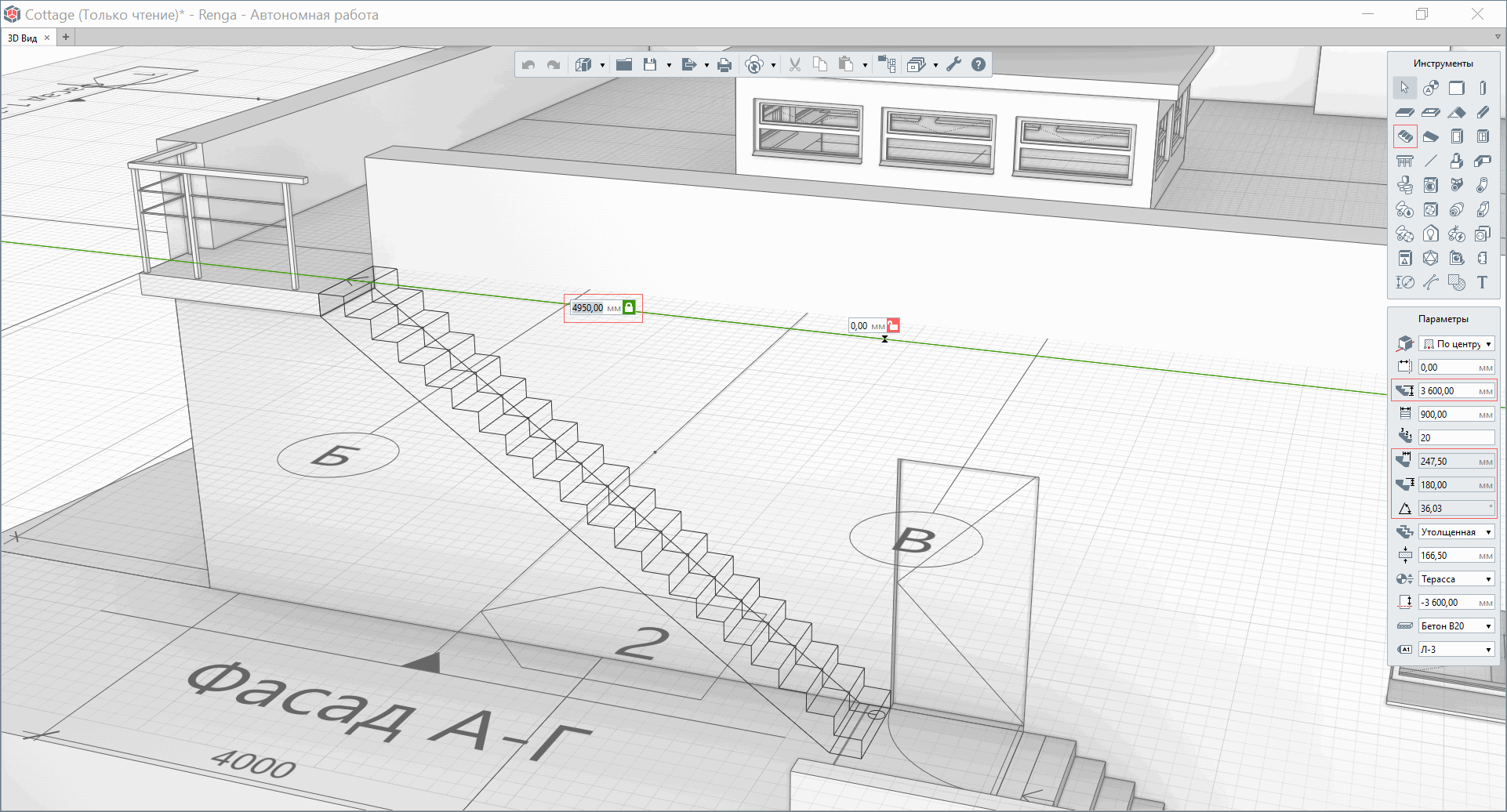

    в Renga моделируются с помощью специального инструмента «Лестница». Ширина проступи, высота подступенка и угол наклона лестницы определяются автоматически из заданной пользователем в параметрах лестницы высоты, количества ступеней и заданной в пространстве модели длины лестницы.

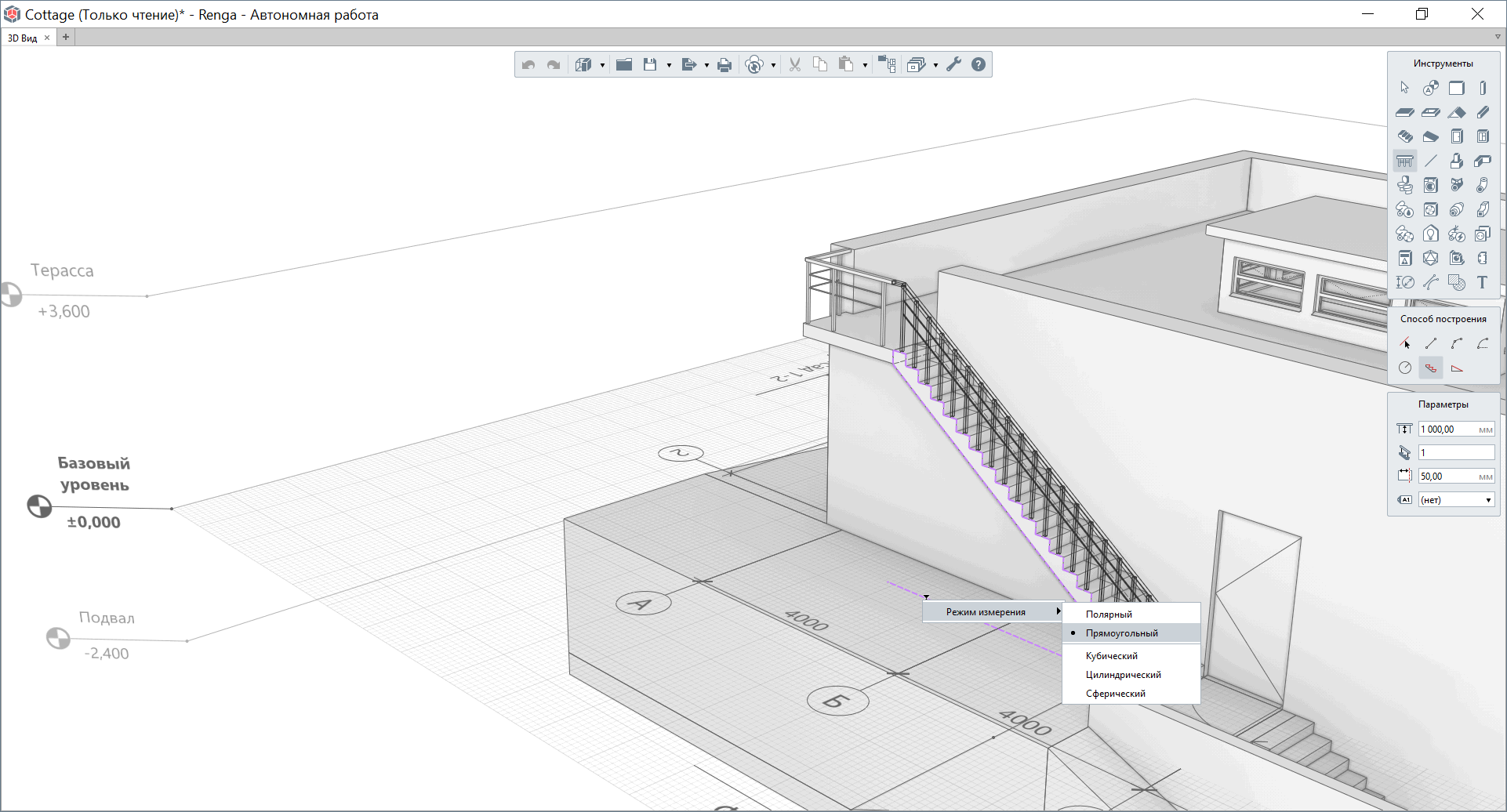

    Ограждение «По подобию» лестницы с помощью специального инструмента «Ограждение» строится в одном из двухмерных режимов измерения (полярном или прямоугольном). При этом рабочая плоскость должна быть размещена на том уровне, на котором находится лестница (те же принципы действуют при размещении ограждения по подобию пандуса).

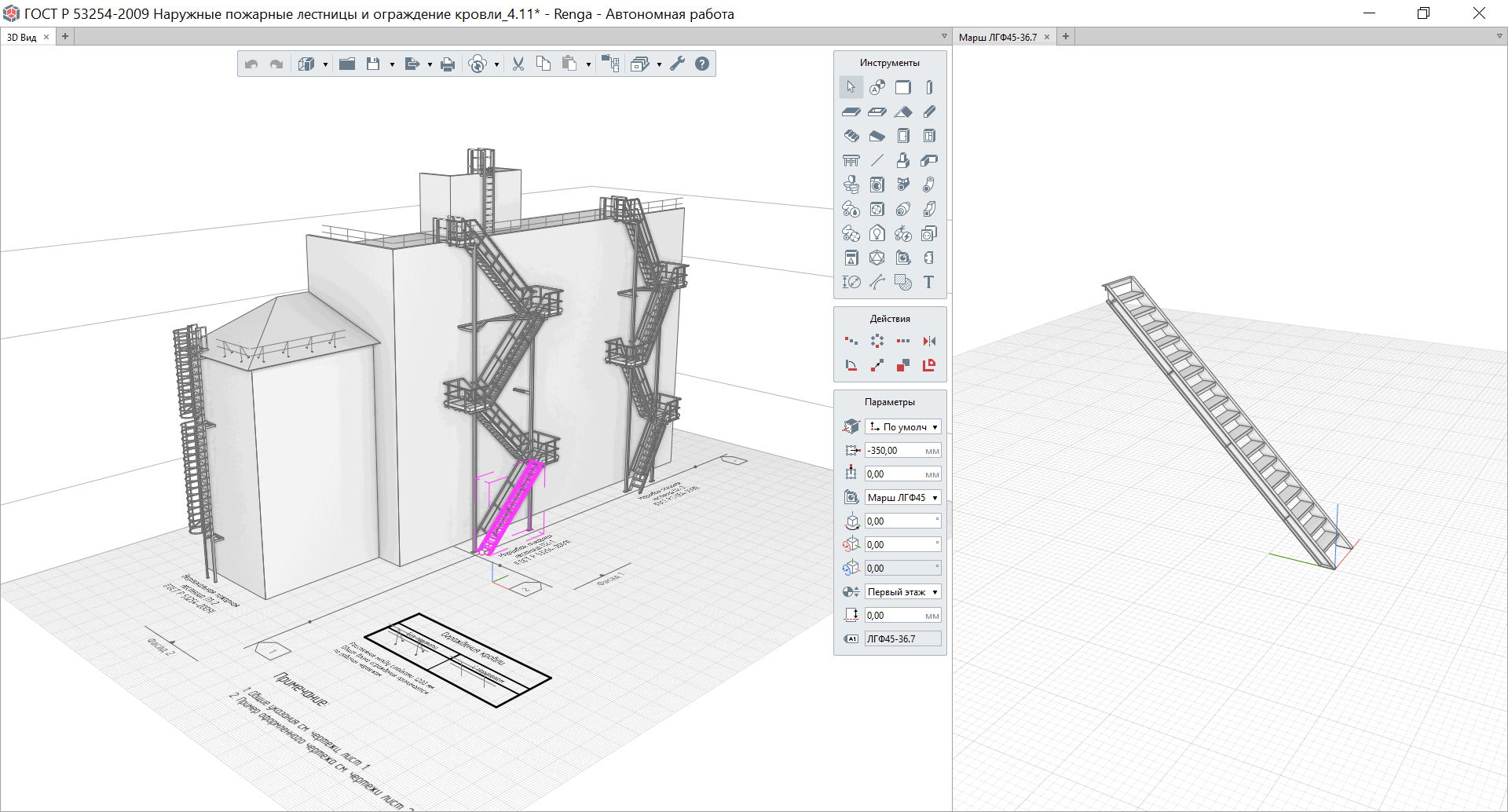

    Пожарные лестницы, ограждения, стремянки могут быть смоделированы в сборке инструментом «Балка» с применением соответствующих стилей балки (на изображении приведен пример из каталога по ГОСТ Р 53254-2009 «Лестницы пожарные наружные стационарные. Ограждения кровли»).



    Пандусы, крыльца и козырьки

    Для моделирования пандусов предназначен специальный инструмент «Пандус».

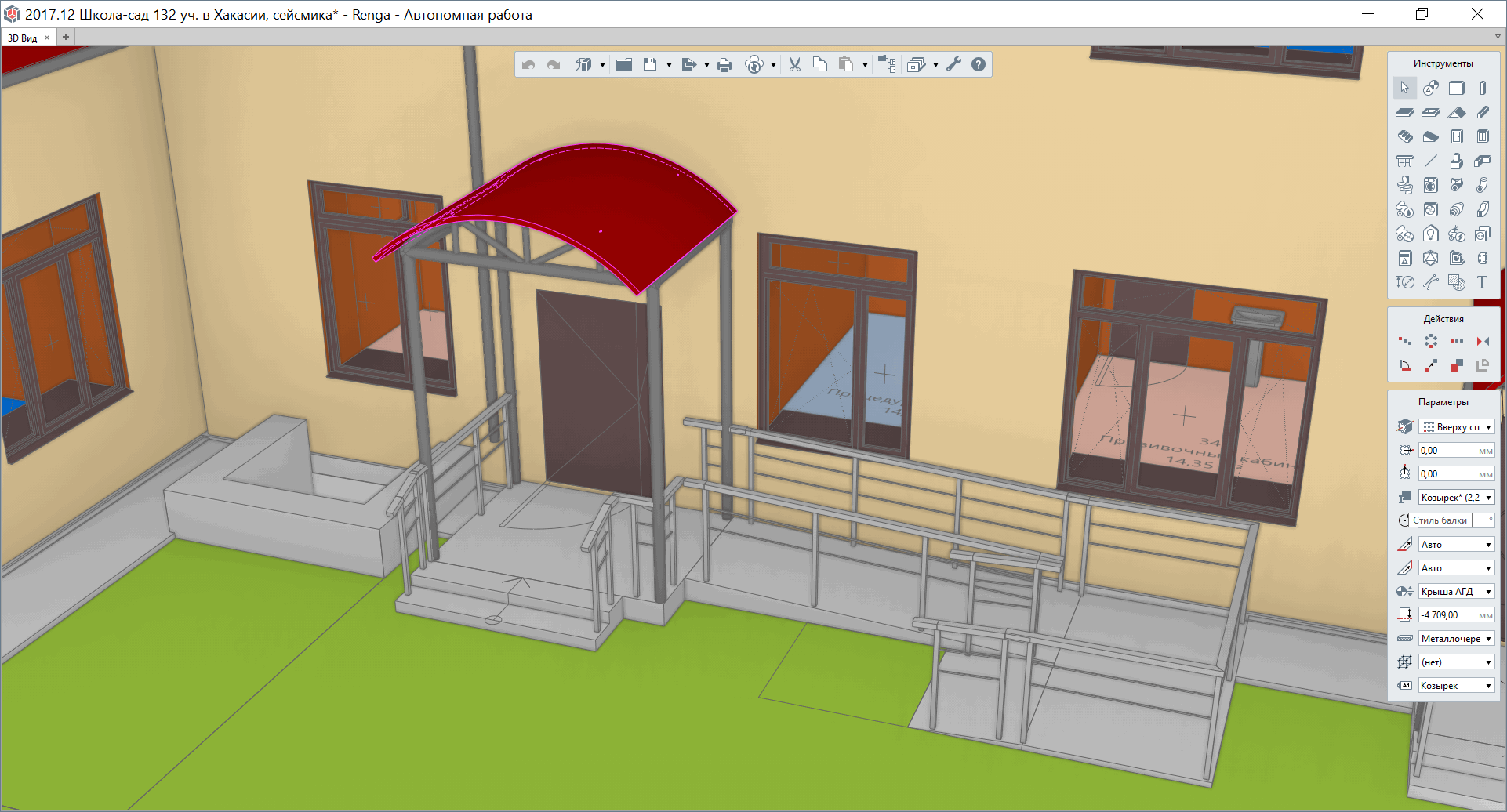

    Крыльца могут быть смоделированы инструментами «Перекрытие» и «Лестница».

    Козырьки могут быть смоделированы инструментом «Крыша» или инструментом «Балка» подходящего сечения.



    Другие изделия и элементы декора

    Изделия сложной формы, элементы декора могут быть смоделированы различными подходящими случаю инструментами: например, перекрытием, балкой или колонной с формой сечения, созданной в редакторе профилей, привнесены в виде трехмерных моделей в качестве элемента (подробнее о форматах см. подраздел "Мебель и оборудование"). Один из примеров см. каталог «Деревянные профили» в каталогах.

    Дополнительно о применении редактора профилей для построения трехмерных объектов см. видео. 



  • Обозначение помещений в ЦИМ здания производится специальным инструментом «Помещение».

    Помещение может быть двух видов:

    •    Ассоциативное помещение. Автоматически определяет контур в замкнутом конструкциями пространстве (стены, перекрытия и другие объекты должны быть аккуратно построены и соединены). Строится способом «Автоматически по точке». Тогда при изменении положения конструкций, ограничивающих данное помещение, такое помещение перестроится автоматически. Пользователь задает только высоту помещения и может изменить положение нижней грани помещения (параметром «Смещение по вертикали»). См. видео «Ассоциативность помещений».

    •    «Ручное» помещение. Строится по контуру, указанному пользователем. Также учитывает параметры «Смещение по вертикали» и «Высота помещения», заданные пользователем.

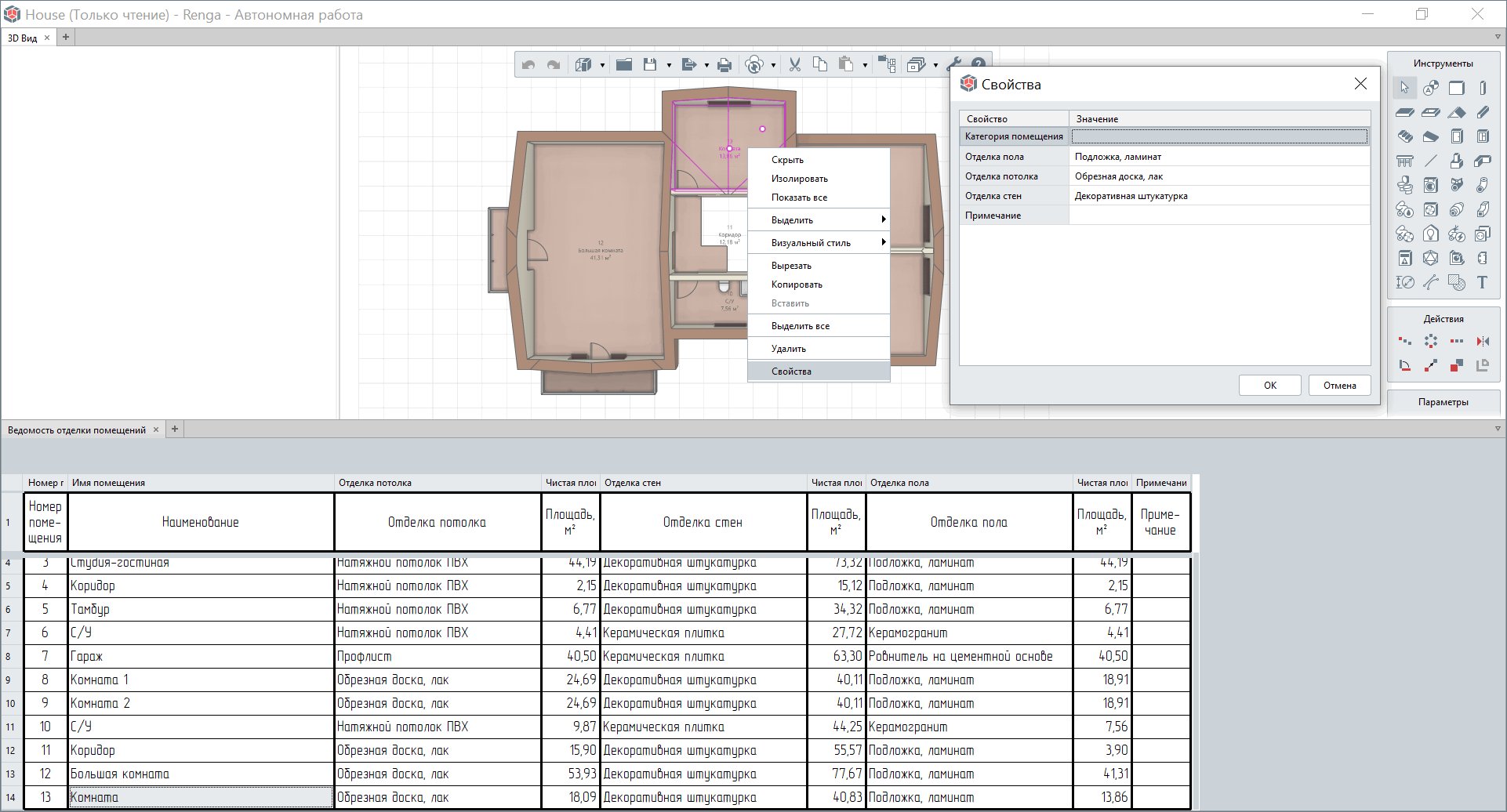

    Для последующего корректного подсчета площади помещения и площади отделки помещения в соответствующих спецификациях необходимо корректно задавать положение помещения (все грани, в том числе нижняя, должны касаться объектов, формирующих контур помещения – перекрытий, стен и т.д.). Задание значений отделки пола, потолка, стен задается в свойствах помещения. Эти значения автоматически заполняют ведомость отделки помещений, существующую в виде спецификации в шаблоне проекта, по которому создается каждый новый проект.

    Подробнее о способах использования инструмента «Помещение» и комбинировании способов построения помещений см. видео «Автоматические помещения. Ведомость отделки помещений».

    Цветовая дифференциация помещений может быть задана с помощью различных цветов полов (моделируемых инструментом «Перекрытие»), заданных в материалах (см. п. "Перекрытия и полы").

    Площадь застройки здания может быть определена с помощью инструмента «Помещение» со способом построения, отличным от способа «Автоматически по точке», с привязкой к внешним граням определенных объектов по контуру здания. Для сохранения в ЦИМ помещения, определяющего площадь застройки, рекомендуется избегать пересечения с другими помещениями в модели и размещать между этажами. При этом высоту помещения задают минимальную = 1 мм, чтобы сохранить только информацию о площади.

    Строительный объем здания может быть определен по следующему алгоритму: весь объем здания может быть смоделирован из нескольких объектов (различными инструментами, подходящими для моделирования определенной формы здания или его частей), экспортирован в один из твердотельных форматов (см. возможные в п. "Передача трехмерной модели"), затем импортирован в Renga в качестве элемента (см. подраздел "Мебель и оборудование"); значение объема выведено в спецификацию по импортированному объекту типа «Элемент». Пример см. на видео[2] «Renga. Моделируем строительный объем здания одним телом».



  • Расстановка оборудования в модели осуществляется двумя способами:

    1 – С помощью специальных инструментов для проектирования инженерных систем: «Санитарно-техническое оборудование», «Оборудование», «Вентиляционное оборудование», «Осветительный прибор». Преимущество этого способа заключается в том, что такое оборудование имеет встроенные точки подключения и отнесено к определенным инженерным системам и в последствии инженеру по сетям достаточно будет подключить оборудование к нужной трассе (работа с оборудованием, стилями – в том числе определяющими его габариты, подключение к системам рассмотрена в разделе "Проектирование инженерных систем").

    2 – С помощью инструмента «Элемент» (для нестандартного оборудования или при наличии необходимости загрузки в ЦИМ точных трехмерных моделей, предоставленных производителем). В дальнейшем, при необходимости подключения такого оборудования к сетям жизнеобеспечения здания, подключение осуществляется с помощью точек трассировки (при необходимости см. раздел "Проектирование инженерных систем").

    Расстановка мебели в цифровой информационной модели осуществляется с помощью инструмента «Элемент».

    Шаблон, по которому по умолчанию создается каждый новый проект, содержит набор стилей элементов базовых предметов интерьера. Возможно использовать эти стили, меняя размеры при необходимости. Дополнительно можно использовать каталог «Мебель и оборудование для общеобразовательных учреждений», доступный на сайте для скачивания.


    В качестве «Элемента» может быть импортирована (командой «Вставить из» на основной панели или командой «Задать 3D модель» при редактировании стиля элемента) трехмерная модель мебели или оборудования в одном из указанных форматов:

    •    3ds Max (.3ds), LightWave (.lwo), StereoLithotraphy (.stl), OBJ (.obj), COLLADA (.dae), FBX (*.fbx) и VRML (.wrl). Элементы, созданные на основе импортированных объектов в этих форматах полигональной геометрии, на плане уровня и виде чертежа отображаются только в виде габаритных прямоугольников импортированных объектов.

    •    C3D (.c3d), STEP (.stp, .step), IGES (.igs, .iges), Parasolid (.x_t, .x_b) и AСIS (.sat). Элементы, созданные на основе импортированных объектов в этих форматах – твердотельные, и на плане уровня отображаются их проекции.

    •    JT (.jt). Как будет отображаться элемент, созданный на основе объекта в формате JT, зависит от информации, записанной в исходный файл.

    Источниками моделей в указанных форматах могут быть: производитель, продукция которого планируется к применению в проекте; такие библиотеки, как https://bimlib.pro/ или https://b2b.partcommunity.com/.

    Также возможно выполнить трехмерную модель инструментами Renga в отдельном проекте, экспортировать ее в один из подходящих форматов (см. п. "Передача трехмерной модели") и снова импортировать в качестве элемента. Или применить специальное средство создания трехмерной модели оборудования, такое как Компас-3D, с сохранением трехмерной модели в один из читаемых Renga форматов (например C3D).

    При импорте модели следует учитывать вес ее исходного файла – каждая загруженная модель (то есть каждый «Стиль элемента», в который импортирована трехмерная модель) «утяжеляет» общую ЦИМ здания или сооружения. Вес общей ЦИМ увеличивается только с учетом однократного веса импортированной модели (т.е. по так называемому принципу инстанцирования, количество в общей модели элементов, обладающих стилем, в который загружена трехмерная модель, не влияет на увеличение или уменьшение веса ЦИМ здания).

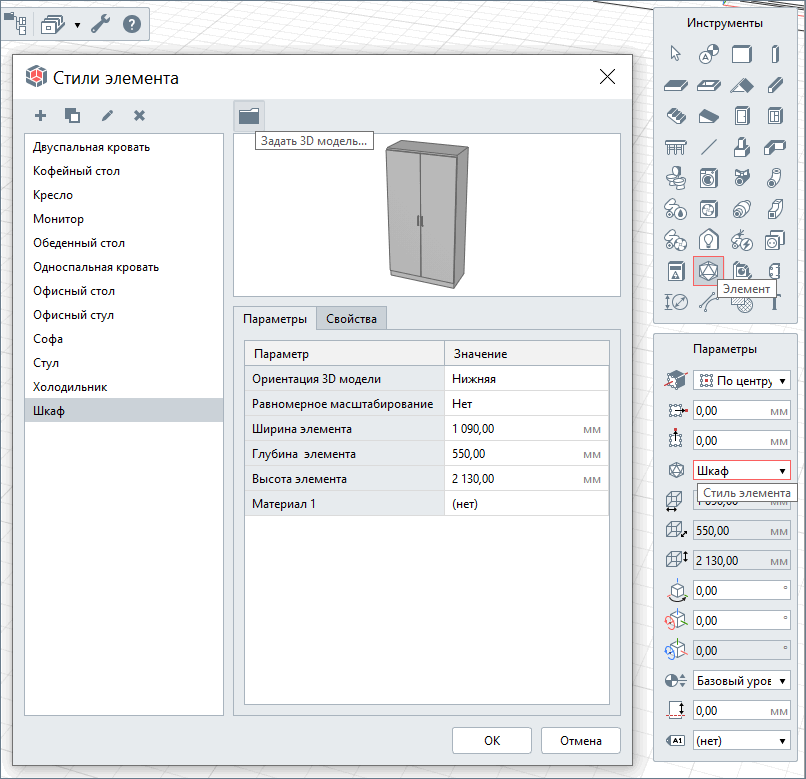

    Параметры стиля элемента позволяют изменить ориентацию импортированного 3D объекта в общей модели (исходная ориентация определяется инструментом создания трехмерной модели).

    При наличии необходимости изменить габариты объекта пропорционально его исходным размерам, нужно ввести новое значение одного из размеров при включенном режиме равномерного масштабирования. Остальные габариты поменяют свои значения в соответствии с измененным. Для того чтобы поменять один из габаритов, при этом оставив остальные неизменными, необходимо выключить режим равномерного масштабирования, два раза щелкнув левой кнопкой мыши на значении «Да» и переключить в режим «Нет». Тогда возможно отдельно задавать ширину, глубину или высоту элемента.

    При импорте добавляются и исходные материалы 3D объекта (в «Материалы»). При необходимости, можно изменить эти материалы или заменить на другие, используемые в модели или вновь созданные.

    Кроме настроенных параметров стилю элемента можно задать также и свойства (см. п. "Свойства объектов"), которые потребуются для повышения информативности модели и специфицирования элемента (тип объекта при специфицировании «Элемент»).

    Для того чтобы добавить импортированный и настроенный в виде стиля элемента 3D-объект в модель, на панели инструментов требуется выбрать инструмент «Элемент». Для элементов, как и для всех объектов системы Renga, предусмотрен одинаковый способ управления расположением базовой линии: в раскрывающемся списке для каждого варианта вставки показано, как будет расположен элемент относительно точки вставки, если смотреть план уровня или установить 3D Вид в исходное положение с помощью двойного щелчка по колесику мыши. При необходимости производится настройка расположения. Значения ширины, глубины и высоты элемента определяются из параметров выбранного «Стиля элемента».

    Возможно определить углы поворота элемента в модели относительно собственных осей (нутации, прецессии и собственного вращения), уровень расположения, смещение от уровня и марку элемента. Марка элемента будет использована для формирования графы «Позиция» при специфицировании. Размещается элемент в модели нажатием левой кнопкой мыши в точке вставки на рабочей плоскости.

    Подробнее о назначении и применении углов поворота для расположения элемента в пространстве модели (углов Эйлера) см. видео  «Углы поворота пластин, элементов и сборок».

    Подробнее о работе с инструментом «Элемент» см. видео.
